Rimozione del deflettore d'aria posteriore

Seguire le istruzioni riportate in questa sezione per rimuovere il deflettore d'aria posteriore.

Procedura

1. Effettuare i preparativi per questa attività.
   1. Rimuovere il coperchio superiore anteriore. Vedere Rimozione del coperchio superiore anteriore.
   2. Rimuovere le schede verticali FHFL, se necessario. Vedere Rimozione di una scheda verticale PCIe.
2. Se sul deflettore d'aria anteriore è installato un modulo di alimentazione Flash, scollegare il cavo del modulo di alimentazione Flash dalla prolunga.
   Figura 1. Scollegamento del cavo del modulo di alimentazione Flash


3. Se l'adattatore di avvio M.2 è installato sul deflettore d'aria anteriore, scollegare il cavo M.2 dall'adattatore di avvio M.2.
   1. Sganciare il fermo del cavo dal connettore.
   2. Scollegare il cavo dall'adattatore di avvio M.2.

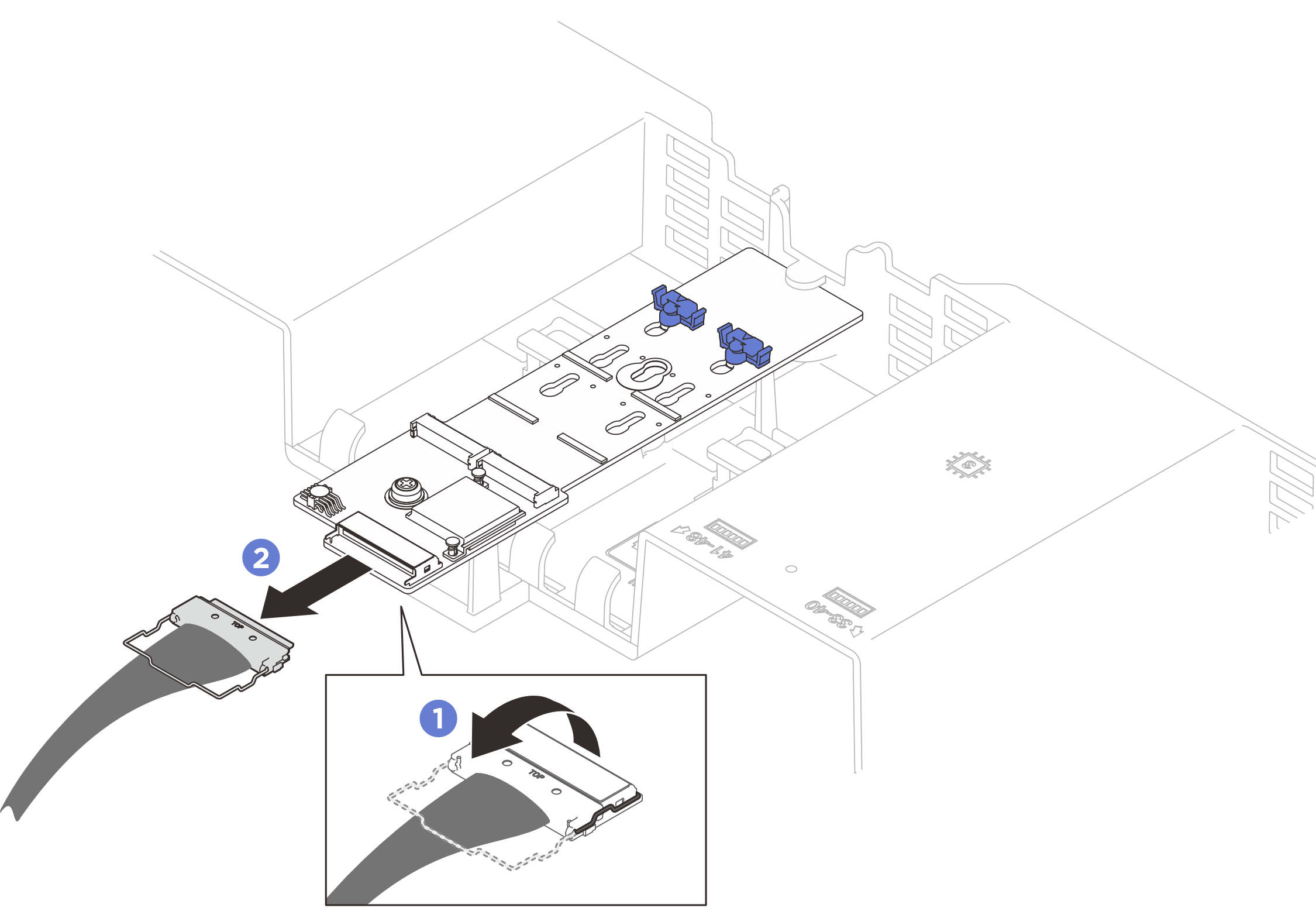

      Figura 2. Scollegamento dei cavi dell'adattatore di avvio M.2


4. Scollegare tutti i cavi della scheda verticale PCIe dall'assieme della scheda di sistema.
5. Rimuovere il deflettore d'aria posteriore.
   1. Spingere leggermente a destra e a sinistra le linguette blu verso il centro del server.
   2. Sollevare il deflettore d'aria posteriore e rimuoverlo dallo chassis.

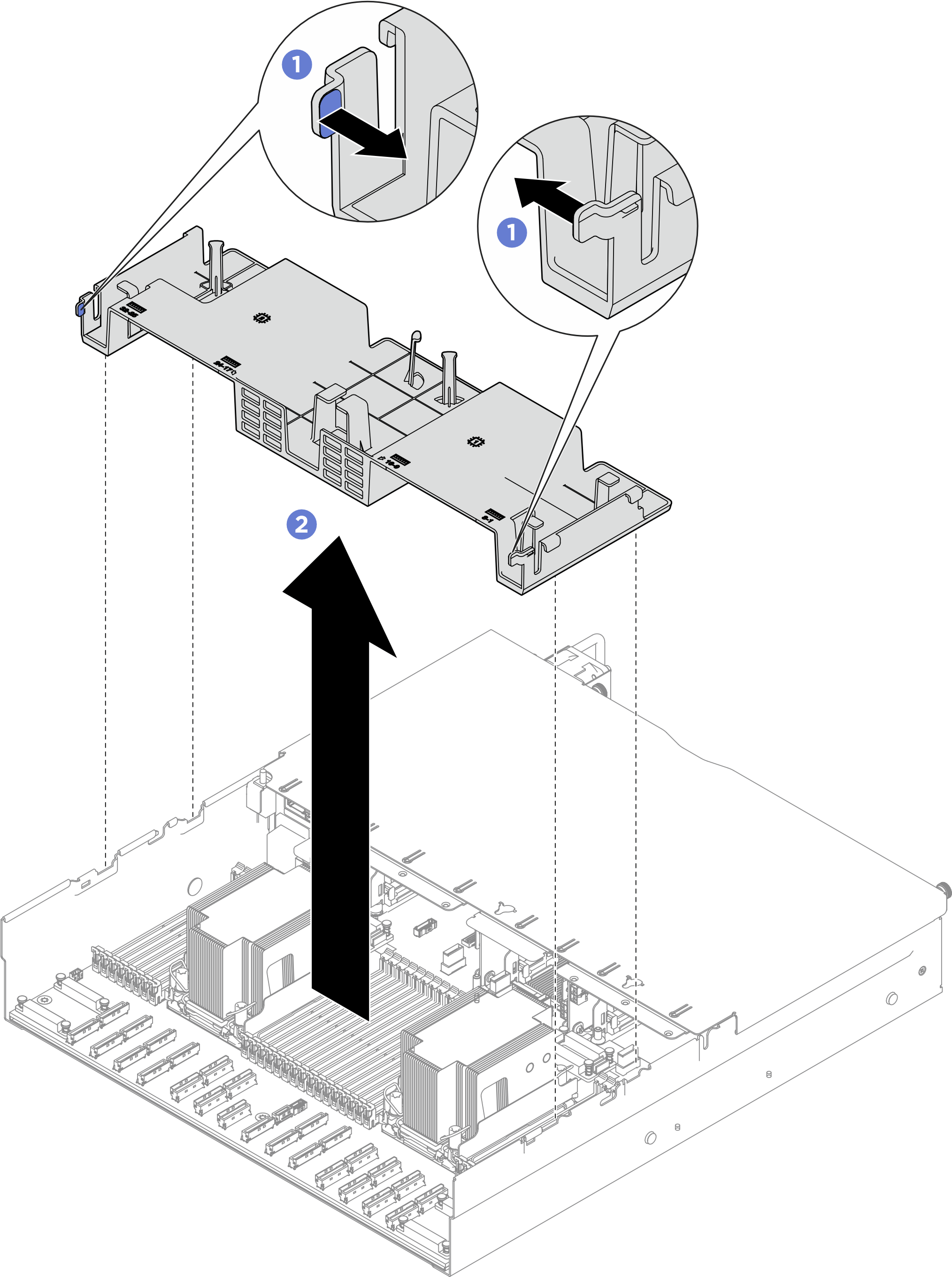

      Figura 3. Rimozione del deflettore d'aria posteriore

      Attenzione

      Per un corretto raffreddamento e per consentire la circolazione dell'aria, reinstallare il deflettore d'aria anteriore e quello posteriore prima di accendere il server. È possibile che l'utilizzo del server senza il deflettore d'aria danneggi i componenti del server.

      Nota

      Il deflettore d'aria posteriore potrebbe avere un aspetto diverso rispetto alla figura.
