安装正面导风罩

按照本节中的说明安装正面导风罩。

关于本任务

注意
请阅读安装准则和安全检查核对表以确保操作安全。

过程

  1. 将正面导风罩卡扣与机箱两侧的正面导风罩插槽对齐；然后，将正面导风罩向下放入服务器，直至其牢固就位。
    注
    在安装正面导风罩以进行适当散热前，请合上内存条接口两端的固定夹。

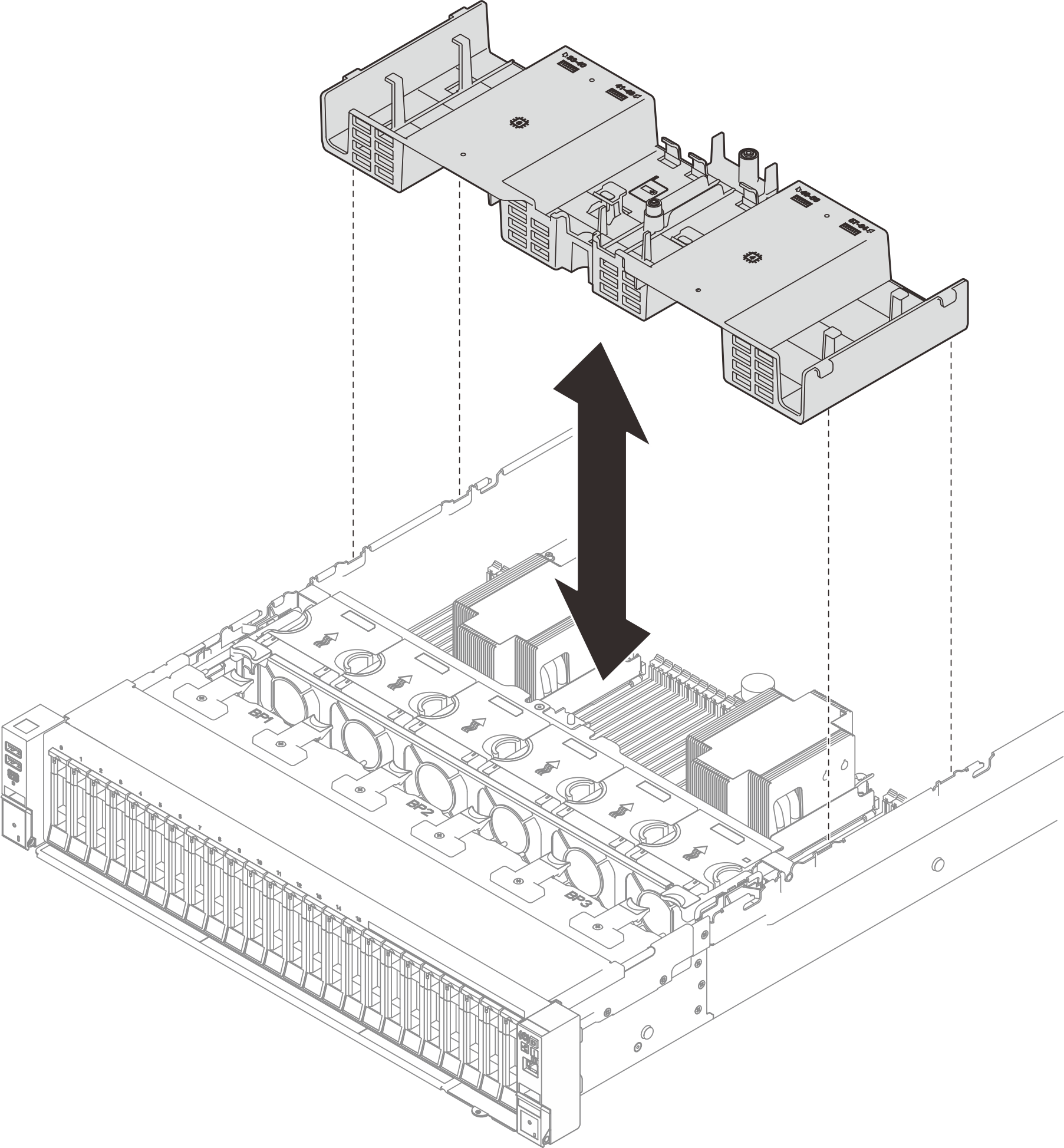

    图 1. 安装正面导风罩
    Front air baffle installation
  2. 向下轻按正面导风罩直至其牢固就位。

完成之后

  1. 将线缆穿过正面导风罩。
  2. 如果需要，请将 M.2 线缆重新连接到 M.2 引导适配器。
    • 将线缆连接到 M.2 引导适配器。
    • 将线缆上的丝架挂到接口上。
      图 2. M.2 引导适配器线缆连接
      M.2 boot adapter cable connection
  3. 如果需要，请重新将快速充电模块线缆与延长线缆连接。
    图 3. 连接快速充电模块线缆
    Flash power module cable connection
  4. 装回前顶盖。请参阅安装前顶盖。
  5. 完成部件更换。请参阅完成部件更换。

演示视频

在 YouTube 上观看操作过程
