Vordere Luftführung installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um die vordere Luftführung zu installieren.

Zu dieser Aufgabe

Achtung
Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

Vorgehensweise

  1. Richten Sie die Laschen der vorderen Luftführung an den Öffnungen für die vordere Luftführung an beiden Seiten vom Gehäuse aus. Senken Sie die vordere Luftführung dann in den Server ab und drücken Sie sie nach unten, bis sie ordnungsgemäß eingesetzt ist.
    Anmerkung
    Schließen Sie die Halteklammern an beiden Enden des Speichermodul-Steckplatzes, bevor Sie die vordere Luftführung für eine ordnungsgemäße Kühlung installieren.

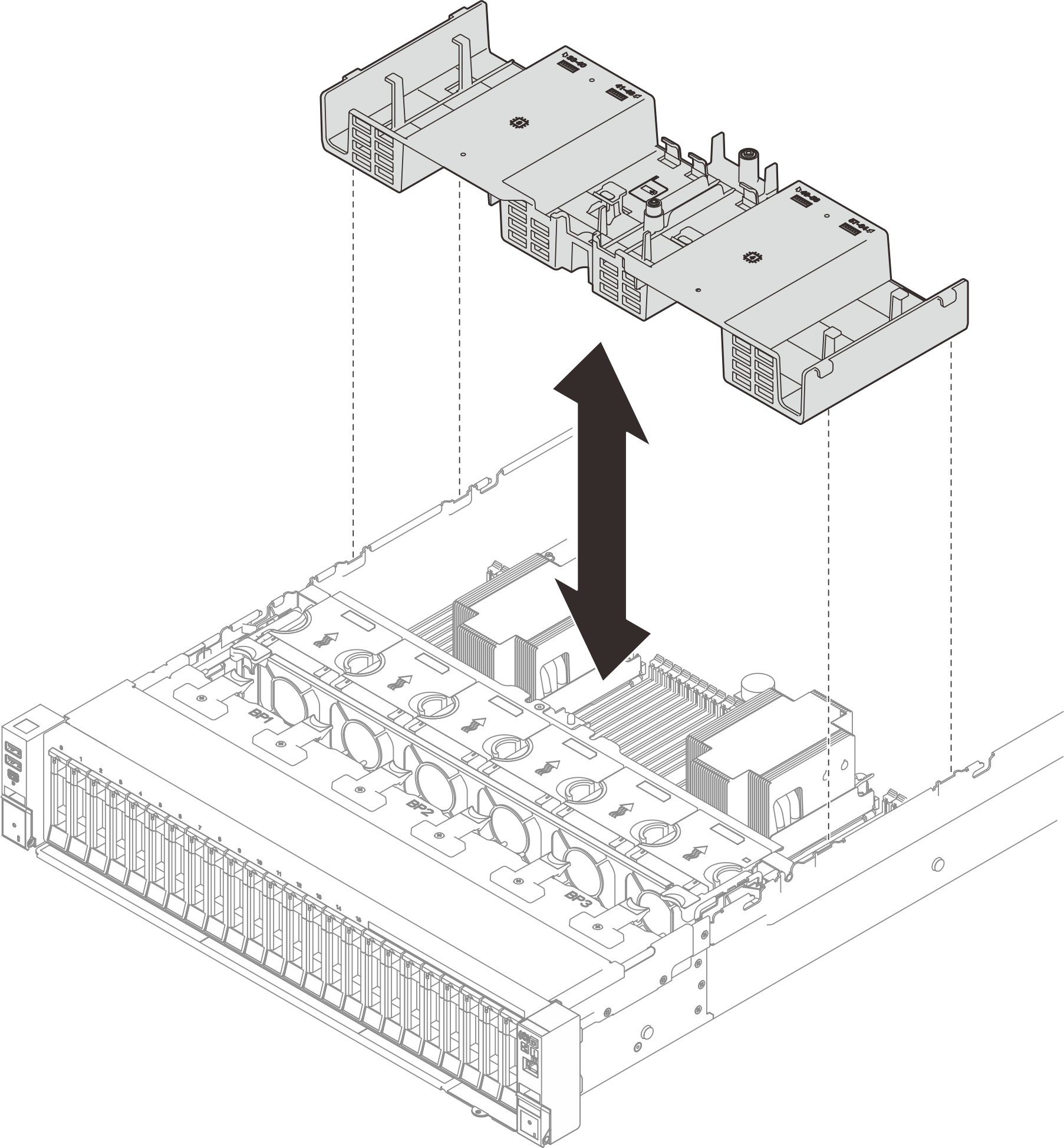

    Abbildung 1. Installation der vorderen Luftführung
    Front air baffle installation
  2. Drücken Sie die vordere Luftführung leicht nach unten, bis sie ordnungsgemäß eingesetzt ist.

Nach dieser Aufgabe

  1. Führen Sie die Kabel durch die vordere Luftführung.
  2. Falls erforderlich, schließen Sie das M.2-Kabel wieder an den M.2-Bootadapter an.
    • Schließen Sie das Kabel am M.2-Bootadapter an.
    • Haken Sie den Bügel am Kabel am Anschluss ein.
      Abbildung 2. Kabelverbindung des M.2-Bootadapters
      M.2 boot adapter cable connection
  3. Falls erforderlich, schließen Sie das Kabel des Flash-Stromversorgungsmoduls wieder am Verlängerungskabel an.
    Abbildung 3. Kabelanschluss des Flash-Stromversorgungsmoduls
    Flash power module cable connection
  4. Bringen Sie die vordere obere Abdeckung wieder an. Siehe Vordere obere Abdeckung installieren.
  5. Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.
