Installation de la grille d’aération avant

Suivez les instructions de la présente section pour installer la grille d’aération avant.

À propos de cette tâche

Avertissement
Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

Procédure

  1. Alignez les pattes de la grille d’aération avant sur les emplacements de la grille d’aération avant, des deux côtés du châssis. Ensuite, abaissez la grille d’aération avant dans le serveur, jusqu’à ce qu’elle soit solidement fixée.
    Remarque
    Fermez la patte de retenue à chaque extrémité du connecteur du module de mémoire avant d’installer la grille d’aération avant pour assurer un refroidissement correct.

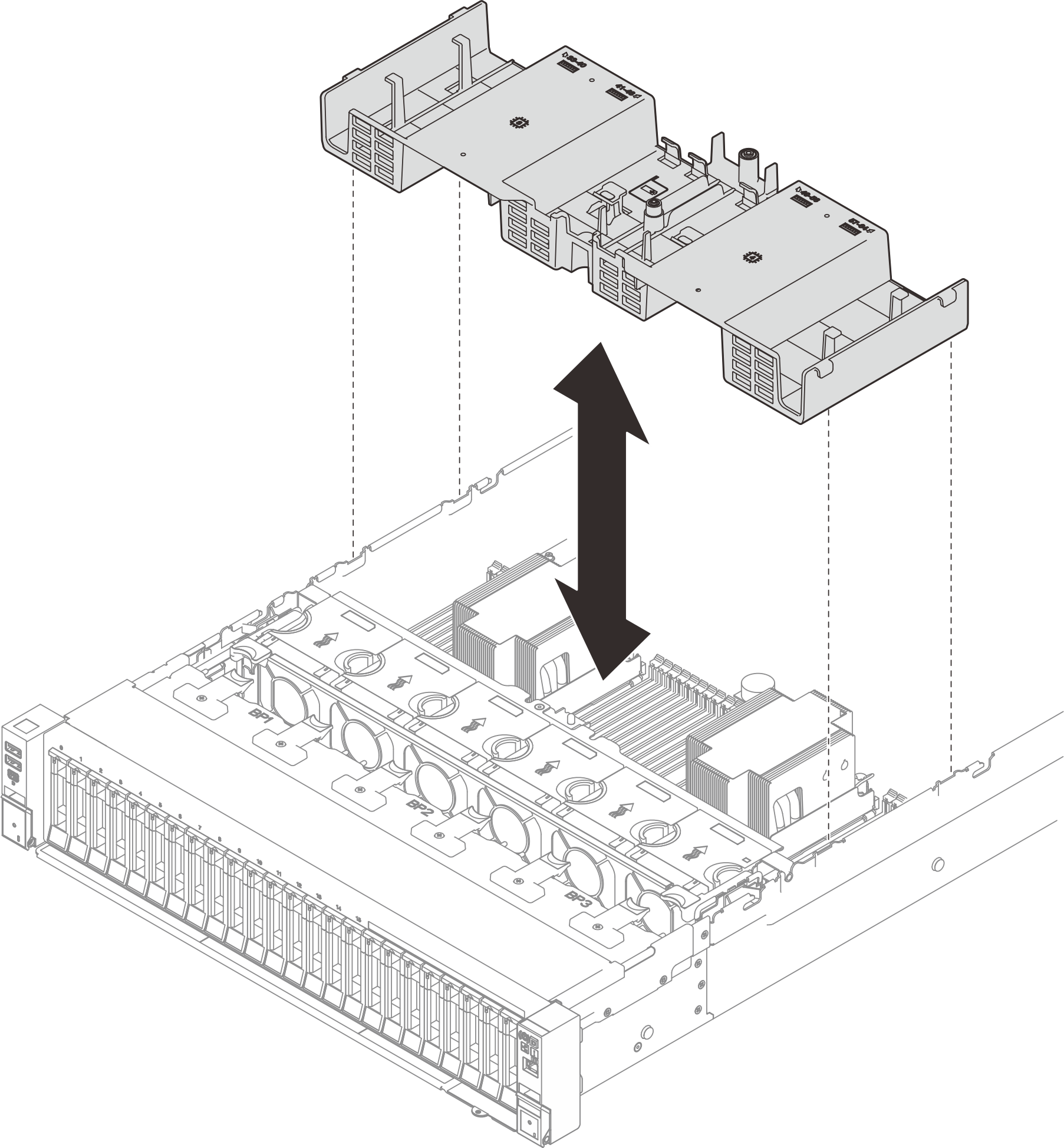

    Figure 1. Installation de la grille d’aération avant
    Front air baffle installation
  2. Appuyez délicatement sur la grille d’aération avant jusqu’à ce qu’elle soit bien en place.

Après avoir terminé

  1. Acheminez les câbles au travers de la grille d’aération avant.
  2. Si besoin, rebranchez le câble M.2 sur l’adaptateur d’amorçage M.2.
    • Branchez le câble sur l’adaptateur d’amorçage M.2.
    • Accrochez le crochet de câble sur le connecteur.
      Figure 2. Branchement du câble de l’adaptateur d’amorçage M.2
      M.2 boot adapter cable connection
  3. Si besoin, reconnectez le câble du module d’alimentation flash à la rallonge.
    Figure 3. Connexion du câble du module d’alimentation flash
    Flash power module cable connection
  4. Réinstallez le carter supérieur avant. Voir Installation du carter supérieur avant.
  5. Terminez de remplacer les composants. Voir Fin du remplacement des composants.
