Vista superior del modelo de servidor con cuatro expansiones PCIe

Esta sección contiene información sobre la vista superior del modelo de servidor con cuatro expansiones PCIe.

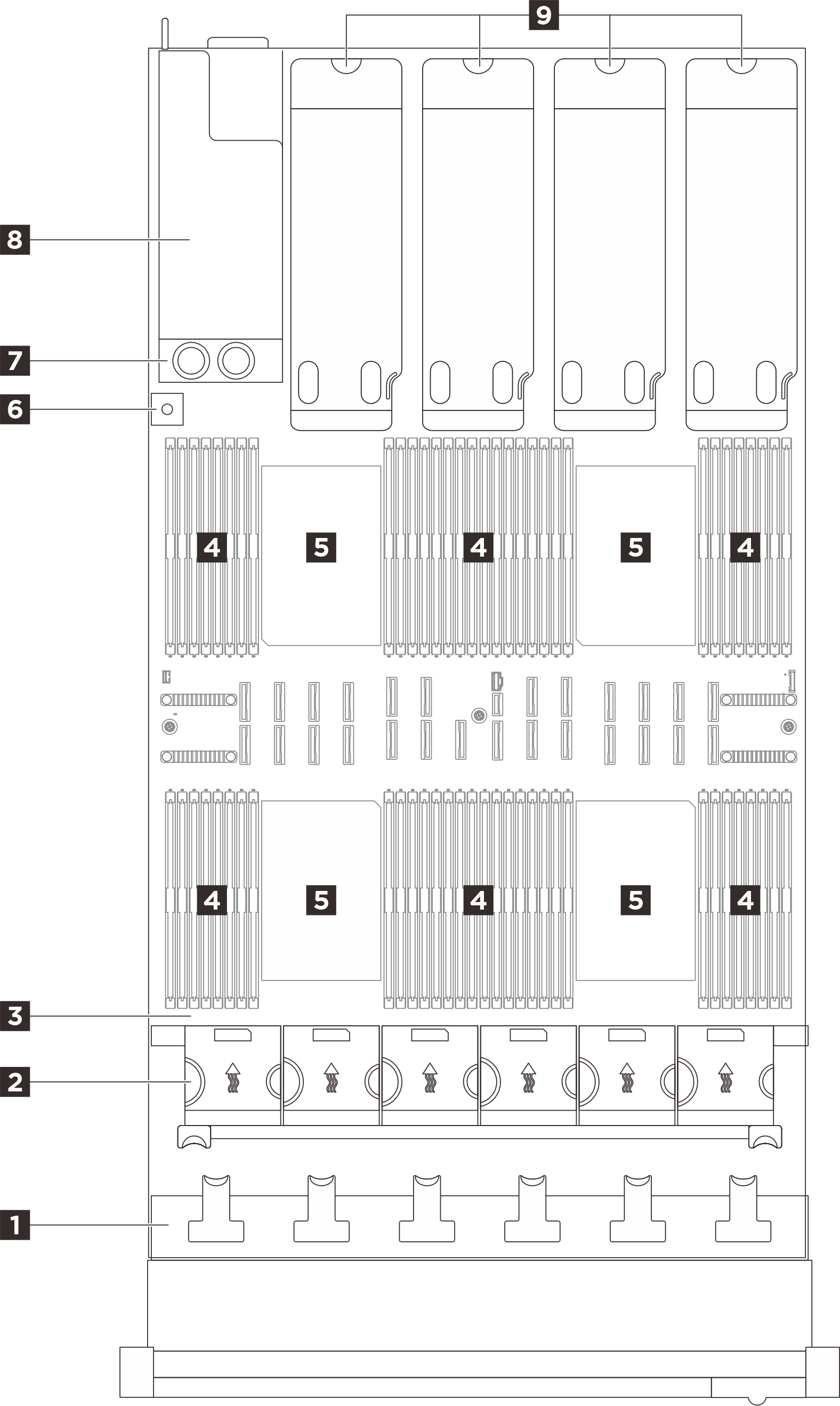

Figura 1. Vista superior del modelo de servidor con cuatro expansiones PCIe
Top view of the sever model with four PCIe risers
Tabla 1. Componentes de la vista superior del modelo de servidor con cuatro expansiones PCIe
1 Placas posteriores de unidad2 Caja del ventilador y ventiladores
3 Conjunto de la placa del sistema4 Módulos de memoria
5 Procesadores6 Conmutador de intrusión
7 Placa de distribución de alimentación8 Bahías de la fuente de alimentación
9 Expansiones PCIe
Nota
La ilustración muestra la ubicación de ciertas piezas. Puede que algunas piezas no se admitan al mismo tiempo con configuraciones determinadas.
