Vue supérieure du modèle de serveur équipé de quatre cartes mezzanines PCIe

Cette section contient des informations sur la vue supérieure du modèle de serveur doté de quatre cartes mezzanines PCIe.

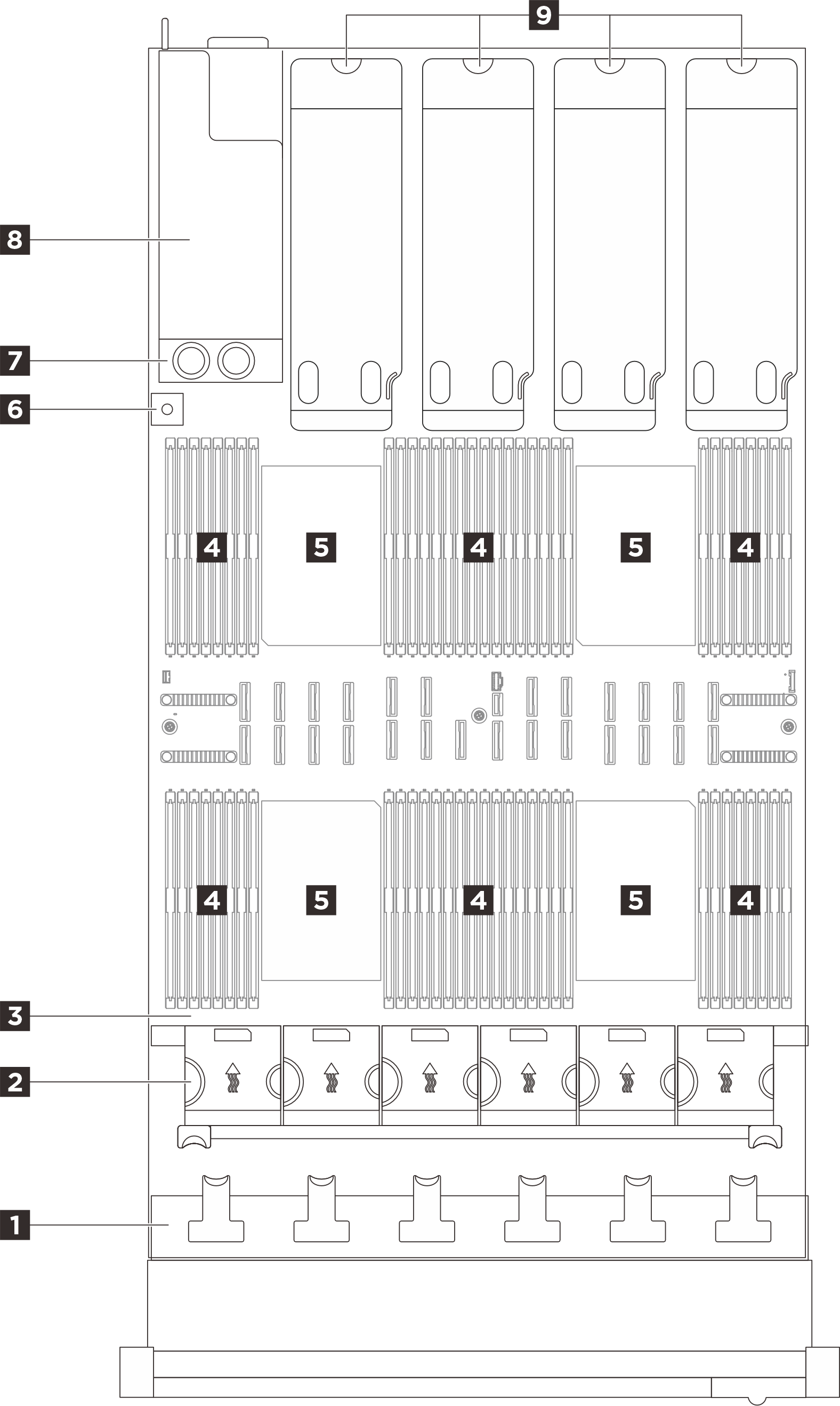

Figure 1. Vue supérieure du modèle de serveur équipé de quatre cartes mezzanines PCIe
Top view of the sever model with four PCIe risers
Tableau 1. Composants depuis la vue supérieure du modèle de serveur doté de quatre cartes mezzanines PCIe
1 Fonds de panier d’unité2 Boîtier de ventilation et ventilateurs
3 Bloc carte mère4 Modules de mémoire
5 Processeurs6 Commutateur de détection d’intrusion
7 Tableau de distribution8 Baies d’alimentation
9 Cartes mezzanines PCIe
Remarque
La figure présente l’emplacement de certaines pièces. Certaines pièces peuvent ne pas être prise en charge simultanément dans certaines configurations.
