Vue supérieure du modèle de serveur équipé de trois cartes mezzanines PCIe
Cette section contient des informations sur la vue supérieure du modèle de serveur doté de trois cartes mezzanines PCIe.

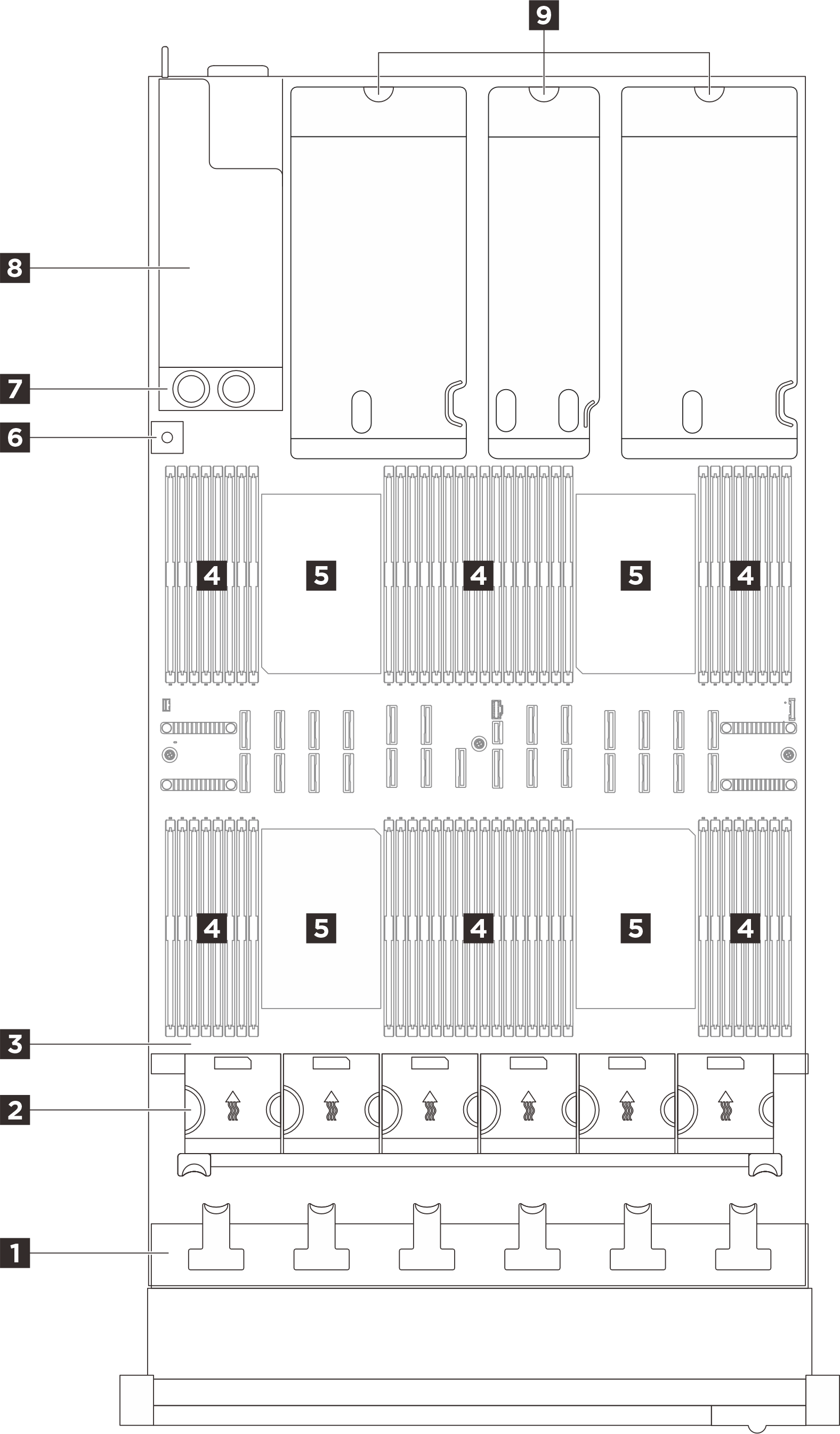

Figure 1. Vue supérieure du modèle de serveur équipé de trois cartes mezzanines PCIe
| 1 Fonds de panier d’unité | 2 Boîtier de ventilation et ventilateurs |
| 3 Bloc carte mère | 4 Modules de mémoire |
| 5 Processeurs | 6 Commutateur de détection d’intrusion |
| 7 Tableau de distribution | 8 Baies d’alimentation |
| 9 Cartes mezzanines PCIe |
Remarque
La figure présente l’emplacement de certaines pièces. Certaines pièces peuvent ne pas être prise en charge simultanément dans certaines configurations.
