配備三個 PCIe 擴充卡之伺服器型號的俯視圖

本節包含配備三個 PCIe 擴充卡之伺服器型號俯視圖的相關資訊。

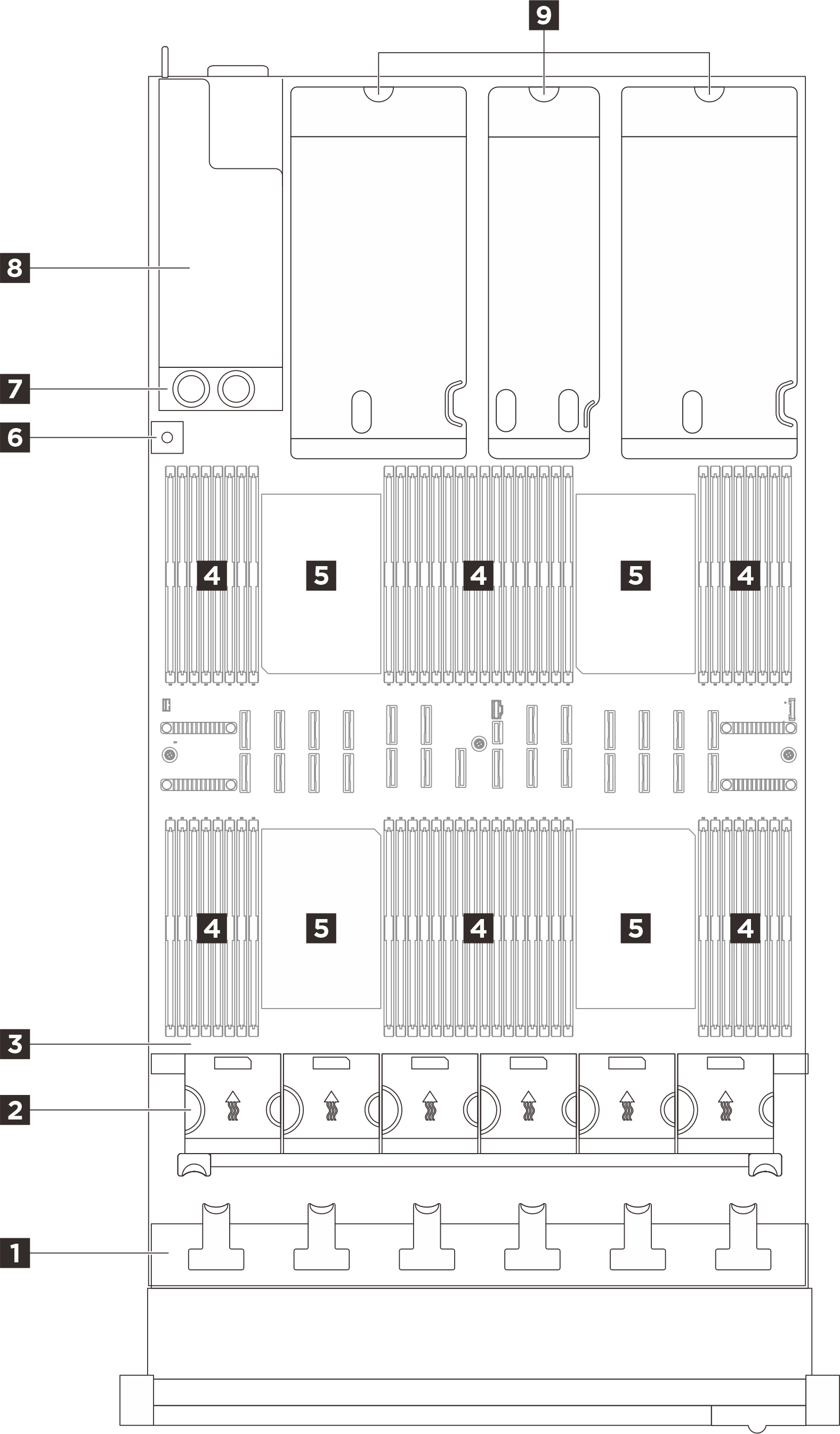

圖 1. 配備三個 PCIe 擴充卡之伺服器型號的俯視圖

表 1. 配備三個 PCIe 擴充卡之伺服器型號俯視圖的元件

1 硬碟背板	2 風扇機盒和風扇
3 主機板組件	4 記憶體模組
5 處理器	6 入侵開關
7 電源配送板	8 電源供應器機槽
9 PCIe 擴充卡

註

圖解顯示某些零件的位置。在某些配置中，可能不會同時支援某些零件。
