PCIe 라이저 3개가 지원되는 서버 모델의 평면도

이 섹션에는 PCIe 라이저 3개가 지원되는 서버 모델의 평면도에 대한 정보가 포함되어 있습니다.

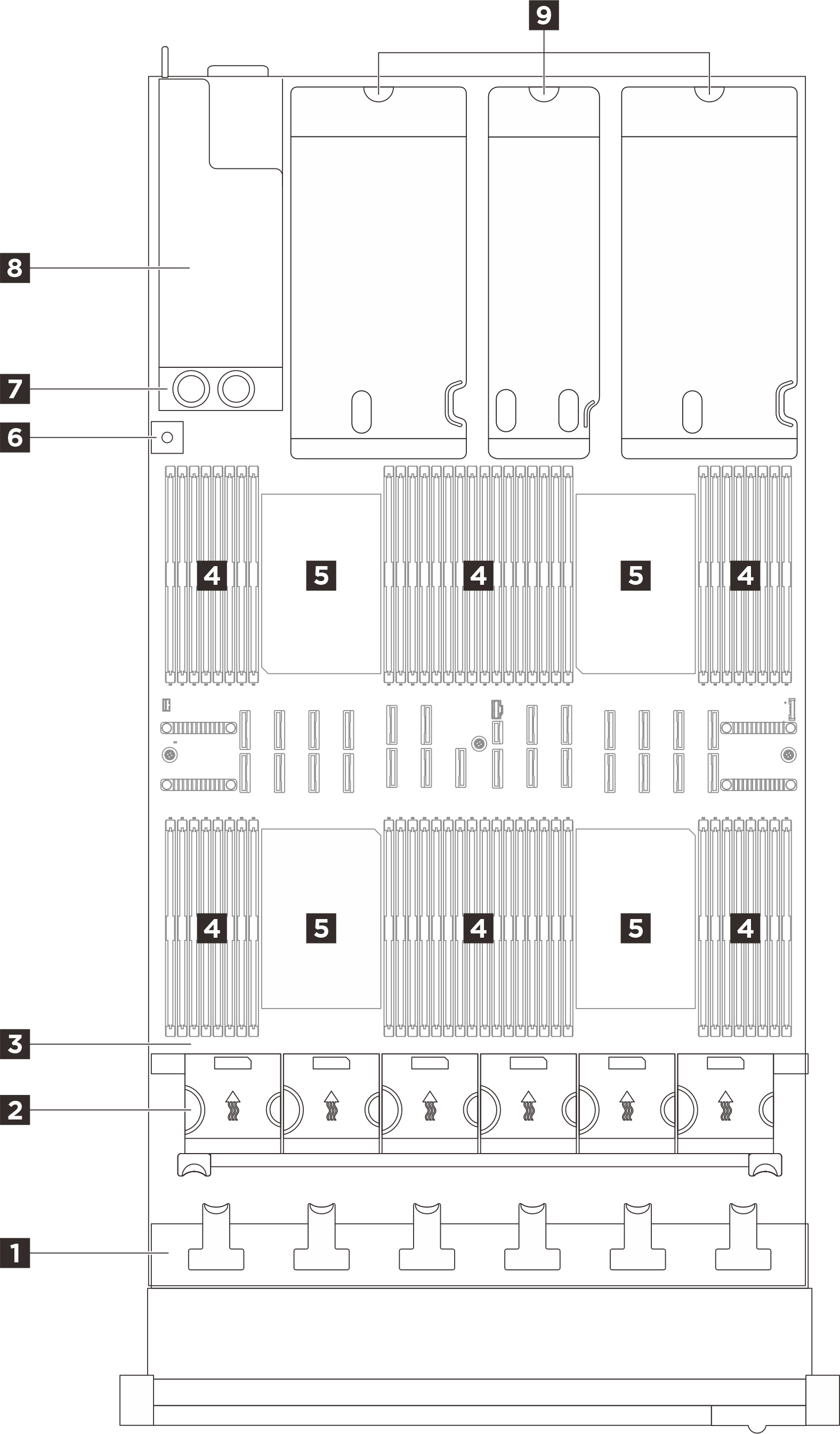

그림 1. PCIe 라이저 3개가 지원되는 서버 모델의 평면도
Top view of the sever model with three PCIe risers
표 1. PCIe 라이저 3개가 지원되는 서버 모델 평면도의 구성 요소
1 드라이브 백플레인2 팬 케이지 및 팬
3 시스템 보드 어셈블리4 메모리 모듈
5 프로세서6 침입 스위치
7 전원 분배 보드8 전원 공급 장치 베이
9 PCIe 라이저
주
다음 그림은 특정 부품의 위치를 보여줍니다. 일부 부품은 특정 구성 내에서 동시에 지원되지 않을 수 있습니다.
