配备三个 PCIe 转接卡的服务器型号的俯视图

本节介绍配备三个 PCIe 转接卡的服务器型号的俯视图。

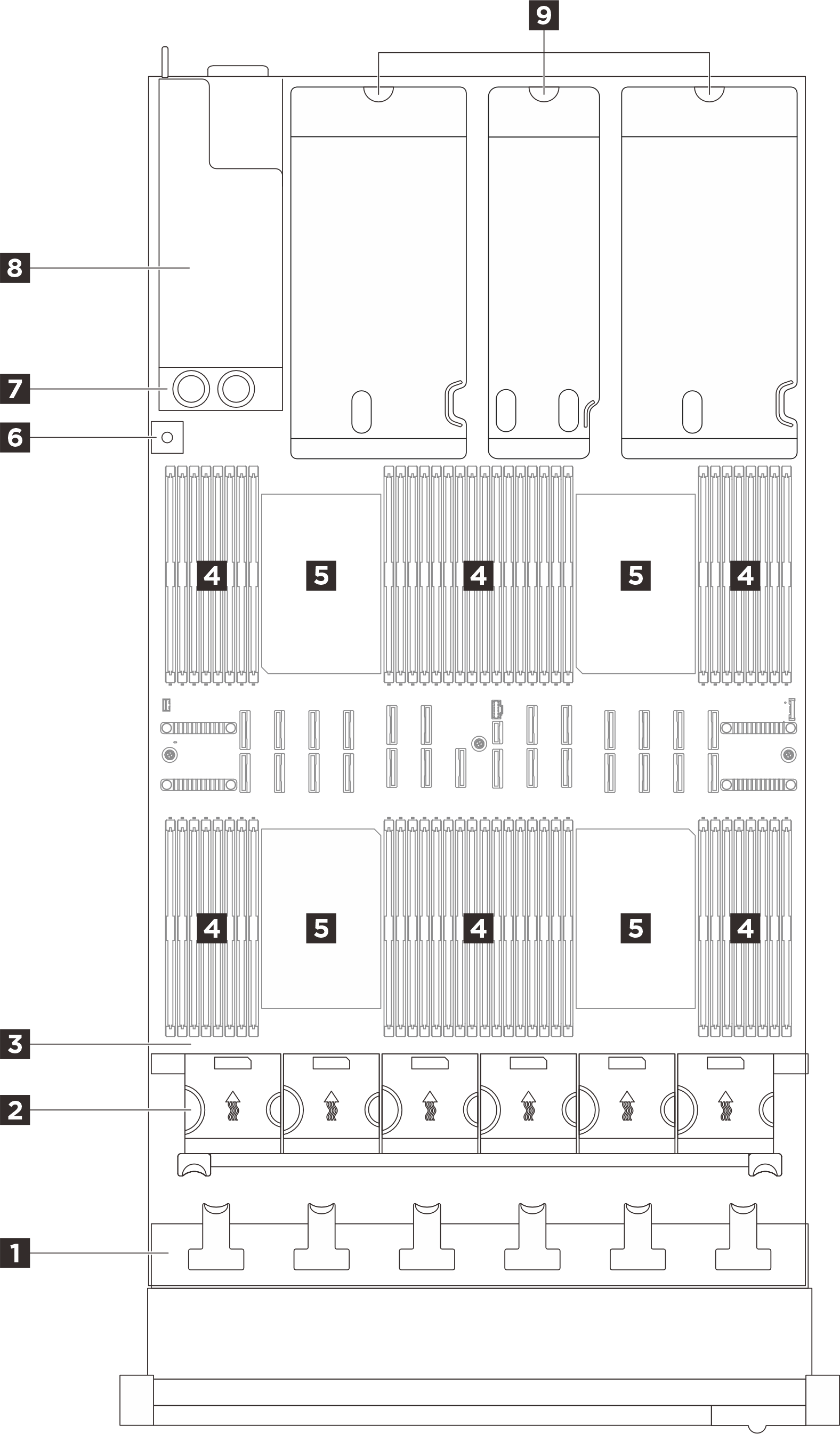

图 1. 配备三个 PCIe 转接卡的服务器型号的俯视图
Top view of the sever model with three PCIe risers
表 1. 配备三个 PCIe 转接卡的服务器型号的俯视图中的组件
1 硬盘背板2 风扇架和风扇
3 主板组合件4 内存条
5 处理器6 入侵感应开关
7 配电板8 电源模块插槽
9 PCIe 转接卡
注
图中显示了特定部件的位置。特定配置可能无法同时支持某些部件。
