Ansicht von oben des Servermodells mit drei PCIe-Adaptern
Dieser Abschnitt enthält Informationen zur Ansicht von oben des Servermodells mit drei PCIe-Adaptern.

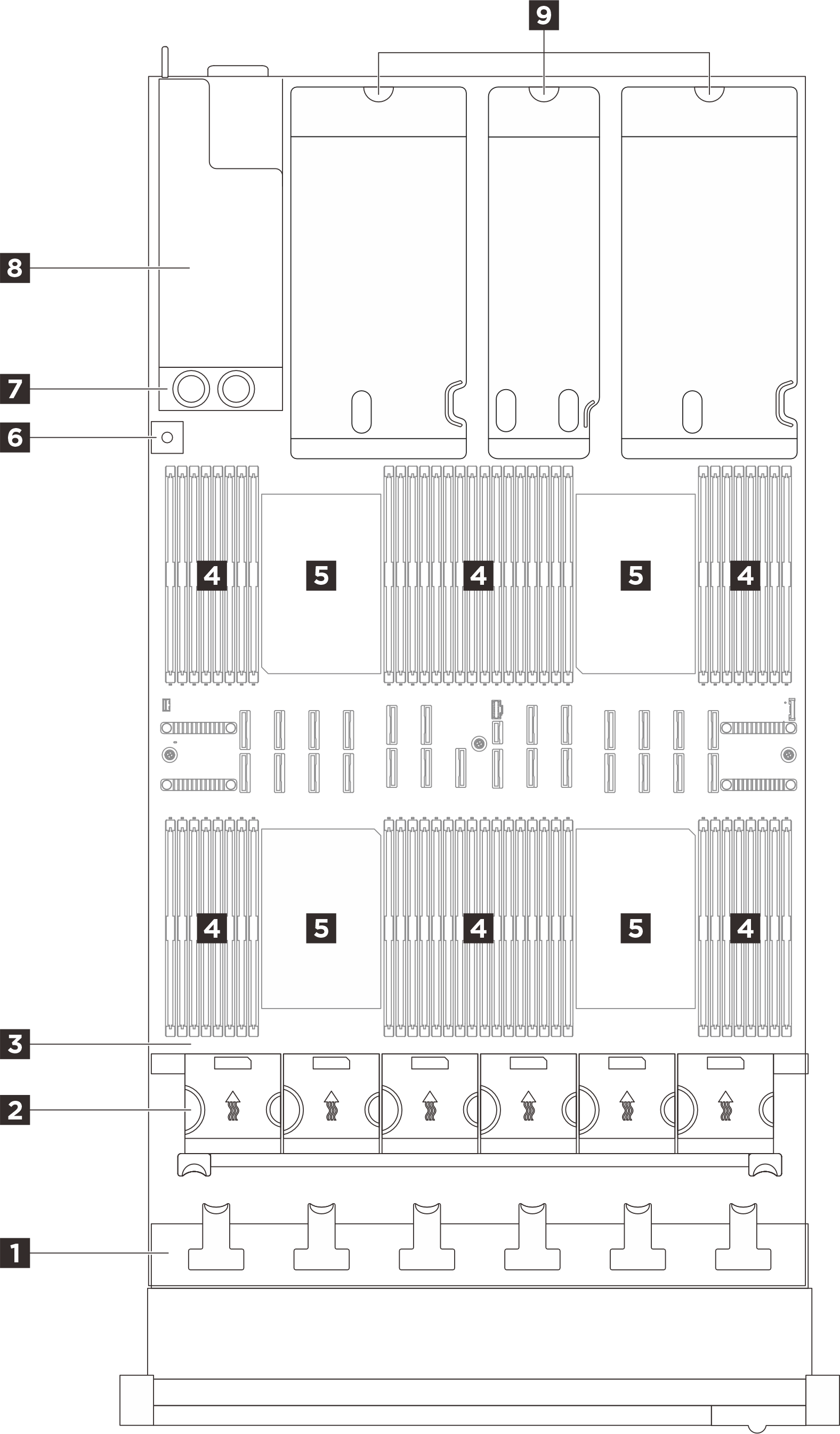

Abbildung 1. Ansicht von oben des Servermodells mit drei PCIe-Adaptern
| 1 Rückwandplatinen für Laufwerke | 2 Lüfterrahmen und Lüfter |
| 3 Systemplatinenbaugruppe | 4 Speichermodule |
| 5 Prozessoren | 6 Schalter gegen unbefugten Zugriff |
| 7 Stromversorgungsplatine | 8 Netzteilpositionen |
| 9 PCIe-Adapter |
Anmerkung
Die Abbildung zeigt die Position bestimmter Teile. Einige Komponenten werden möglicherweise nicht gleichzeitig innerhalb bestimmter Konfigurationen unterstützt.
