Vista superior do modelo de servidor com três placas riser PCIe
Esta seção contém informações sobre a vista superior do modelo de servidor com três placas riser PCIe.

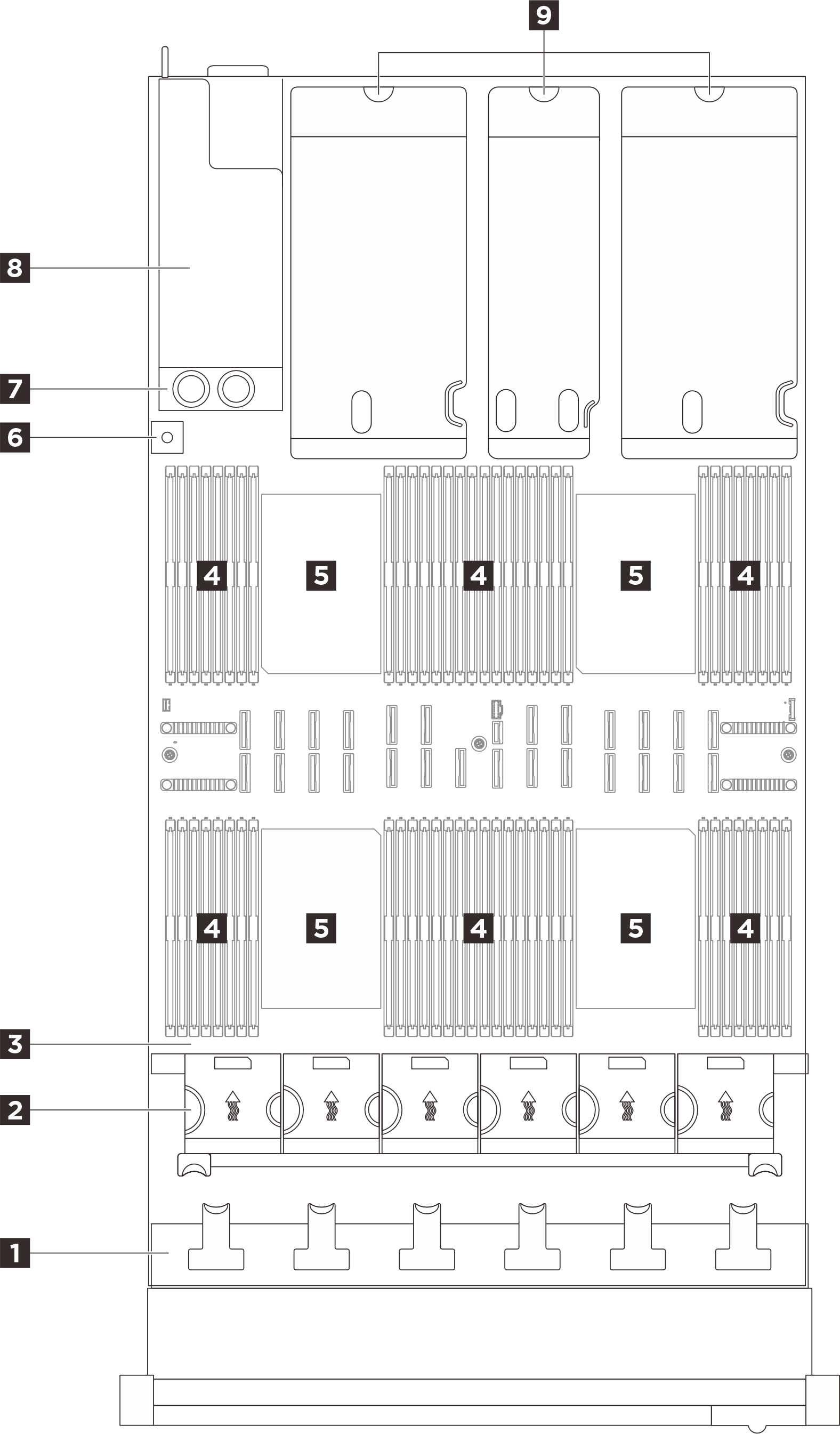

Figura 1. Vista superior do modelo de servidor com três placas riser PCIe
| 1 Backplanes de unidade | 2 Compartimento do ventilador e ventiladores |
| 3 Conjunto de placa-mãe | 4 Módulos de memória |
| 5 Processadores | 6 Chave de intrusão |
| 7 Placa de distribuição de energia | 8 Compartimentos de fonte de alimentação |
| 9 Placas riser PCIe |
Nota
A ilustração mostra o local de determinadas peças. Algumas peças podem não ser compatíveis ao mesmo tempo em determinadas configurações.
