มุมมองด้านบนของรุ่นเซิร์ฟเวอร์ที่มีตัวยก PCIe สามตัว
ส่วนนี้ประกอบด้วยข้อมูลบนมุมมองด้านบนของรุ่นเซิร์ฟเวอร์ที่มีตัวยก PCIe สามตัว

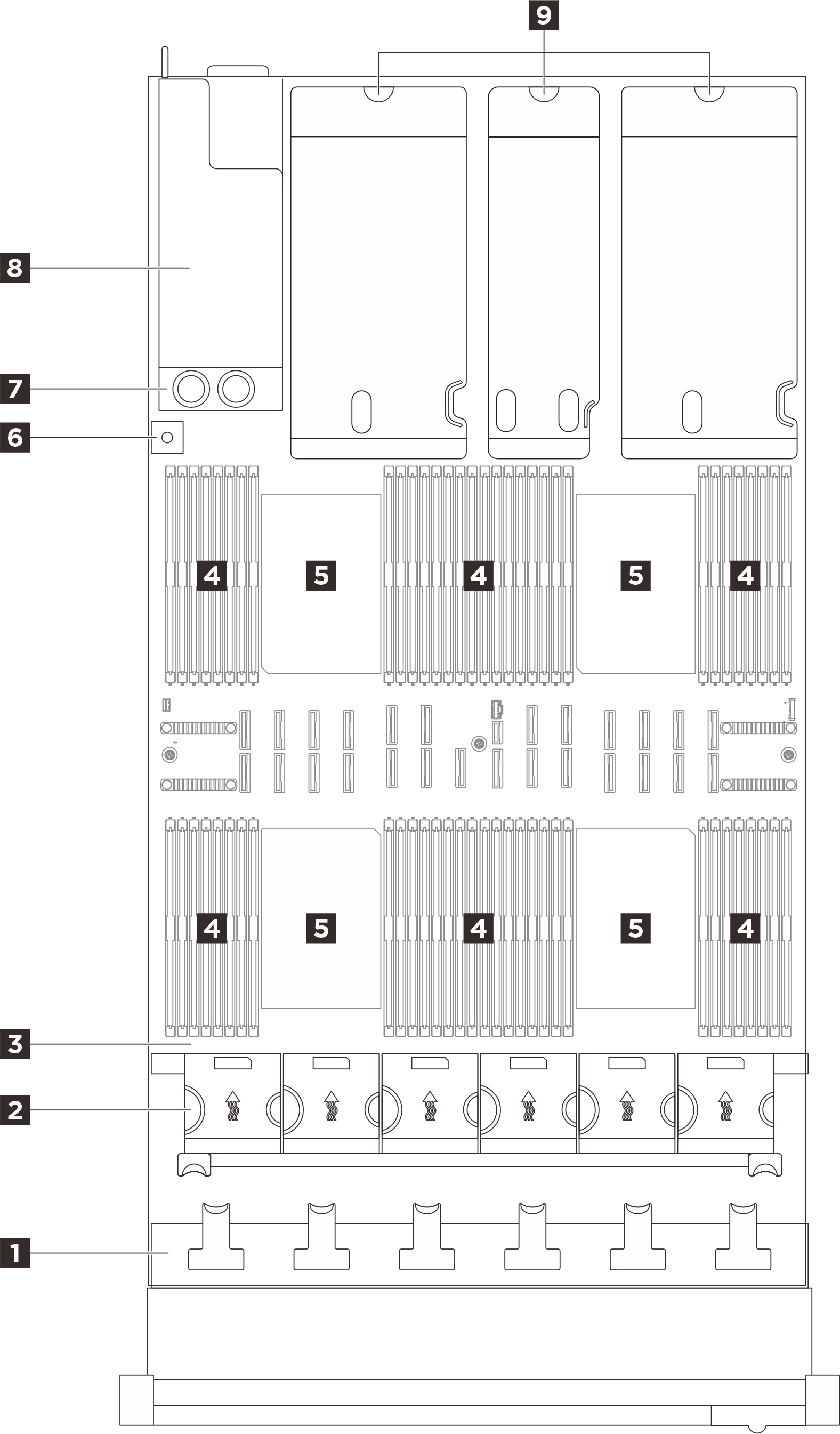

รูปที่ 1. มุมมองด้านบนของรุ่นเซิร์ฟเวอร์ที่มีตัวยก PCIe สามตัว
| 1 แบ็คเพลนไดรฟ์ | 2 ตัวครอบพัดลมและพัดลม |
| 3 ส่วนประกอบแผงระบบ | 4 โมดูลหน่วยความจำ |
| 5 โปรเซสเซอร์ | 6 สวิตช์ป้องกันการบุกรุก |
| 7 แผงจ่ายไฟ | 8 ช่องใส่แหล่งจ่ายไฟ |
| 9 ตัวยก PCIe |
หมายเหตุ
ภาพประกอบนี้แสดงตำแหน่งของชิ้นส่วนบางรายการ อาจไม่รองรับชิ้นส่วนบางรายการพร้อมกันในบางการกําหนดค่า
