Vista superiore del modello di server con quattro schede verticali PCIe
Questa sezione contiene informazioni sulla vista superiore del modello di sever con quattro schede verticali PCIe.

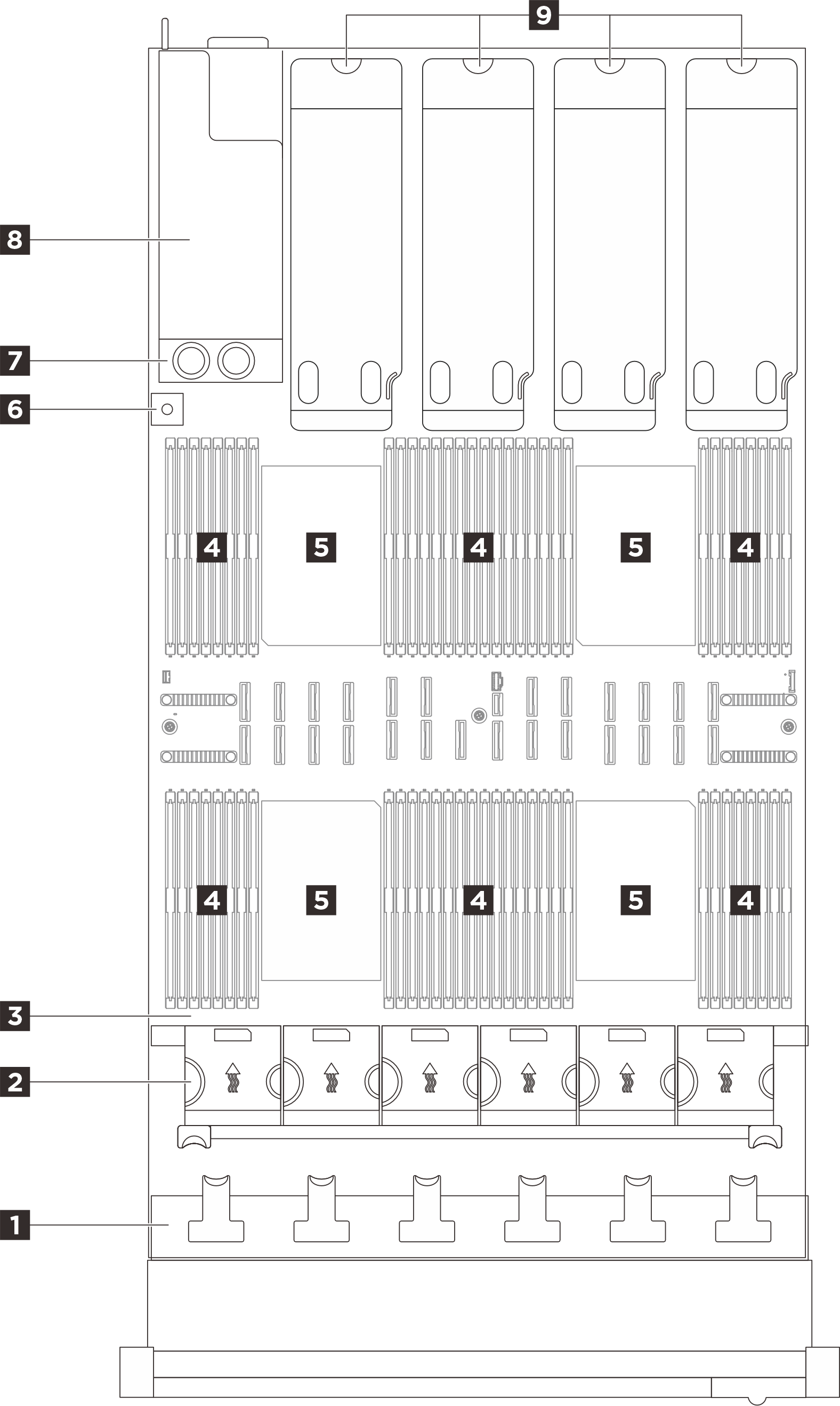

Figura 1. Vista superiore del modello di server con quattro schede verticali PCIe
| 1 Backplane dell'unità | 2 Alloggiamento della ventola e ventole |
| 3 Assieme della scheda di sistema | 4 Moduli di memoria |
| 5 Processori | 6 Switch di intrusione |
| 7 Scheda di distribuzione dell'alimentazione | 8 Vani dell'alimentatore |
| 9 Schede verticali PCIe |
Nota
La figura mostra la posizione di alcune parti. Con determinate configurazioni, l'utilizzo contemporaneo di alcune parti potrebbe non essere supportato.
