Rimozione del modulo della porta seriale
Seguire le istruzioni riportate in questa sezione per rimuovere il modulo della porta seriale.
Informazioni su questa attività
Attenzione
- Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
- Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.
- Se il server è installato in un rack, rimuoverlo. Vedere Rimozione del server dalle guide.
Procedura
- Effettuare i preparativi per questa attività.
- Rimuovere il coperchio superiore anteriore. Vedere Rimozione del coperchio superiore anteriore.
- Rimuovere il coperchio superiore posteriore. Vedere Rimozione del coperchio superiore posteriore.
- Scollegare il cavo della porta seriale dall'assieme della scheda di sistema.
- Rimuovere la scheda verticale PCIe in cui è stato installato il modulo della porta seriale. Vedere Rimozione di una scheda verticale PCIe.
- Rimuovere il modulo della porta seriale.
Rimuovere la vite che fissa il modulo della porta seriale alla scheda verticale PCIe.

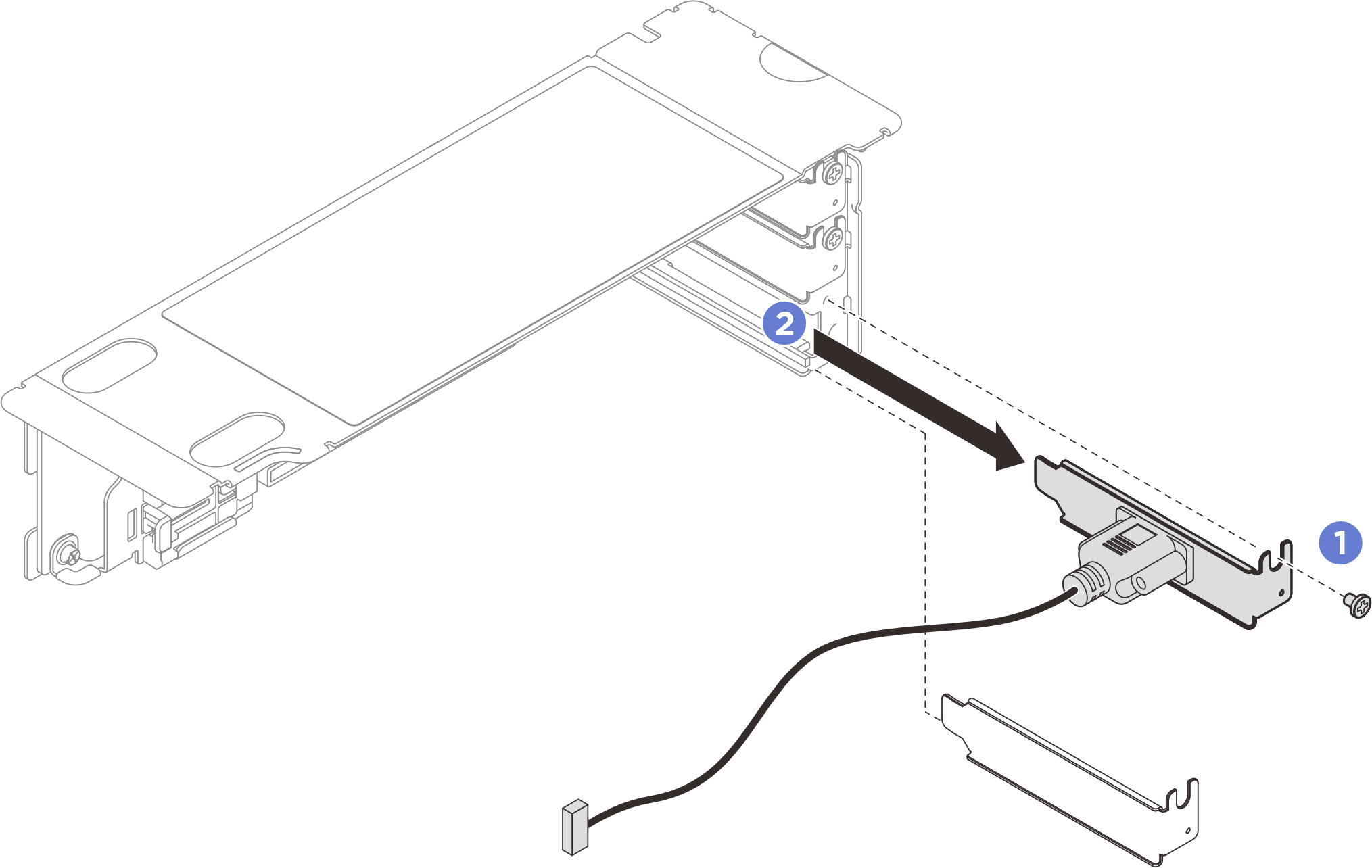

Rimuovere il modulo della porta seriale dalla scheda verticale PCIe.Figura 1. Rimozione del modulo della porta seriale
Dopo aver terminato
Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
Video dimostrativo
