Installazione del modulo della porta seriale

Seguire le istruzioni riportate in questa sezione per installare il modulo della porta seriale.

Informazioni su questa attività

Attenzione

Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server, quindi rimuoverlo dall'involucro e posizionarlo su una superficie antistatica.

Procedura

Installare il modulo della porta seriale.
1. Inserire il modulo della porta seriale nella scheda verticale PCIe.
2. Stringere la vite per fissare il modulo della porta seriale alla scheda verticale PCIe.

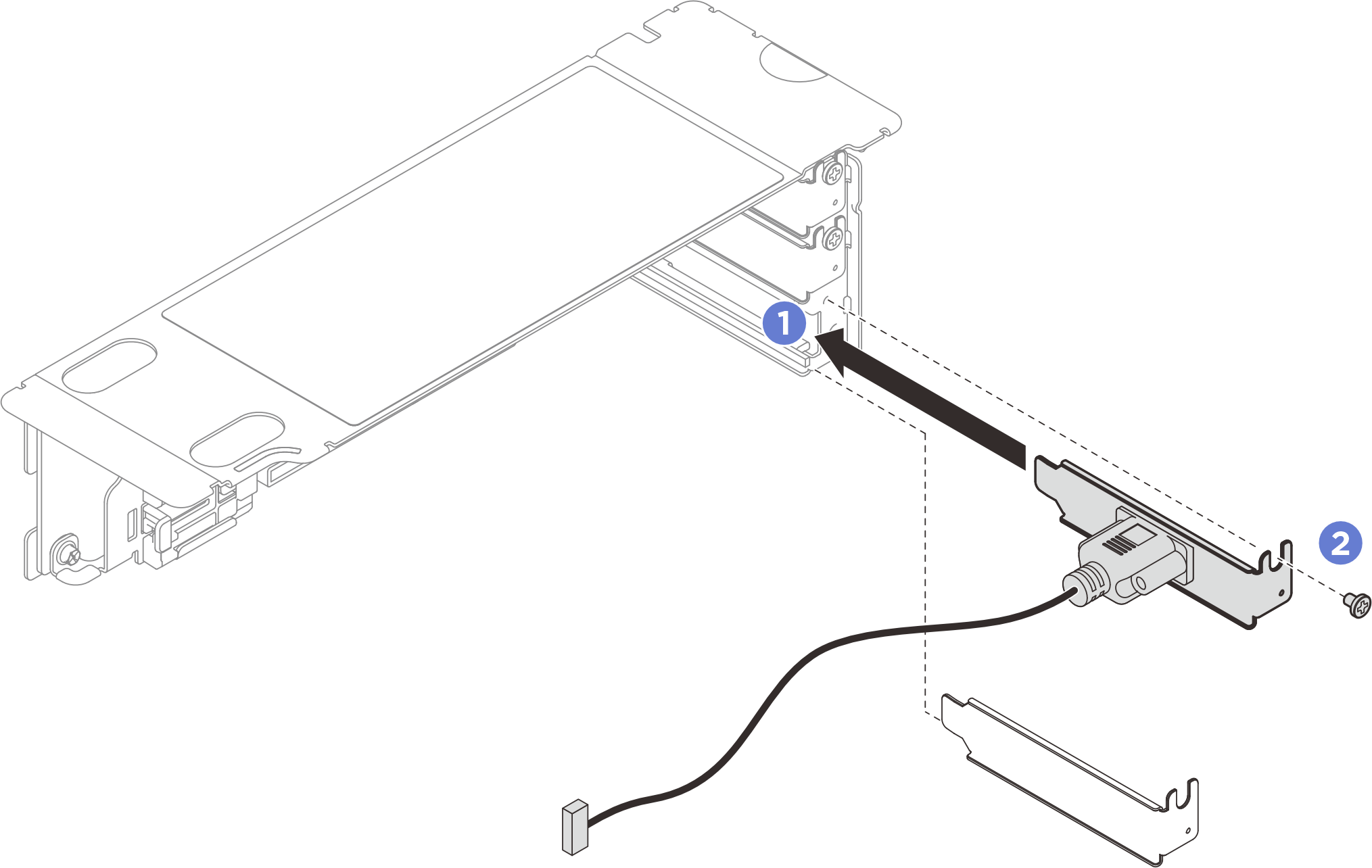

  Figura 1. Installazione del modulo della porta seriale
Collegare il cavo della porta seriale al connettore della porta seriale 1 sull'assieme della scheda di sistema.

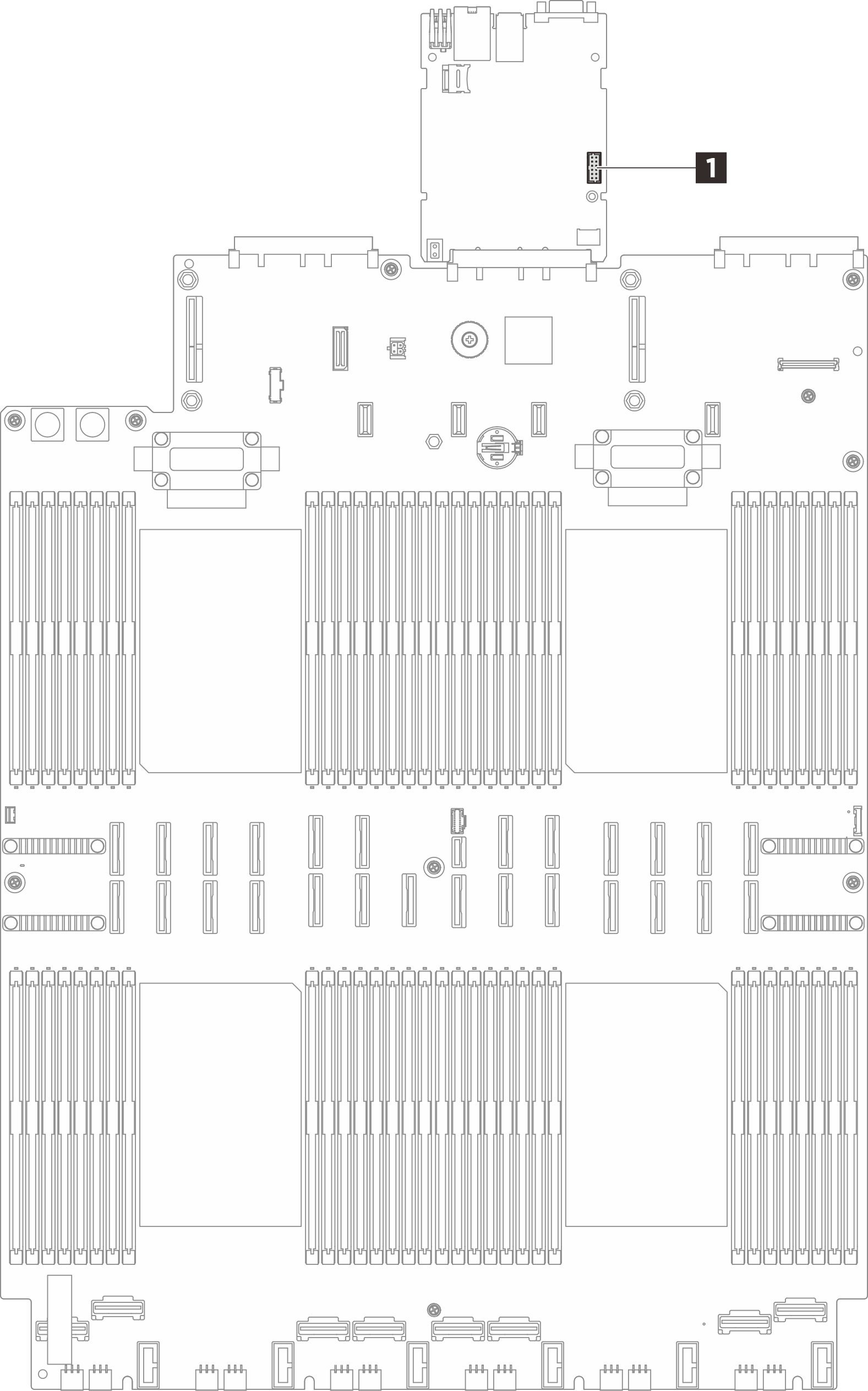

Figura 2. Posizione del connettore della porta seriale

Instradare il cavo della porta seriale come mostrato nella seguente figura.

Figura 3. Instradamento dei cavi per il modulo della porta seriale per il modello di server con tre schede verticali PCIe
Serial port module cable routing for server model with three PCIe risers

Serial port module cable routing for server model with three PCIe risers

Figura 4. Instradamento dei cavi per il modulo della porta seriale per il modello di server con quattro schede verticali PCIe
Serial port module cable routing for server model with four PCIe risers

Serial port module cable routing for server model with four PCIe risers

Dopo aver terminato

Reinstallare la scheda verticale PCIe. Vedere Installazione di una scheda verticale PCIe.
Reinstallare il coperchio superiore posteriore. Vedere Installazione del coperchio superiore posteriore.
Reinstallare il coperchio superiore anteriore. Vedere Installazione del coperchio superiore anteriore.
Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
Nella pagina Configurazione UEFI fare clic su Impostazioni di sistema > Dispositivi e porte I/O > Impostazioni reindirizzamento console. Cambiare l'impostazione di Reindirizzamento console e di Reindirizzamento SP su Abilitato.
Per abilitare il modulo della porta seriale in Linux o Microsoft Windows, effettuare una delle seguenti operazioni in base al sistema operativo installato:
Nota
Se la funzione SOL (Serial Over LAN) o EMS (Emergency Management Services) è abilitata, la porta seriale viene nascosta in Linux e Microsoft Windows. Pertanto è necessario disabilitare SOL ed EMS per utilizzare la porta seriale sui sistemi operativi per i dispositivi seriali.
- Per Linux:
  Avviare ipmitool e immettere il seguente comando per disabilitare la funzione SOL (Serial Over LAN):
```
-I lanplus -H IP -U USERID -P PASSW0RD sol deactivate
```
- Per Microsoft Windows:
  1. Avviare ipmitool e immettere il seguente comando per disabilitare la funzione SOL:
    -I lanplus -H IP -U USERID -P PASSW0RD sol deactivate
  2. Avviare Windows PowerShell e immettere il seguente comando per disabilitare la funzione EMS (Emergency Management Services):
    Bcdedit /ems off
  3. Riavviare il server per accertarsi che l'impostazione EMS venga applicata.

Video dimostrativo

Guardare la procedura su YouTube
