安装串口模块

按照本节中的说明安装串口模块。

关于本任务

注意

请阅读安装准则和安全检查核对表以确保操作安全。
以装有组件的防静电包装接触服务器上任何未上漆的金属表面；然后从包装中取出组件，并将其放置在防静电平面上。

过程

安装串口模块。
1. 将串口模块插入 PCIe 转接卡。
2. 拧紧螺钉以将串口模块固定到 PCIe 转接卡。

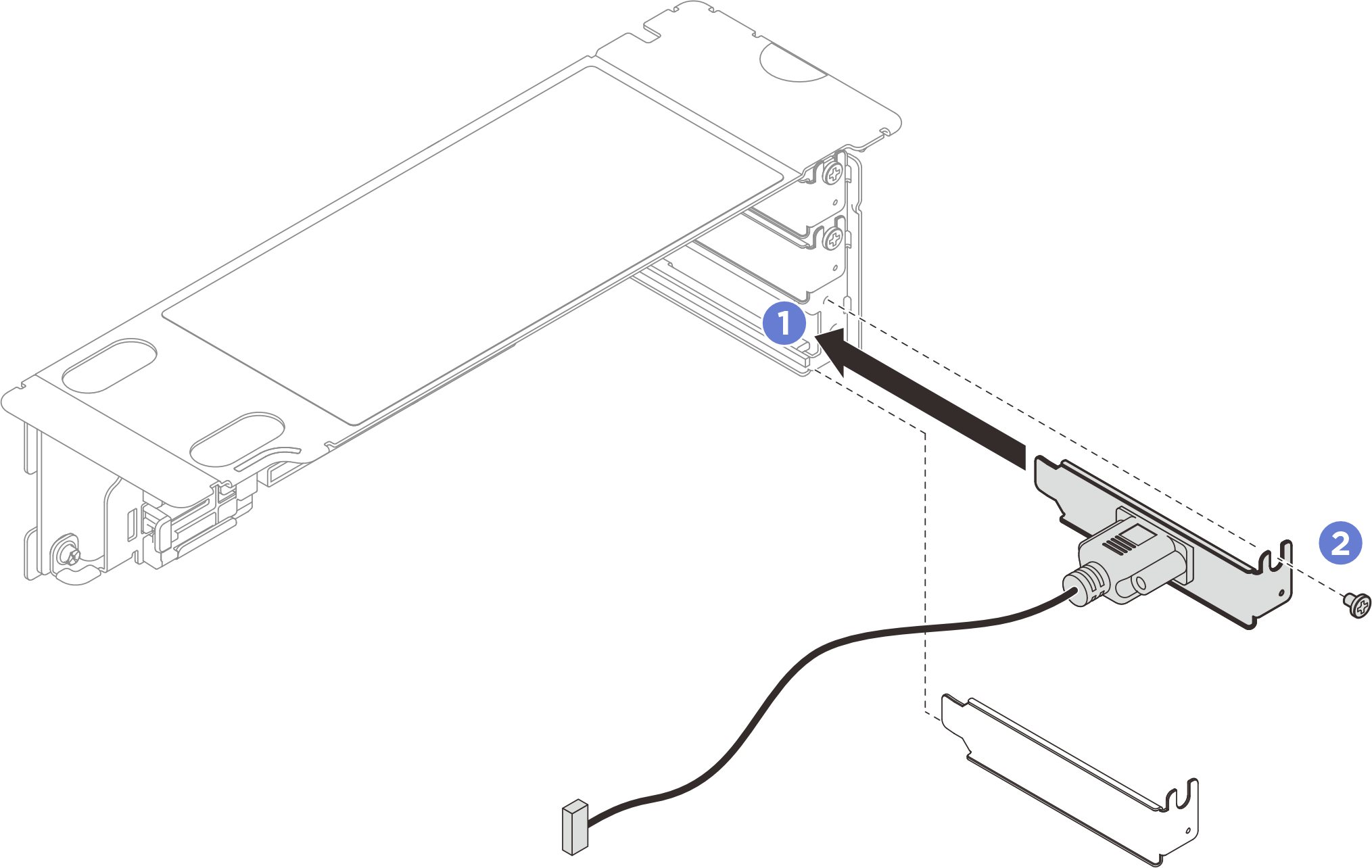

  图 1. 安装串口模块
将串口线缆连接到主板组合件上的 1 串口接口。

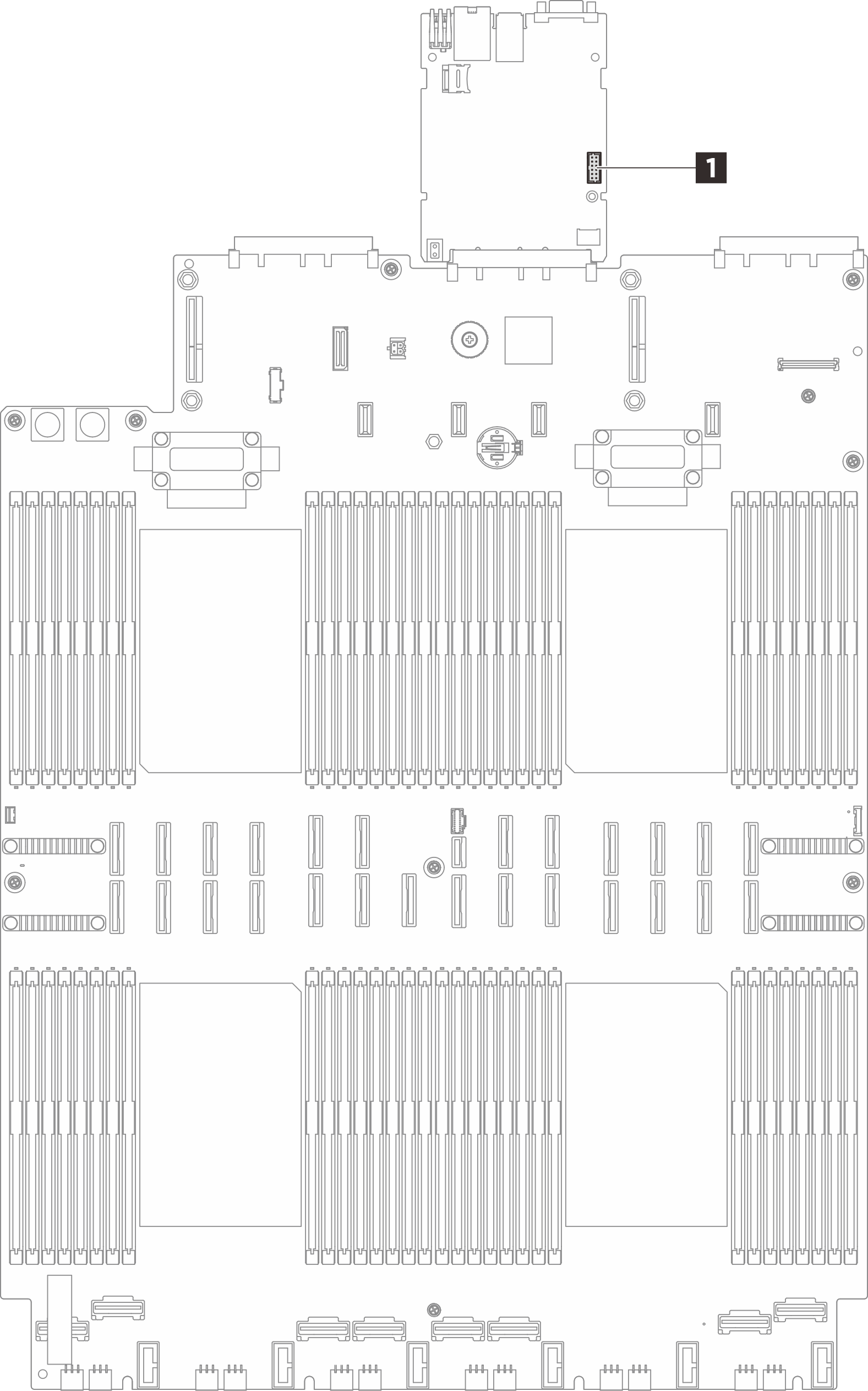

图 2. 串口接口位置
请按照下图所示方式布放串口线缆。
图 3. 配备三个 PCIe 转接件的服务器型号的串口模块线缆布放

图 4. 配备四个 PCIe 转接件的服务器型号的串口模块线缆布放

完成之后

装回 PCIe 转接卡。请参阅安装 PCIe 转接件。
装回后顶盖。请参阅安装后顶盖。
装回前顶盖。请参阅安装前顶盖。
完成部件更换。请参阅完成部件更换。
在“UEFI 设置”页面中，单击系统设置 > 设备和 I/O 端口 > 控制端口重定向设置。将控制端口重定向和串口重定向设置改为已启用。
要在 Linux 或 Microsoft Windows 上启用串口模块，请根据所安装的操作系统执行以下操作之一：
注
如果启用了 SOL（Serial over LAN）或 EMS（紧急管理服务）功能，在 Linux 和 Microsoft Windows 上将会隐藏串口。因此，为了在操作系统上启用串口以支持使用串行设备，必须禁用 SOL 和 EMS。
- Linux：
  打开 ipmitool 并输入以下命令来禁用 Serial over LAN（SOL）功能：
```
-I lanplus -H IP -U USERID -P PASSW0RD sol deactivate
```
- Microsoft Windows：
  1. 打开 ipmitool 并输入以下命令来禁用 SOL 功能：
    -I lanplus -H IP -U USERID -P PASSW0RD sol deactivate
  2. 打开 Windows PowerShell 并输入以下命令来禁用紧急管理服务（EMS）功能：
    Bcdedit /ems off
  3. 重新启动服务器以确保 EMS 设置生效。
