Instalar o módulo de porta serial

Siga as instruções nesta seção para instalar o módulo de porta serial.

Sobre esta tarefa

Atenção

Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.

Procedimento

Instale o módulo de porta serial.
1. Insira o módulo de porta serial na placa riser PCIe.
2. Aperte o parafuso para prender o módulo de porta serial na placa riser PCIe.

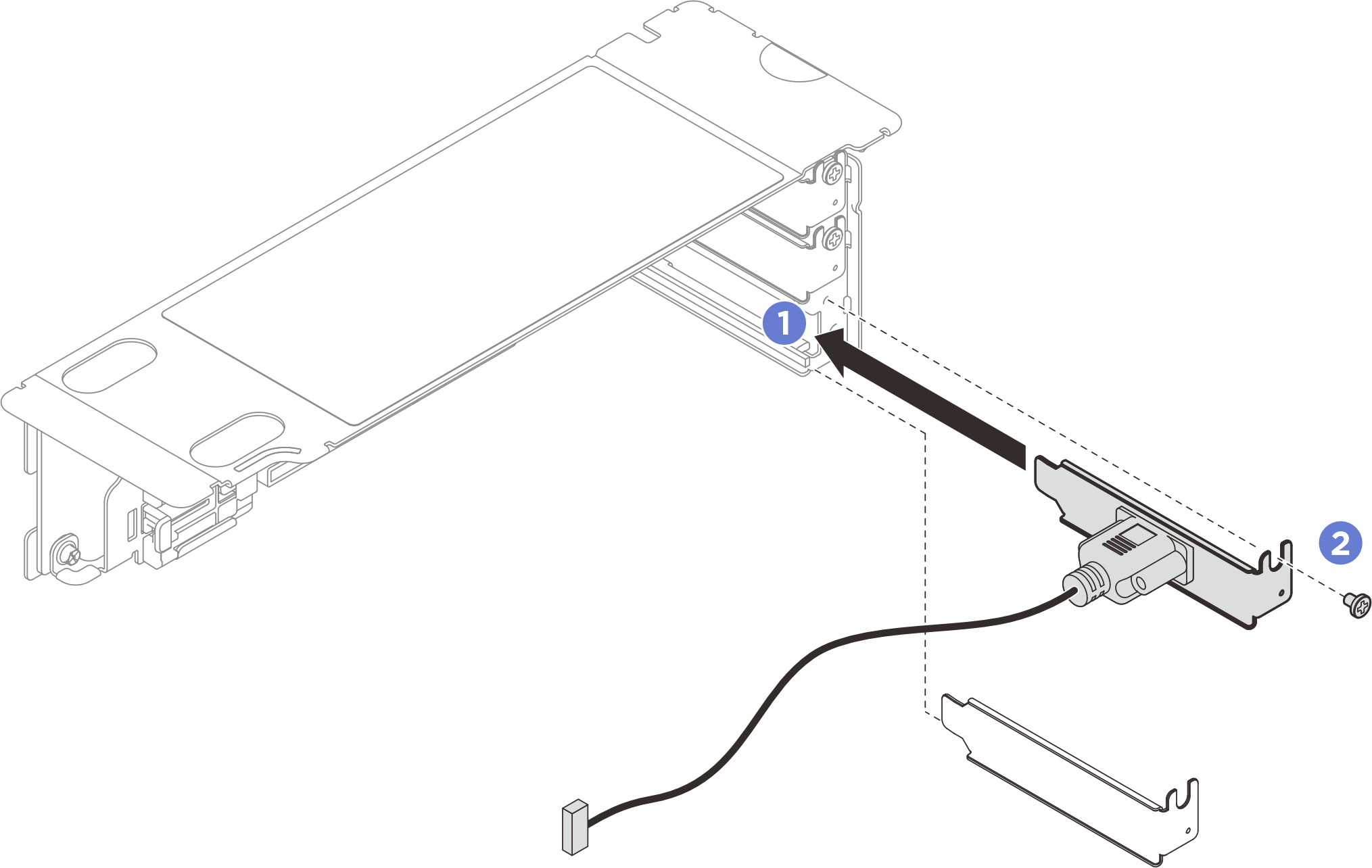

  Figura 1. Instalação do módulo de porta serial
Conecte o cabo da porta serial ao respectivo conector 1 do conjunto de placa-mãe.

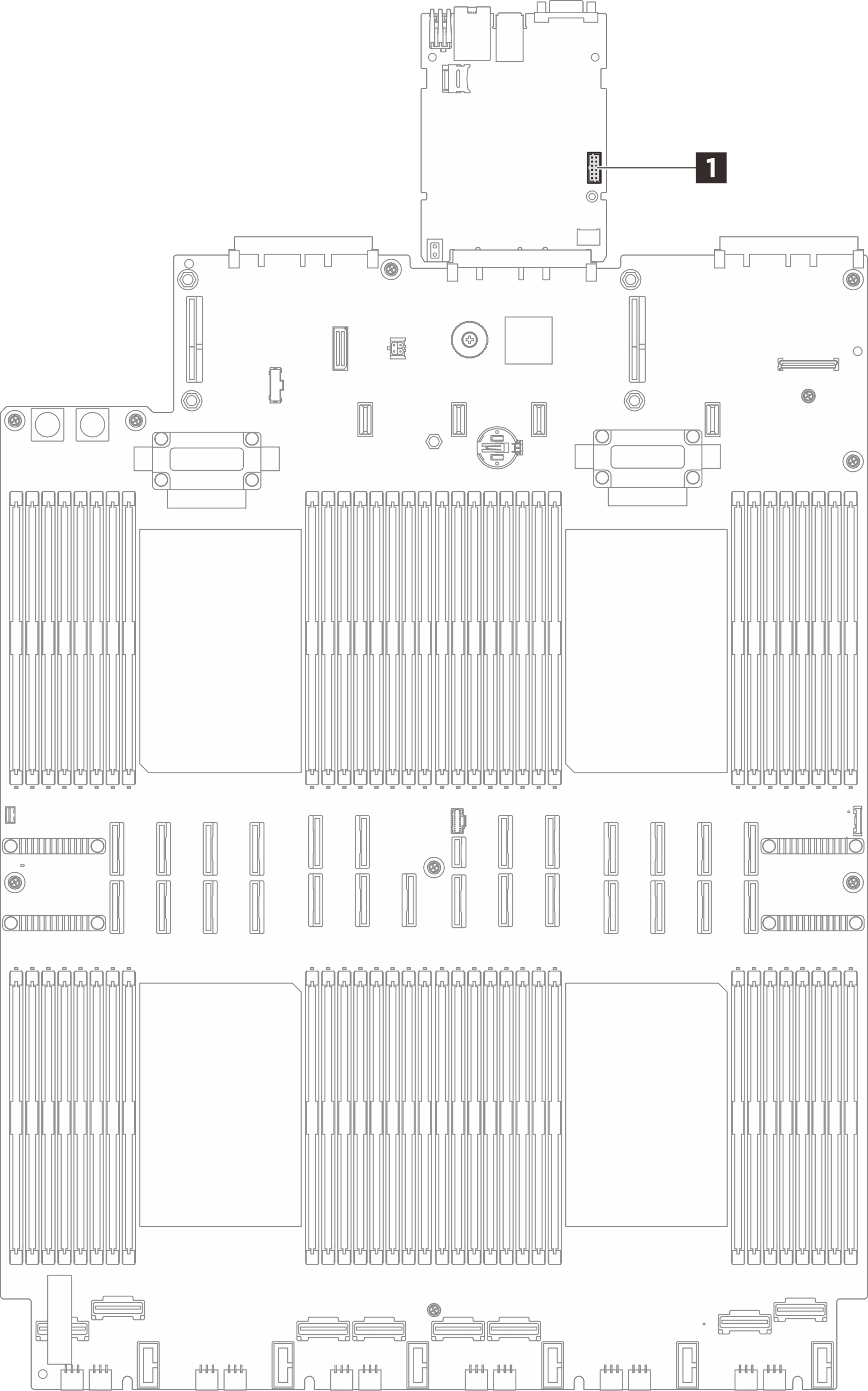

Figura 2. Local do conector da porta serial

Direcione o cabo de porta serial conforme mostrado na ilustração a seguir.

Figura 3. Roteamento de cabos do módulo de portal serial para o modelo de servidor com três placas riser PCIe
Serial port module cable routing for server model with three PCIe risers

Serial port module cable routing for server model with three PCIe risers

Figura 4. Roteamento de cabos do módulo de portal serial para o modelo de servidor com quatro placas riser PCIe
Serial port module cable routing for server model with four PCIe risers

Serial port module cable routing for server model with four PCIe risers

Depois de concluir

Reinstale a placa riser PCIe. Consulte Instalar uma placa riser PCIe.
Reinstale a tampa superior traseira. Consulte Instalar a tampa superior traseira.
Reinstale a tampa superior frontal. Consulte Instalar a tampa superior frontal.
Conclua a substituição de peças. Consulte Concluir a substituição de peças.
Na página Configuração da UEFI, clique em Configurações do Sistema > Dispositivos e Portas de E/S > Configurações de Redirecionamento do Console. Altere a configuração Redirecionamento do Console e Redirecionamento SP para Ativado.
Para ativar o módulo de porta serial no Linux ou Microsoft Windows, execute um dos seguintes procedimentos de acordo com o sistema operacional instalado:
Nota
Se o recurso Serial over LAN (SOL) ou Emergency Management Services (EMS) estiver ativado, a porta serial ficará oculta no Linux e Microsoft Windows. Portanto, é necessário desativar os recursos SOL e EMS para usar a porta serial em sistemas operacionais para dispositivos seriais.
- Para Linux:
  Abra o ipmitool e insira o seguinte comando para desabilitar o recurso Serial over LAN (SOL):
```
-I lanplus -H IP -U USERID -P PASSW0RD sol deactivate
```
- Para Microsoft Windows:
  1. Abra o ipmitool e insira o seguinte comando para desabilitar o recurso SOL:
    -I lanplus -H IP -U USERID -P PASSW0RD sol deactivate
  2. Abra o Windows PowerShell e insira o seguinte comando para desabilitar o recurso Emergency Management Services (EMS):
    Bcdedit /ems off
  3. Reinicie o servidor para garantir que a configuração de EMS entre em vigor.
