シリアル・ポート・モジュールの取り付け

シリアル・ポート・モジュールを取り付けるには、このセクションの説明に従ってください。

このタスクについて

重要

安全に作業を行うために、取り付けのガイドラインおよび安全検査のチェックリストをお読みください。
コンポーネントが入っている帯電防止パッケージを、サーバーの塗装されていない金属面に接触させます。次に、それをパッケージから取り出し、帯電防止板の上に置きます。

手順

シリアル・ポート・モジュールを取り付けます。
1. シリアル・ポート・モジュールを PCIe ライザーに挿入します。
2. ねじを締めて、シリアル・ポート・モジュールを PCIe ライザーに固定します。

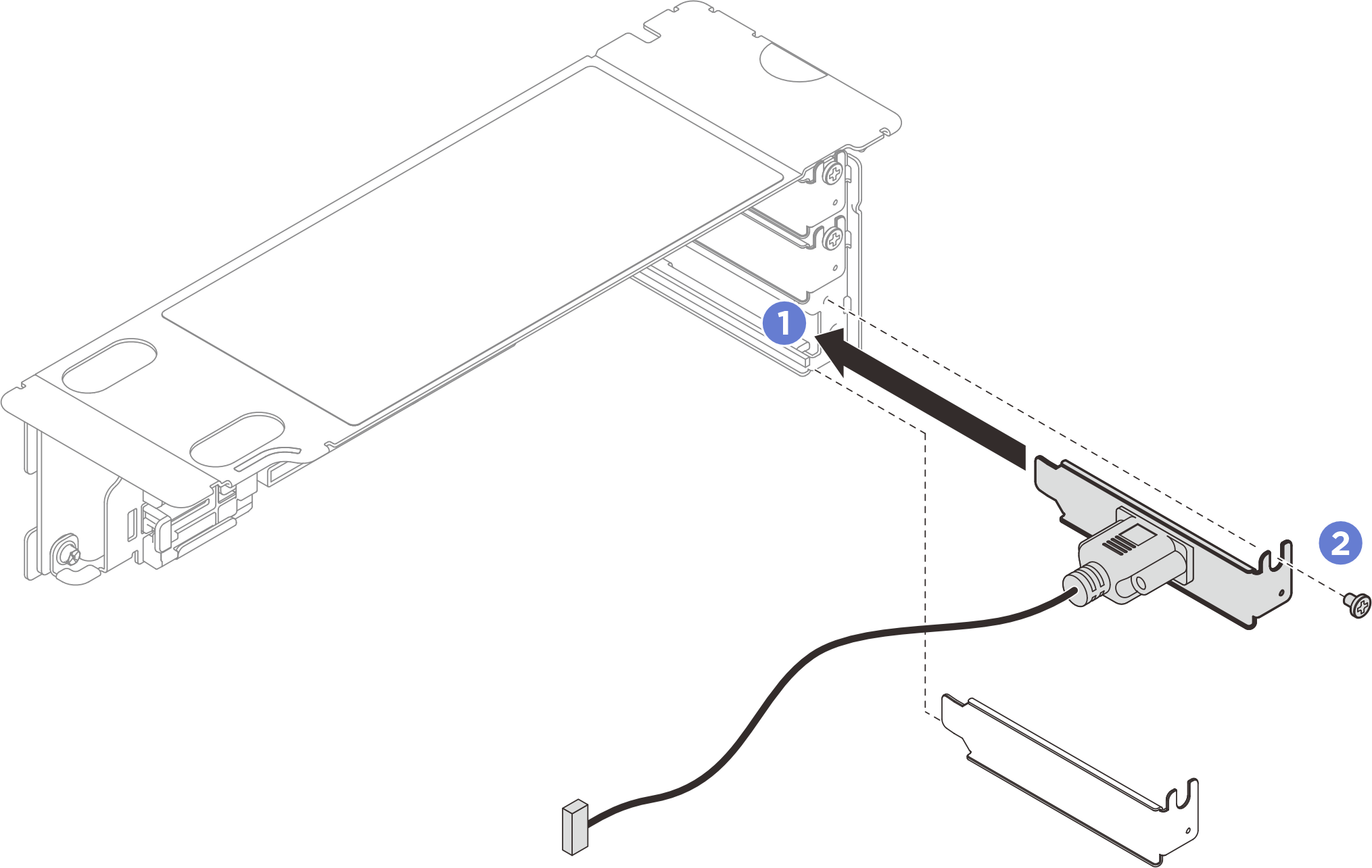

  図 1. シリアル・ポート・モジュールの取り付け
システム・ボード・アセンブリーの 1 シリアル・ポート・コネクターにシリアル・ポート・ケーブルを接続します。

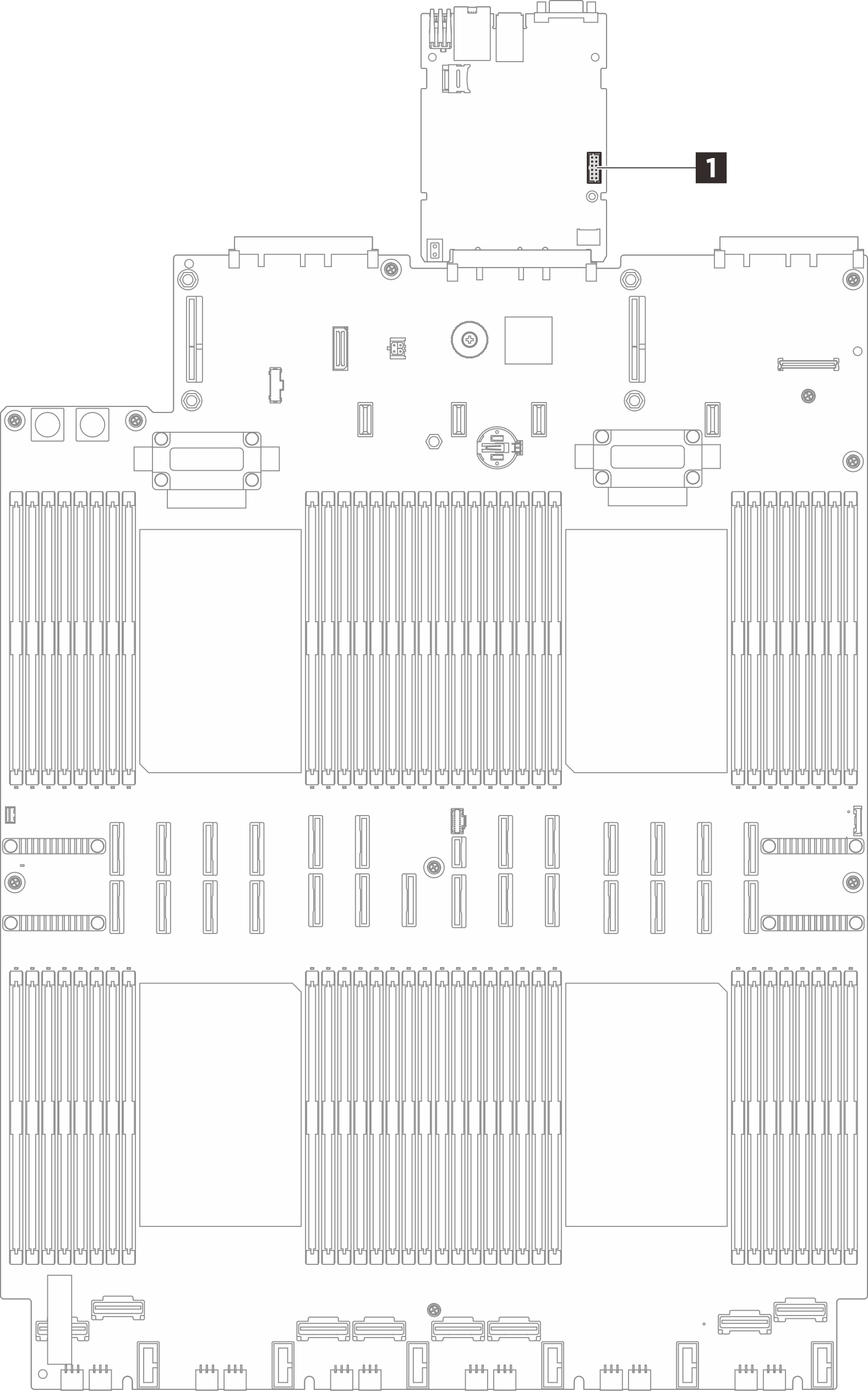

図 2. シリアル・ポート・コネクターの位置

シリアル・ポート・ケーブルを次の図のように配線します。

図 3. 3 個の PCIe ライザーを搭載したサーバー・モデルのシリアル・ポート・モジュールのケーブル配線
Serial port module cable routing for server model with three PCIe risers

図 4. 4 個の PCIe ライザーを搭載したサーバー・モデルのシリアル・ポート・モジュールのケーブル配線
Serial port module cable routing for server model with four PCIe risers

完了したら

PCIe ライザーを再取り付けします。PCIe ライザーの取り付けを参照してください。
背面トップ・カバーを再び取り付けます。背面トップ・カバーの取り付けを参照してください。
前面トップ・カバーを再び取り付けます。前面トップ・カバーの取り付けを参照してください。
部品交換を完了します。部品交換の完了を参照してください。
UEFI セットアップのページから、「システム設定」 > 「デバイスおよび I/O ポート」 > 「コンソール・リダイレクト設定」をクリックします。「コンソール・リダイレクト」と「SP リダイレクト」の両方の設定を「有効」に変更します。
Linux または Microsoft Windows でシリアル・ポート・モジュールを有効にするには、インストールされているオペレーティング・システムに応じて以下のいずれかの操作を行います。
注
Serial over LAN (SOL) または Emergency Management Services (EMS) 機能が有効になっている場合、そのシリアル・ポートは Linux および Microsoft Windows で非表示になります。したがって、SOL および EMS を無効にして、オペレーティング・システム上のシリアル・ポートをシリアル・デバイスに使用する必要があります。
- Linux の場合:
  Ipmitool を開き、次のコマンドを入力して Serial over LAN (SOL) 機能を無効にします。
```
-I lanplus -H IP -U USERID -P PASSW0RD sol deactivate
```
- Microsoft Windows の場合:
  1. Ipmitool を開き、次のコマンドを入力して SOL 機能を無効にします。
    -I lanplus -H IP -U USERID -P PASSW0RD sol deactivate
  2. Windows PowerShell を開き、次のコマンドを入力して Emergency Management Services (EMS) 機能を無効にします。
    Bcdedit /ems off
  3. サーバーを再起動して EMS 設定が反映されたことを確認します。
