Serielles Anschlussmodul installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um das serielle Anschlussmodul zu installieren.

Zu dieser Aufgabe

Achtung

Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.

Vorgehensweise

Installieren Sie das serielle Anschlussmodul.
1. Setzen Sie das serielle Anschlussmodul in die PCIe-Adapterkarte ein.
2. Ziehen Sie die Schraube fest, um das serielle Anschlussmodul an der PCIe-Adapterkarte zu sichern.

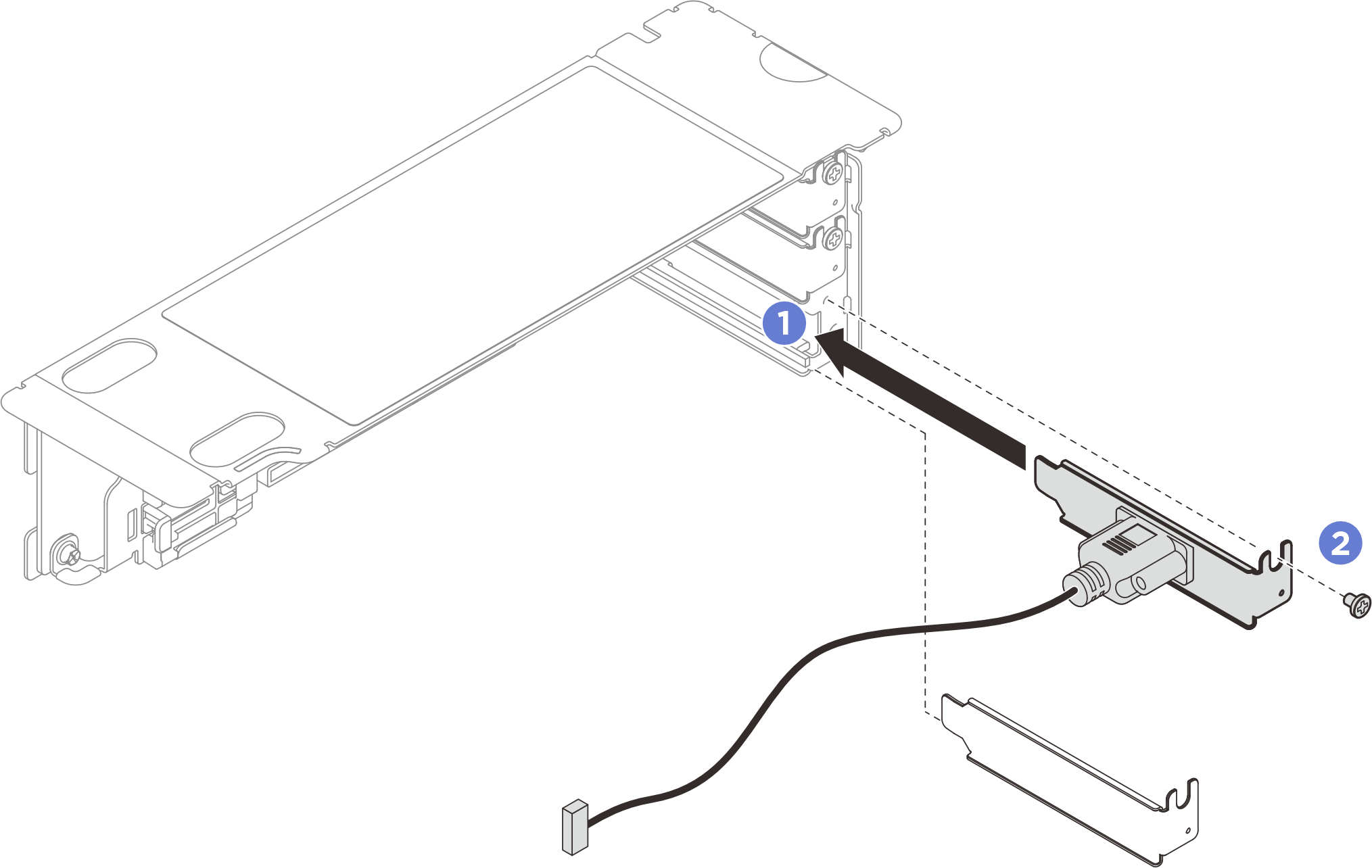

  Abbildung 1. Installation des seriellen Anschlussmoduls
Verbinden Sie das Kabel des seriellen Anschlusses 1 mit dem seriellen Anschluss auf der Systemplatinenbaugruppe.

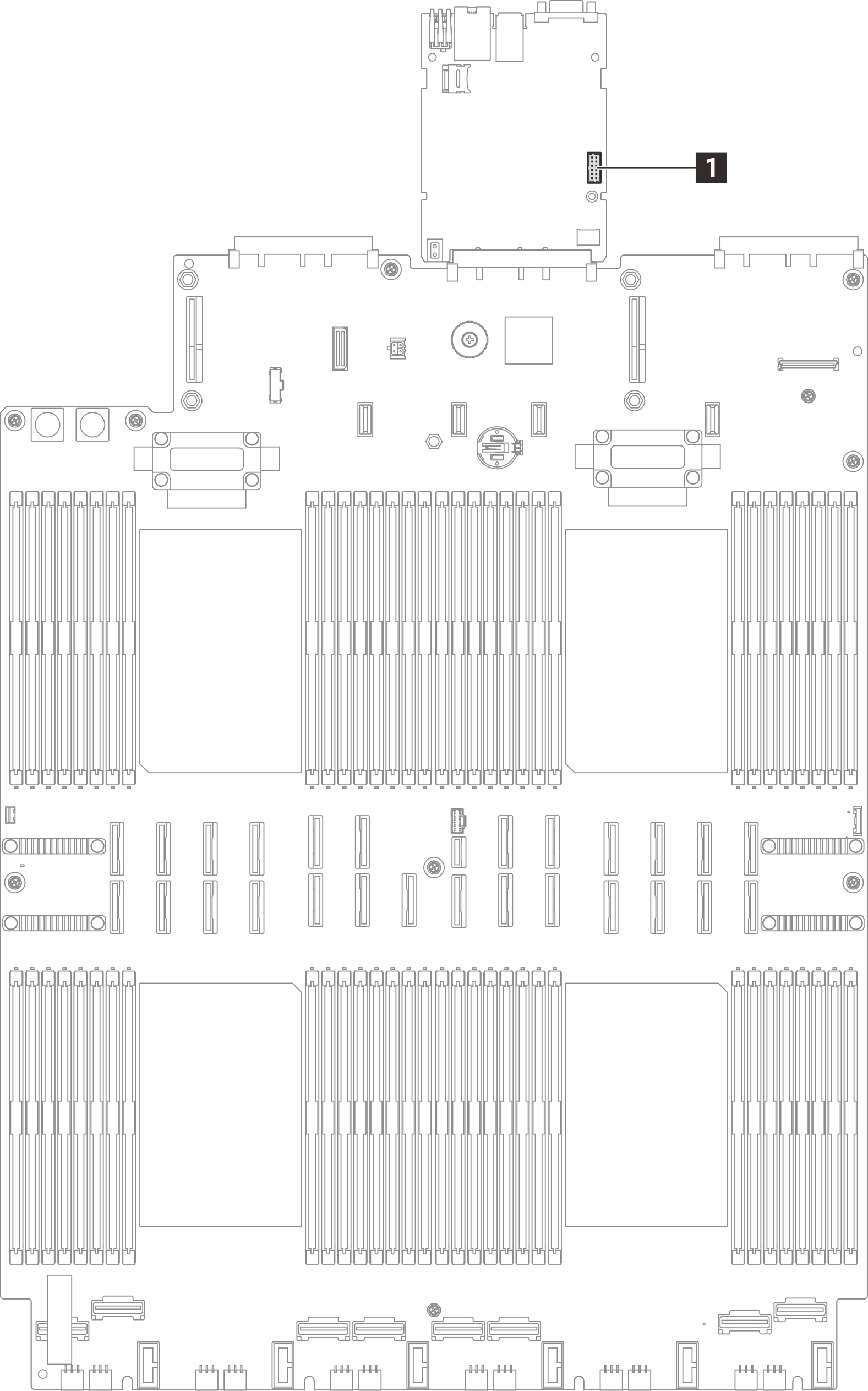

Abbildung 2. Position des seriellen Anschlusses

Verlegen Sie das serielle Anschlusskabel wie in der folgenden Abbildung dargestellt.

Abbildung 3. Kabelführung für serielles Anschlussmodul bei Servermodellen mit drei PCIe-Adapterkarten
Serial port module cable routing for server model with three PCIe risers

Serial port module cable routing for server model with three PCIe risers

Abbildung 4. Kabelführung für serielles Anschlussmodul bei Servermodellen mit vier PCIe-Adapterkarten
Serial port module cable routing for server model with four PCIe risers

Serial port module cable routing for server model with four PCIe risers

Nach dieser Aufgabe

Installieren Sie die PCIe-Adapterkarte erneut. Siehe PCIe-Adapterkarte installieren.
Bringen Sie die hintere obere Abdeckung wieder an. Siehe Hintere obere Abdeckung installieren.
Bringen Sie die vordere obere Abdeckung wieder an. Siehe Vordere obere Abdeckung installieren.
Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.
Klicken Sie auf der UEFI-Einrichtungsseite auf Systemeinstellungen > Einheiten und E/A-Anschlüsse > Einstellungen für Umleitung an die Konsole. Ändern Sie sowohl die Einstellung für die Konsolenumleitung als auch für die SP-Umleitung in Aktiviert.
Um das serielle Anschlussmodul unter Linus oder Microsoft Windows zu aktivieren, gehen Sie je nach installiertem Betriebssystem wie folgt vor:
Anmerkung
Wenn die Funktion „Serial over LAN“ (SOL) oder „Emergency Management Services“ (EMS) aktiviert ist, wird der serielle Anschluss unter Linux und anderen Microsoft Windows verborgen. Daher ist es erforderlich, SOL und EMS zu deaktivieren, um den seriellen Anschluss bei Betriebssystemen für serielle Geräte zu verwenden.
- Unter Linux:
  Öffnen Sie ipmitool und geben Sie den folgenden Befehl ein, um die Serial over LAN-Funktion (SOL) zu deaktivieren:
```
-I lanplus -H IP -U USERID -P PASSW0RD sol deactivate
```
- Unter Microsoft Windows:
  1. Öffnen Sie ipmitool und geben Sie den folgenden Befehl ein, um die SOL-Funktion zu deaktivieren:
    -I lanplus -H IP -U USERID -P PASSW0RD sol deactivate
  2. Öffnen Sie Windows PowerShell und geben Sie den folgenden Befehl ein, um die Emergency Management Services-Funktion (EMS) zu deaktivieren:
    Bcdedit /ems off
  3. Starten Sie den Server neu, damit die neue EMS-Einstellung wirksam wird.
