安裝序列埠模組

請依照本節中的指示安裝序列埠模組。

關於此作業

小心

閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。
將裝有元件的防靜電保護袋與伺服器上任何未上漆的金屬表面接觸；然後，從保護袋中取出元件，將它放在防靜電表面上。

程序

安裝序列埠模組。
1. 將序列埠模組插入 PCIe 擴充卡。
2. 鎖緊螺絲，將序列埠模組固定到 PCIe 擴充卡。
  圖 1. 序列埠模組安裝

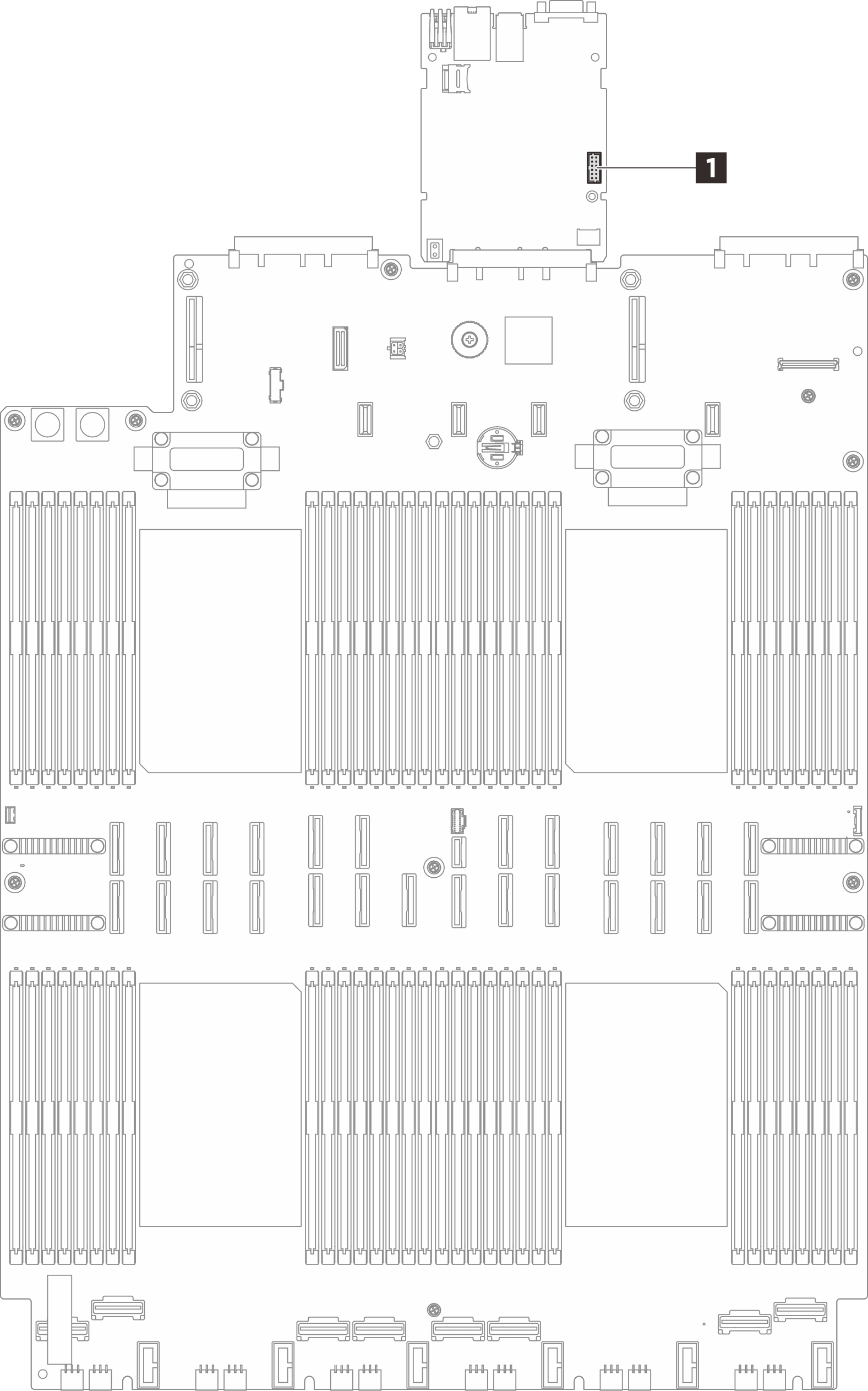

將序列埠纜線連接到主機板組件上的 1 序列埠接頭。
圖 2. 序列埠接頭位置
請如下圖所示進行序列埠纜線佈線。
圖 3. 配備三個 PCIe 擴充卡的伺服器型號的序列埠模組纜線佈線

圖 4. 配備四個 PCIe 擴充卡的伺服器型號的序列埠模組纜線佈線

在您完成之後

重新安裝 PCIe 擴充卡。請參閱安裝 PCIe 擴充卡。
重新安裝後方上蓋。請參閱安裝後方上蓋。
重新安裝前方上蓋。請參閱安裝前方上蓋。
完成零件更換。請參閱完成零件更換。
在 UEFI 設定頁面中，按一下系統設定 > 裝置與 I/O 埠 > 主控台重新導向設定。將主控台重新導向和SP 重新導向設定都變更為已啟用。
若要在 Linux 或 Microsoft Windows 上啟用序列埠模組，請根據所安裝的作業系統執行下列其中一個步驟：
註
如果已啟用 Serial over LAN (SOL) 或緊急管理服務 (EMS) 功能，序列埠在 Linux 和 Microsoft Windows 上將會隱藏。因此，需要停用 SOL 和 EMS 才能在序列裝置的作業系統上使用序列埠。
- Linux：
  開啟 ipmitool，輸入下列指令以停用 Serial over LAN (SOL) 功能：
```
-I lanplus -H IP -U USERID -P PASSW0RD sol deactivate
```
- Microsoft Windows：
  1. 開啟 ipmitool，輸入下列指令以停用 SOL 功能：
    -I lanplus -H IP -U USERID -P PASSW0RD sol deactivate
  2. 開啟 Windows PowerShell，輸入下列指令以停用緊急管理服務 (EMS) 功能：
    Bcdedit /ems off
  3. 重新啟動伺服器，以確保 EMS 設定生效。
