직렬 포트 모듈 설치

이 섹션의 지침에 따라 직렬 포트 모듈을 설치하십시오.

이 작업 정보

주의

설치 지침 및 안전 점검 목록의 내용을 읽고 안전하게 작업하십시오.
구성 요소가 들어 있는 정전기 방지 포장재를 서버의 도포되지 않은 금속 표면에 접촉시킨 다음 포장재에서 꺼내고 정전기 방지 표면에 놓으십시오.

절차

직렬 포트 모듈을 설치하십시오.
1. 직렬 포트 모듈을 PCIe 라이저에 삽입하십시오.
2. 나사를 조여 직렬 포트 모듈을 PCIe 라이저에 고정하십시오.

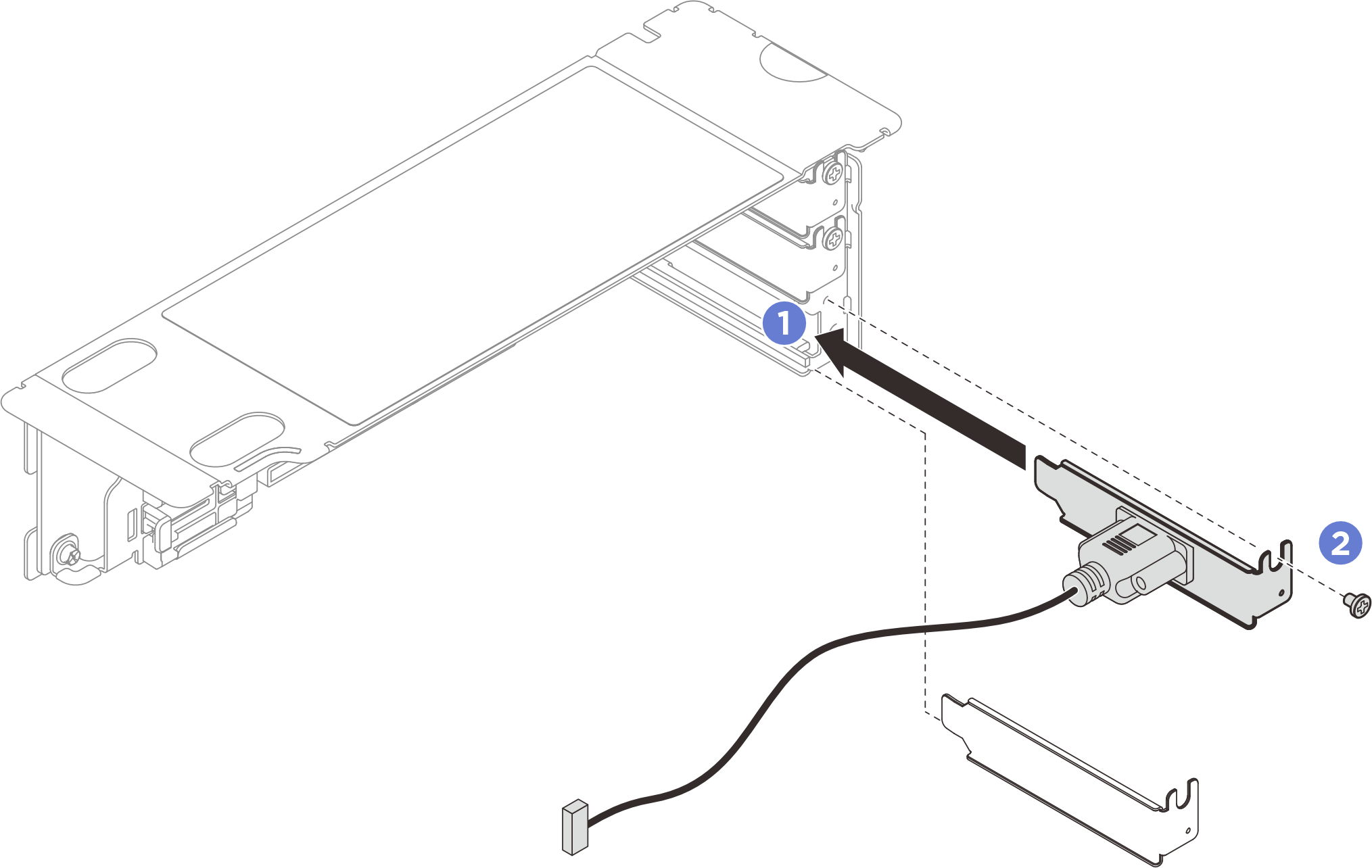

  그림 1. 직렬 포트 모듈 설치
직렬 포트 케이블을 시스템 보드 어셈블리의 1 직렬 포트 커넥터에 연결하십시오.

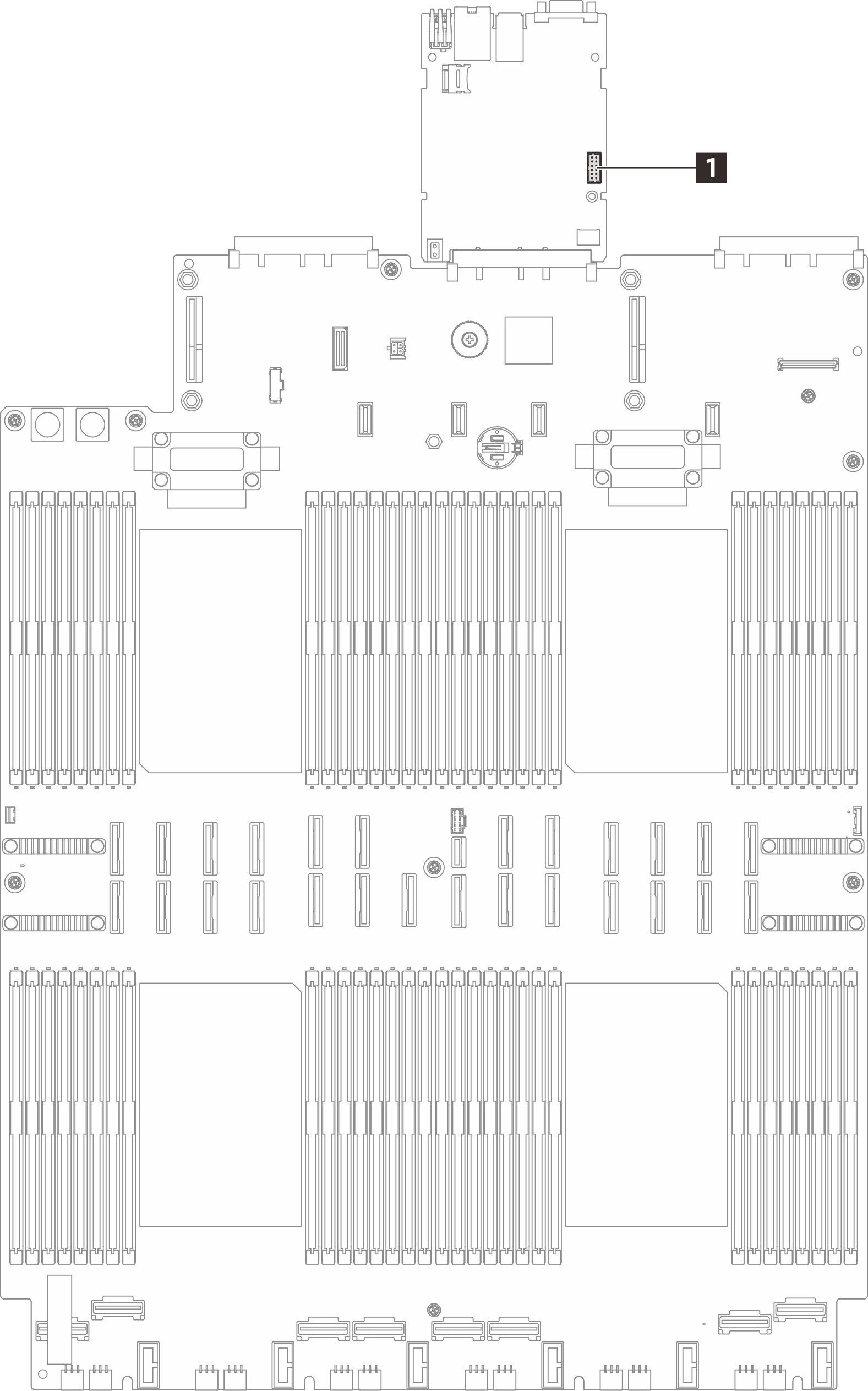

그림 2. 직렬 포트 커넥터 위치
직렬 포트 케이블은 아래 그림과 같이 연결하십시오.
그림 3. PCIe 라이저 3개가 지원되는 서버 모델의 직렬 포트 모듈 케이블 배선

그림 4. PCIe 라이저 4개가 지원되는 서버 모델의 직렬 포트 모듈 케이블 배선

완료한 후

PCIe 라이저를 다시 설치하십시오. PCIe 라이저 설치의 내용을 참조하십시오.
뒤쪽 윗면 덮개를 다시 설치하십시오. 뒷면 윗면 덮개 설치의 내용을 참조하십시오.
앞쪽 윗면 덮개를 다시 설치하십시오. 앞면 윗면 덮개 설치의 내용을 참조하십시오.
부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.
UEFI 설정 페이지에서 시스템 설정 > 장치 및 I/O 포트 > 콘솔 리디렉션 설정을 클릭합니다. 콘솔 리디렉션 및 SP 리디렉션 설정을 모두 사용으로 변경합니다.
Linux 또는 Microsoft Windows에서 직렬 포트 모듈을 활성화하려면 설치된 운영 체제에 따라 다음 중 하나를 수행하십시오.
주
SOL(Serial over LAN) 또는 EMS(Emergency Management Services) 기능이 활성화된 경우 직렬 포트는 Linux 및 Microsoft Windows에서 숨겨집니다. 따라서 운영 체제에서 직렬 장치용 직렬 포트를 사용하려면 SOL 및 EMS를 비활성화해야 합니다.
- Linux의 경우:
  ipmitool을 열고 다음 명령을 입력하여 SOL(Serial over LAN) 기능을 비활성화하십시오.
```
-I lanplus -H IP -U USERID -P PASSW0RD sol deactivate
```
- Microsoft Windows의 경우:
  1. ipmitool을 열고 다음 명령을 입력하여 SOL 기능을 비활성화하십시오.
    -I lanplus -H IP -U USERID -P PASSW0RD sol deactivate
  2. Windows PowerShell을 열고 다음 명령을 입력하여 EMS(Emergency Management Services) 기능을 비활성화합니다.
    Bcdedit /ems off
  3. EMS 설정이 적용되도록 서버를 다시 시작하십시오.
