Instalación de módulo de puerto serie

Siga las instrucciones que aparecen en esta sección para instalar el módulo de puerto serie.

Acerca de esta tarea

Atención

Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.

Procedimiento

Instale el módulo de puerto serie.
1. Inserte el módulo del puerto serie en la tarjeta de expansión PCIe.
2. Apriete el tornillo para fijar el módulo de puerto serie a la tarjeta de expansión PCIe.

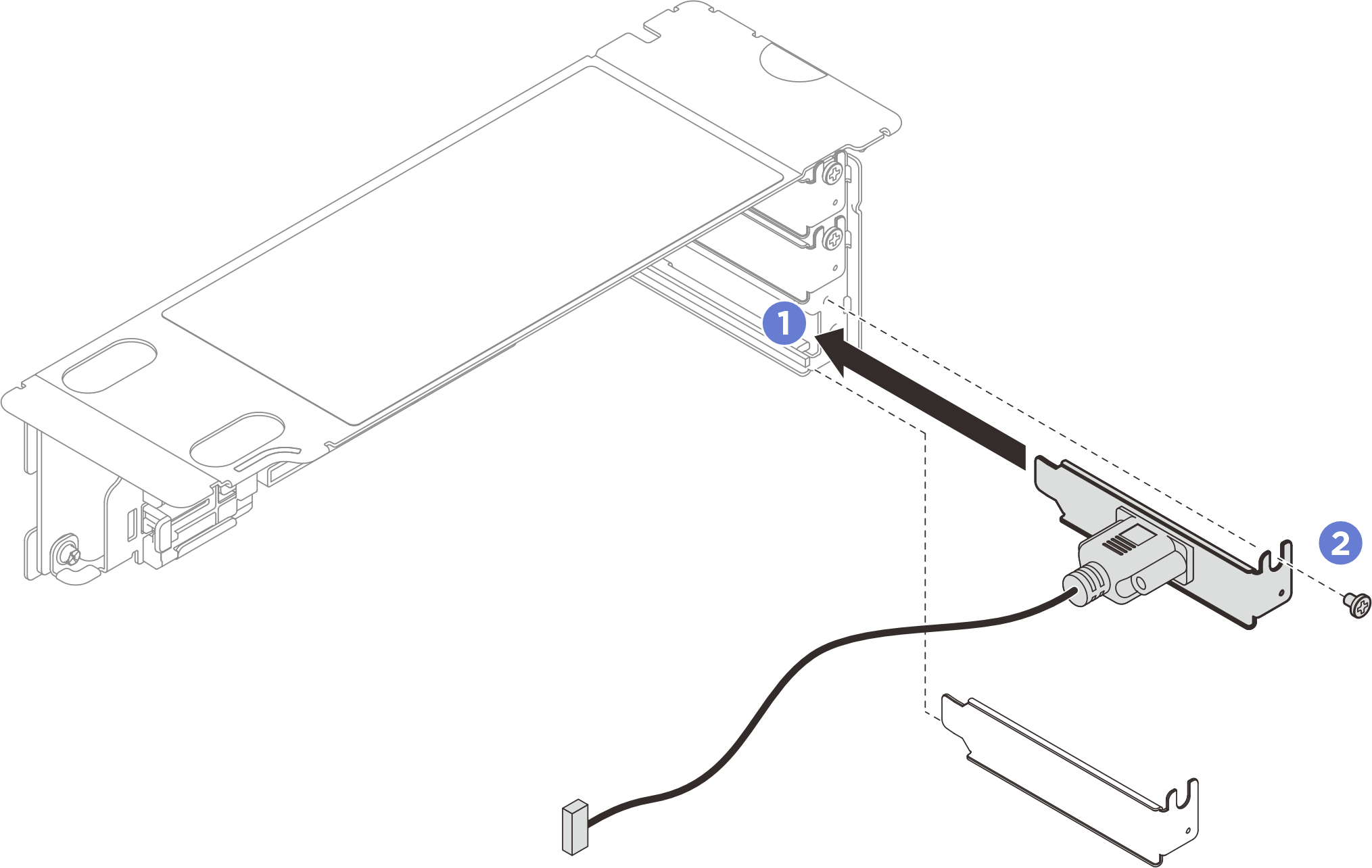

  Figura 1. Instalación de módulo de puerto serie
Conecte el cable del puerto de serie al conector del puerto de serie 1 en el conjunto de la placa del sistema.
Figura 2. Ubicación del conector del puerto serie

Disponga el cable del puerto de serie tal como se muestra en la siguiente ilustración.

Figura 3. Disposición de los cables del módulo de puerto de serie para el modelo de servidor con tres tarjetas de expansión PCIe
Serial port module cable routing for server model with three PCIe risers

Serial port module cable routing for server model with three PCIe risers

Figura 4. Disposición de los cables del módulo de puerto de serie para el modelo de servidor con cuatro tarjetas de expansión PCIe
Serial port module cable routing for server model with four PCIe risers

Serial port module cable routing for server model with four PCIe risers

Después de finalizar

Reinstale la tarjeta de expansión de PCIe. Consulte Instalación de una tarjeta de expansión PCIe.
Vuelva a instalar la cubierta superior posterior. Consulte Instalación de la cubierta superior posterior.
Vuelva a instalar la cubierta superior frontal. Consulte Instalación de la cubierta superior frontal.
Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
En la página Configuración de UEFI, haga clic en Configuraciones del sistema > Dispositivos y puertos de E/S > Configuraciones de redireccionamiento de la consola. Cambie el valor de Redireccionamiento de la consola y Redireccionamiento del SP a Habilitado.
Para habilitar el módulo de puerto serie en Linux o Microsoft Windows, siga uno de estos procedimientos, según el sistema operativo instalado:
Nota
Si la función Serie sobre LAN (SOL) o Servicios de gestión de emergencia (EMS) está habilitada, el puerto serie estará oculto en Linux y Microsoft Windows. Por lo tanto, es necesario deshabilitar SOL y EMS para utilizar el puerto serie en sistemas operativos para los dispositivos serie.
- Para Linux:
  Abra la herramienta ipmitool e ingrese el siguiente comando para deshabilitar la función Serie sobre LAN (SOL):
```
-I lanplus -H IP -U USERID -P PASSW0RD sol deactivate
```
- Para Microsoft Windows:
  1. Abra la herramienta ipmitool e ingrese el siguiente comando para deshabilitar la función SOL:
    -I lanplus -H IP -U USERID -P PASSW0RD sol deactivate
  2. Abra Windows PowerShell y escriba el siguiente comando para deshabilitar la función de Servicios de gestión de emergencia (EMS):
    Bcdedit /ems off
  3. Reinicie el servidor para asegurarse de que el valor de EMS surta efecto.
