Установка модуля последовательного порта

Следуйте инструкциям в этом разделе, чтобы установить модуль последовательного порта.

Об этой задаче

Внимание

Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
Коснитесь антистатической упаковкой, в которой находится компонент, любой неокрашенной металлической поверхности на сервере, а затем извлеките его из упаковки и разместите его на антистатической поверхности.

Процедура

Установите модуль последовательного порта.
1. Вставьте модуль последовательного порта в плату-адаптер Riser PCIe.
2. Зафиксируйте модуль последовательного порта на плате-адаптере Riser PCIe винтом.

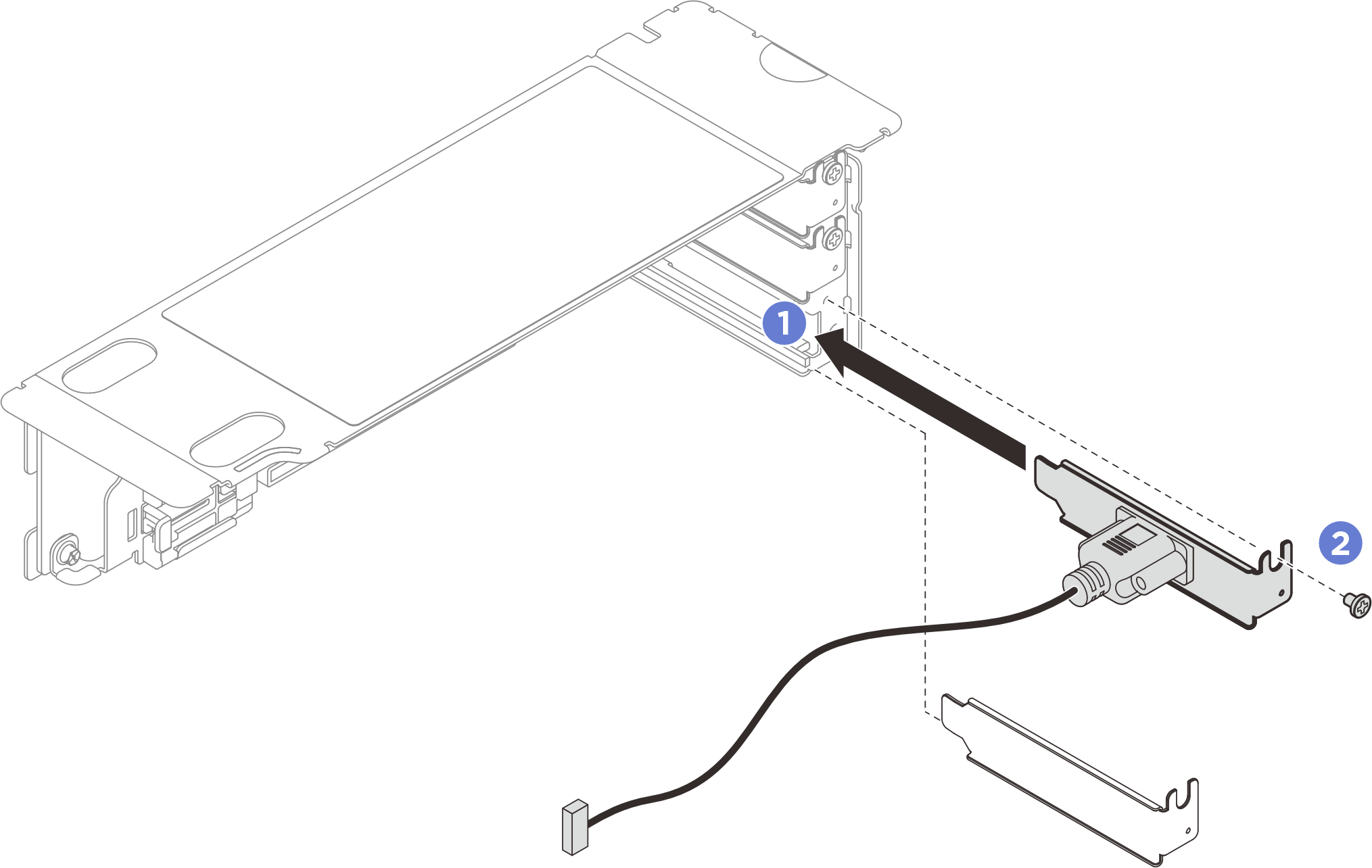

  Рис. 1. Установка модуля последовательного порта
Подключите кабель последовательного порта к разъему этого порта 1 на блоке материнской платы.

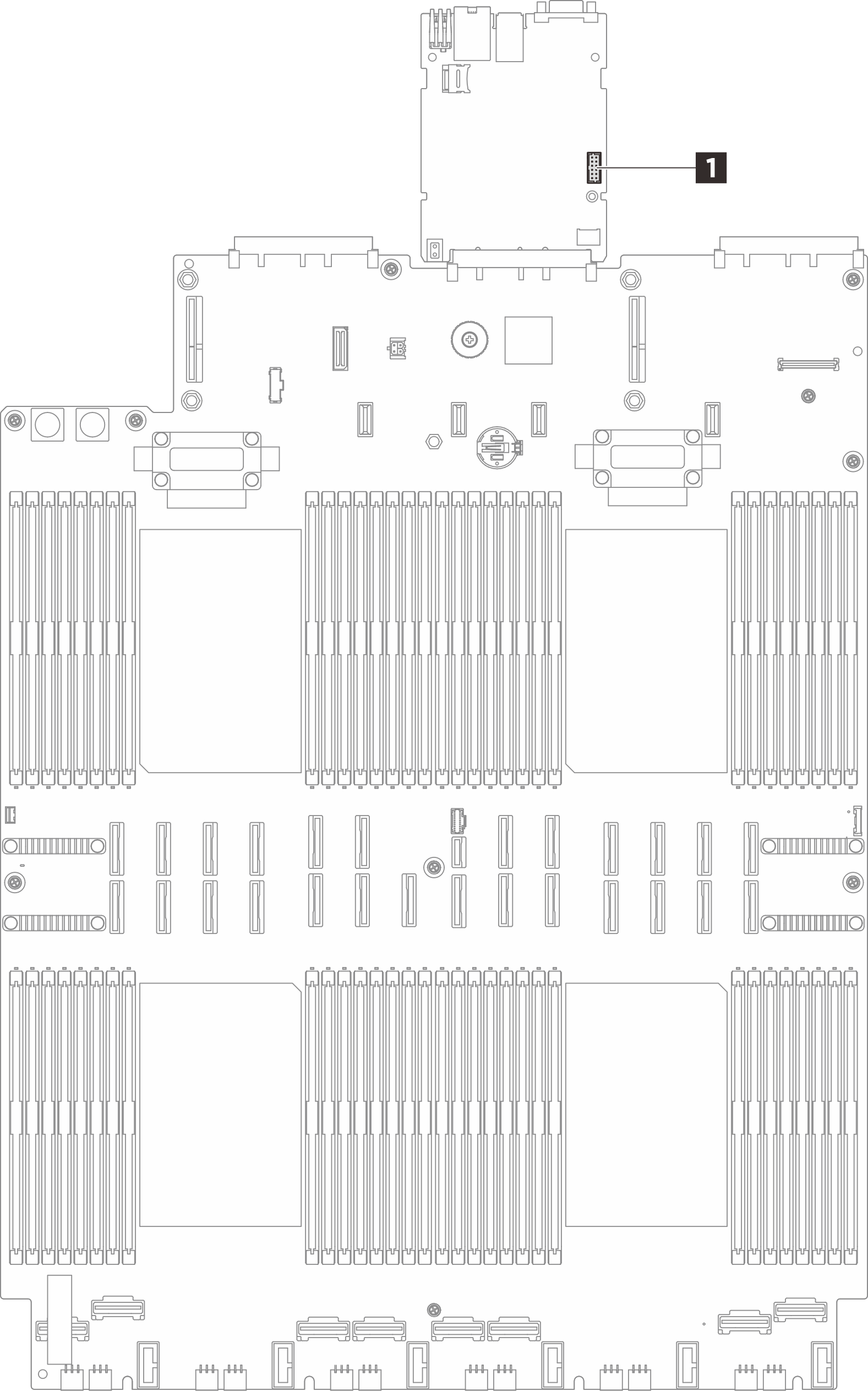

Рис. 2. Расположение разъема последовательного порта

Проложите кабель последовательного порта, как показано на следующем рисунке.

Рис. 3. Прокладка кабеля для модуля последовательного порта для модели сервера с тремя платами-адаптерами Riser PCIe
Serial port module cable routing for server model with three PCIe risers

Serial port module cable routing for server model with three PCIe risers

Рис. 4. Прокладка кабеля для модуля последовательного порта для модели сервера с четырьмя платами-адаптерами Riser PCIe
Serial port module cable routing for server model with four PCIe risers

Serial port module cable routing for server model with four PCIe risers

После завершения

Установите на место плату-адаптер Riser PCIe. См. раздел Установка платы-адаптера Riser PCIe.
Установите на место задний верхний кожух. См. раздел Установка заднего верхнего кожуха.
Установите на место передний верхний кожух. См. раздел Установка переднего верхнего кожуха.
Завершите замену компонентов. См. раздел Завершение замены компонентов.
На странице «Настройка UEFI» выберите Системные параметры > Устройства и порты ввода-вывода > Параметры перенаправление консоли. Измените значения параметров Перенаправление консоли и Перенаправление SP на Включено.
Чтобы включить модуль последовательного порта в Linux или Microsoft Windows, выполните одно из следующих действий в зависимости от установленной операционной системы:
Прим.
Если функция «Перенаправление последовательного порта через локальную сеть» (SOL) или «Службы аварийного управления» (EMS) включена, последовательный порт в Linux и Microsoft Windows будет скрыт. Поэтому для использования последовательного порта в операционных системах для последовательных устройств функции SOL и EMS необходимо отключить.
- В Linux:
  Откройте ipmitool и введите следующую команду, чтобы отключить перенаправление последовательного порта через локальную сеть (SOL):
```
-I lanplus -H IP -U USERID -P PASSW0RD sol deactivate
```
- В Microsoft Windows:
  1. Откройте ipmitool и введите следующую команду, чтобы отключить SOL:
    -I lanplus -H IP -U USERID -P PASSW0RD sol deactivate
  2. Откройте Windows PowerShell и введите следующую команду, чтобы отключить службы аварийного управления (EMS):
    Bcdedit /ems off
  3. Перезапустите сервер, чтобы убедиться, что настройка EMS вступит в силу.
