Vista posteriore del modello di server con tre schede verticali PCIe

Questa sezione contiene informazioni sulla vista posteriore del modello di sever con tre schede verticali PCIe.

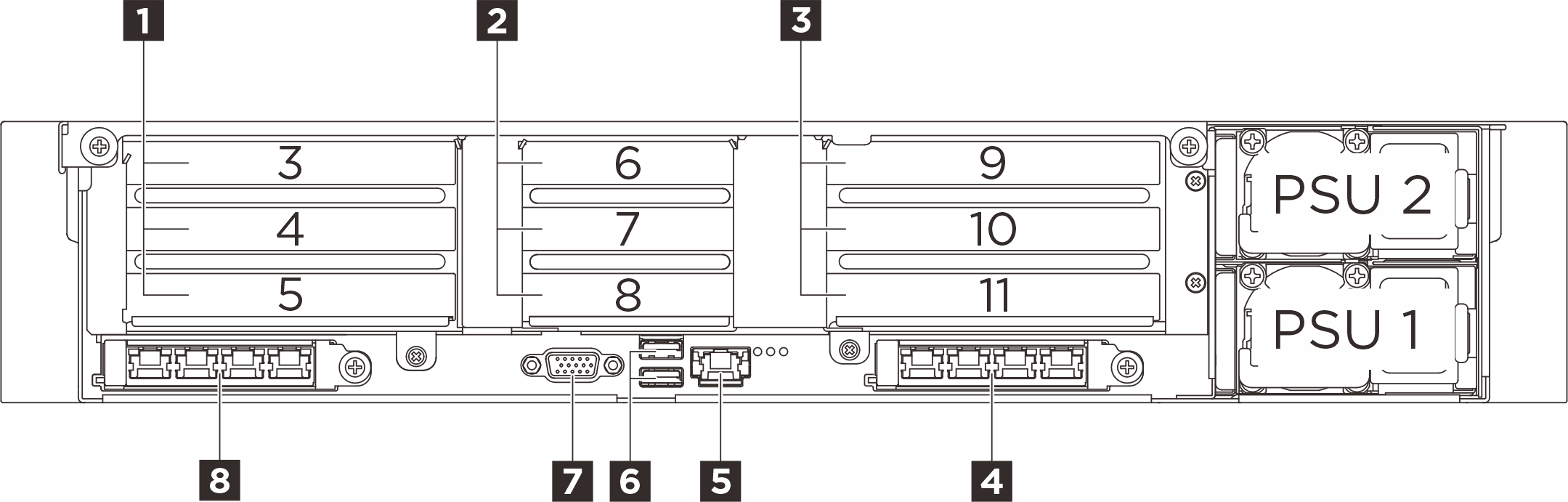

Figura 1. Vista posteriore del modello di server con tre schede verticali PCIe
Rear view of the sever model with three PCIe risers
Tabella 1. Componenti sulla vista posteriore del modello di server con tre schede verticali PCIe
1 Scheda verticale PCIe 1 (slot PCIe 3-5)2 Scheda verticale PCIe 2 (slot PCIe 6-8)
3 Scheda verticale PCIe 3 (slot PCIe 9-11)4 Slot OCP 2 (slot PCIe 2)
5 Porta di gestione del sistema XCC (RJ-45 da 10/100/1000 Mbps) (RJ-45 da 1 GB)6 Connettori USB 3.2 Gen 1 (5 Gbps)
7 Connettore VGA8 Slot OCP 1 (slot PCIe 1)

1 Scheda verticale PCIe 1 (slot PCIe 3-5)

Installare gli adattatori PCIe in questi slot. Vedere la seguente tabella per gli slot PCIe corrispondenti alle schede verticali PCIe.
Slot PCIeScheda verticale a tre slot (con connettore di alimentazione)Scheda verticale a due slot
3x16 (Gen5 x8)N/DN/DVani delle unità M.2 posteriori
4x16 (Gen5 x16)*x16 (Gen5 x16)*x16 (Gen5 x8)
5x16 (Gen4 x16)x16 (Gen5 x16)x16 (Gen5 x8)x16 (Gen5 x16)
Nota
* Lo slot 4 supporta una GPU FHFL double-wide installata negli slot 3 e 4.

2 Scheda verticale PCIe 2 (slot PCIe 6-8)

Installare gli adattatori PCIe in questi slot. Vedere la seguente tabella per gli slot PCIe corrispondenti alle schede verticali PCIe.
Slot PCIeScheda verticale a tre slot (senza connettore di alimentazione)
6x16 (Gen5 x16)x16 (Gen5 x16)
7x16 (Gen5 x8)x16 (Gen5 x8)
8x16 (Gen5 x8)Vano della porta seriale

3 Scheda verticale PCIe 3 (slot PCIe 9-11)

Installare gli adattatori PCIe in questi slot. Vedere la seguente tabella per gli slot PCIe corrispondenti alle schede verticali PCIe.
Slot PCIeScheda verticale a tre slot (con connettore di alimentazione)Scheda verticale a due slot
9x16 (Gen5 x8)N/DN/D
10x16 (Gen5 x16)*x16 (Gen5 x16)*x16 (Gen5 x8)
11x16 (Gen4 x16)x16 (Gen5 x16)x16 (Gen5 x8)
Nota
* Lo slot 10 supporta una GPU FHFL double-wide installata negli slot 9 e 10.

4 Slot OCP 2 / 8 Slot OCP 1

Il sistema potrebbe supportare un modulo OCP a 2 o 4 porte per le connessioni di rete. La numerazione delle porte è riportata nelle figure seguenti.

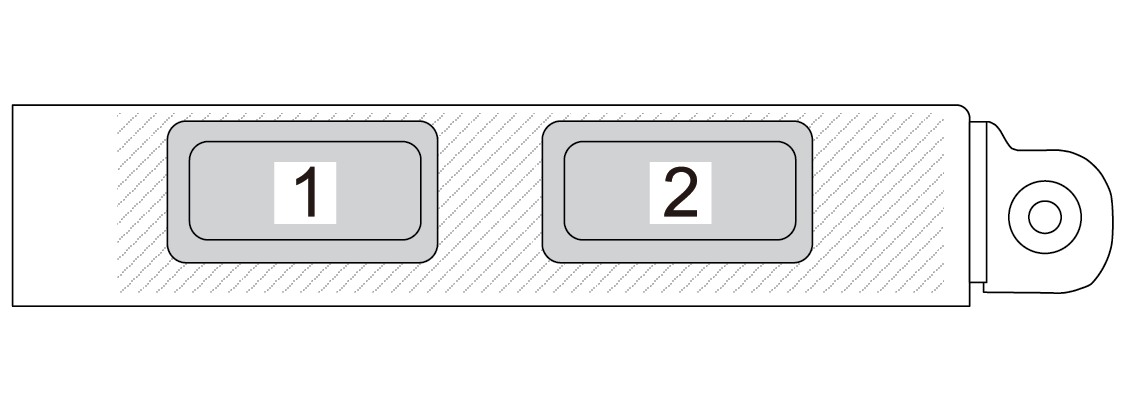

Figura 2. Numerazione delle porte: modulo OCP a 2 porte
Port numbering — 2-port OCP 3.0 Ethernet adapter

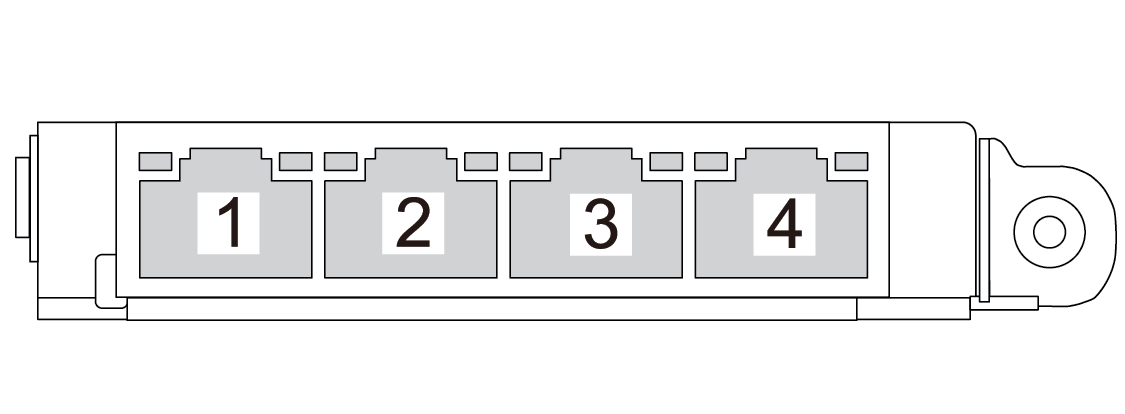

Figura 3. Numerazione delle porte: modulo OCP 3.0 a 4 porte
Port numbering — 4-port OCP 3.0 Ethernet adapter

5 Porta di gestione del sistema XCC (RJ-45 da 10/100/1000 Mbps) (RJ-45 da 1 GB)

Il server dispone di un connettore RJ45 da 1 GB dedicato alle funzioni di Lenovo XClarity Controller (XCC). Tramite la porta di gestione del sistema è possibile accedere direttamente a Lenovo XClarity Controller, collegando il notebook alla porta di gestione mediante un cavo Ethernet. Accertarsi di modificare le impostazioni IP sul notebook in modo che esso si trovi sulla stessa rete delle impostazioni predefinite del server. Una rete di gestione dedicata fornisce ulteriore protezione tramite separazione fisica del traffico della rete di gestione dalla rete di produzione.

6 Connettori USB 3.2 Gen 1 (5 Gbps)

  • Connettore superiore: il connettore può essere utilizzato per collegare un dispositivo compatibile con USB, ad esempio una tastiera USB, un mouse USB o un dispositivo di storage USB.

  • Connettore inferiore: il connettore può funzionare come un normale connettore USB 3.2 Gen 1 per il sistema operativo host. Può essere utilizzato per collegare un dispositivo compatibile con USB, ad esempio una tastiera USB, un mouse USB o un dispositivo di storage USB.

    Quando nella parte anteriore non sono presenti connettori USB, questo connettore può funzionare come porta di gestione USB 2.0 Lenovo XClarity Controller.

7 Connettore VGA

Collegare un monitor a questo connettore.
