Rückansicht des Servermodells mit drei PCIe-Adaptern

Dieser Abschnitt enthält Informationen zur Rückansicht des Servermodells mit drei PCIe-Adaptern.

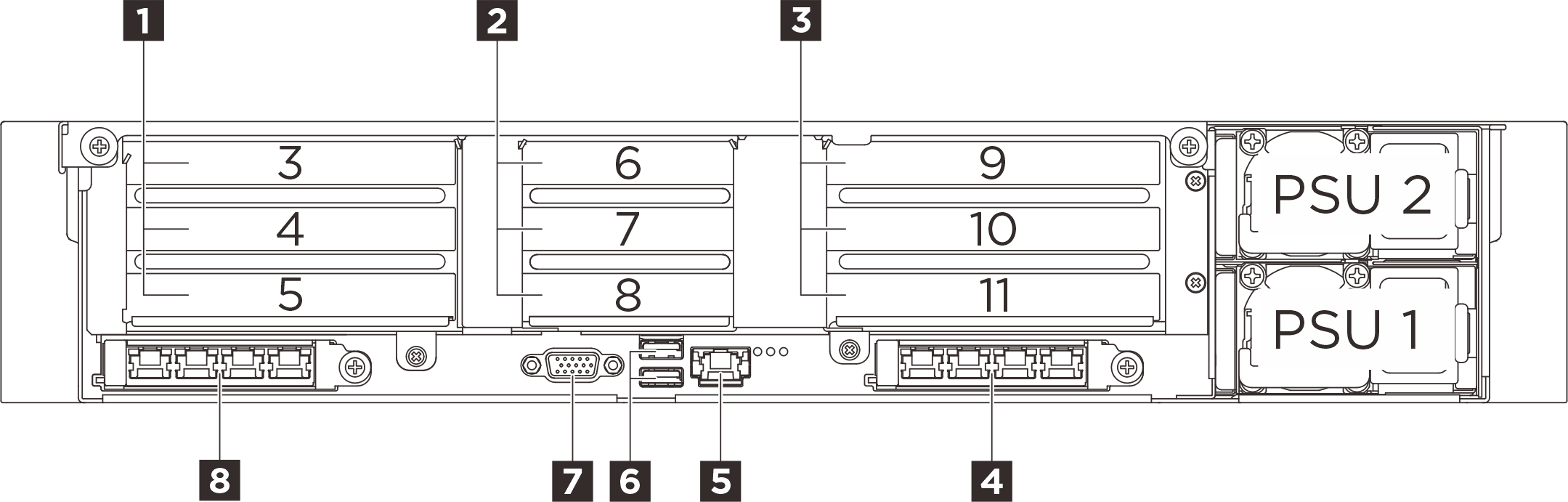

Abbildung 1. Rückansicht des Servermodells mit drei PCIe-Adaptern
Rear view of the sever model with three PCIe risers
Tabelle 1. Komponenten bei der Rückansicht des Servermodells mit drei PCIe-Adaptern
1 PCIe-Adapter 1 (PCIe-Steckplatz 3–5)2 PCIe-Adapter 2 (PCIe-Steckplatz 6–8)
3 PCIe-Adapter 3 (PCIe-Steckplatz 9–11)4 OCP-Steckplatz 2 (PCIe-Steckplatz 2)
5 XCC-Systemmanagement-Anschluss (10/100/1.000 Mbit/s RJ-45) (1 GB RJ-45)6 USB 3.2 Gen 1-Anschlüsse (5 Gbit/s)
7 VGA-Anschluss8 OCP-Steckplatz 1 (PCIe-Steckplatz 1)

1 PCIe-Adapter 1 (PCIe-Steckplatz 3–5)​

Installieren Sie PCIe-Adapter in diese Steckplätze. In der folgenden Tabelle sind die entsprechenden PCIe-Steckplätze für die PCIe-Adapter aufgelistet.
PCIe-SteckplatzAdapterkarte mit drei Steckplätzen (mit Netzteilanschluss)Adapterkarte mit zwei Steckplätzen
3x16 (Gen5 x8)––M.2-Laufwerkpositionen an der Rückseite
4x16 (Gen5 x16) *x16 (Gen5 x16) *x16 (Gen5 x8)
5x16 (Gen4 x16)x16 (Gen5 x16)x16 (Gen5 x8)x16 (Gen5 x16)
Anmerkung
* Steckplatz 4 unterstützt eine FHFL GPU mit doppelter Breite, die in den Steckplatz 3 und 4 installiert ist.

2 PCIe-Adapter 2 (PCIe-Steckplatz 6–8)​

Installieren Sie PCIe-Adapter in diese Steckplätze. In der folgenden Tabelle sind die entsprechenden PCIe-Steckplätze für die PCIe-Adapter aufgelistet.
PCIe-SteckplatzAdapterkarte mit drei Steckplätzen (ohne Netzteilanschluss)
6x16 (Gen5 x16)x16 (Gen5 x16)
7x16 (Gen5 x8)x16 (Gen5 x8)
8x16 (Gen5 x8)Position des seriellen Anschlusses

3 PCIe-Adapter 3 (PCIe-Steckplatz 9–11)​

Installieren Sie PCIe-Adapter in diese Steckplätze. In der folgenden Tabelle sind die entsprechenden PCIe-Steckplätze für die PCIe-Adapter aufgelistet.
PCIe-SteckplatzAdapterkarte mit drei Steckplätzen (mit Netzteilanschluss)Adapterkarte mit zwei Steckplätzen
9x16 (Gen5 x8)––
10x16 (Gen5 x16) *x16 (Gen5 x16) *x16 (Gen5 x8)
11x16 (Gen4 x16)x16 (Gen5 x16)x16 (Gen5 x8)
Anmerkung
* Steckplatz 10 unterstützt eine FHFL GPU mit doppelter Breite, die in den Steckplatz 9 und 10 installiert ist.

4 OCP-Steckplatz 2/8 OCP-Steckplatz 1​

Das System kann ein OCP-Modul für Netzwerkverbindungen mit 2 oder 4 Anschlüssen unterstützen. Die Anschlussnummerierung ist in den nachfolgenden Abbildungen dargestellt.
Abbildung 2. Anschlussnummerierung – OCP-Modul mit 2 Anschlüssen
Port numbering — 2-port OCP 3.0 Ethernet adapter
Abbildung 3. Anschlussnummerierung – OCP 3.0-Modul mit 4 Anschlüssen
Port numbering — 4-port OCP 3.0 Ethernet adapter

5 XCC-Systemmanagement-Anschluss (10/100/1.000 Mbit/s RJ-45) (1 GB RJ-45)​

Der Server verfügt über einen 1 Gb RJ-45-Anschluss, der für Lenovo XClarity Controller(XCC)-Funktionen vorgesehen ist. Sie können über den Systemverwaltungsanschluss direkt auf den Lenovo XClarity Controller zugreifen, indem Sie Ihren Laptop über ein Ethernet-Kabel mit dem Verwaltungsanschluss verbinden. Stellen Sie sicher, dass Sie die IP-Einstellungen auf dem Laptop so ändern, dass er sich im selben Netzwerk befindet, wie durch die Serverstandardeinstellungen vorgeben. Ein dediziertes Verwaltungsnetzwerk bietet zusätzliche Sicherheit, indem der Datenverkehr des Verwaltungsnetzwerks vom Produktionsnetzwerk physisch getrennt wird.

Weitere Informationen finden Sie hier:

6 USB 3.2 Gen 1-Anschlüsse (5 Gbit/s)​

  • Oberer Anschluss: Der Anschluss kann verwendet werden, um ein USB-kompatibles Gerät anzuschließen, z. B. eine USB-Tastatur, eine USB-Maus oder eine USB-Speichereinheit.

  • Unterer Anschluss: Der Anschluss kann als regulärer USB 3.2 Gen 1-Anschluss für das Hostbetriebssystem fungieren. Er kann verwendet werden, um ein USB-kompatibles Gerät anzuschließen, z. B. eine USB-Tastatur, eine USB-Maus oder eine USB-Speichereinheit.

    Wenn sich keine USB-Anschlüsse an der Vorderseite befinden, kann dieser Anschluss als USB 2.0 Lenovo XClarity Controller-Verwaltungsanschluss verwendet werden.

7 VGA-Anschluss​

Zum Anschließen eines Bildschirms.
