Rückansicht des Servermodells mit vier PCIe-Adaptern

Dieser Abschnitt enthält Informationen zur Rückansicht des Servermodells mit vier PCIe-Adaptern.

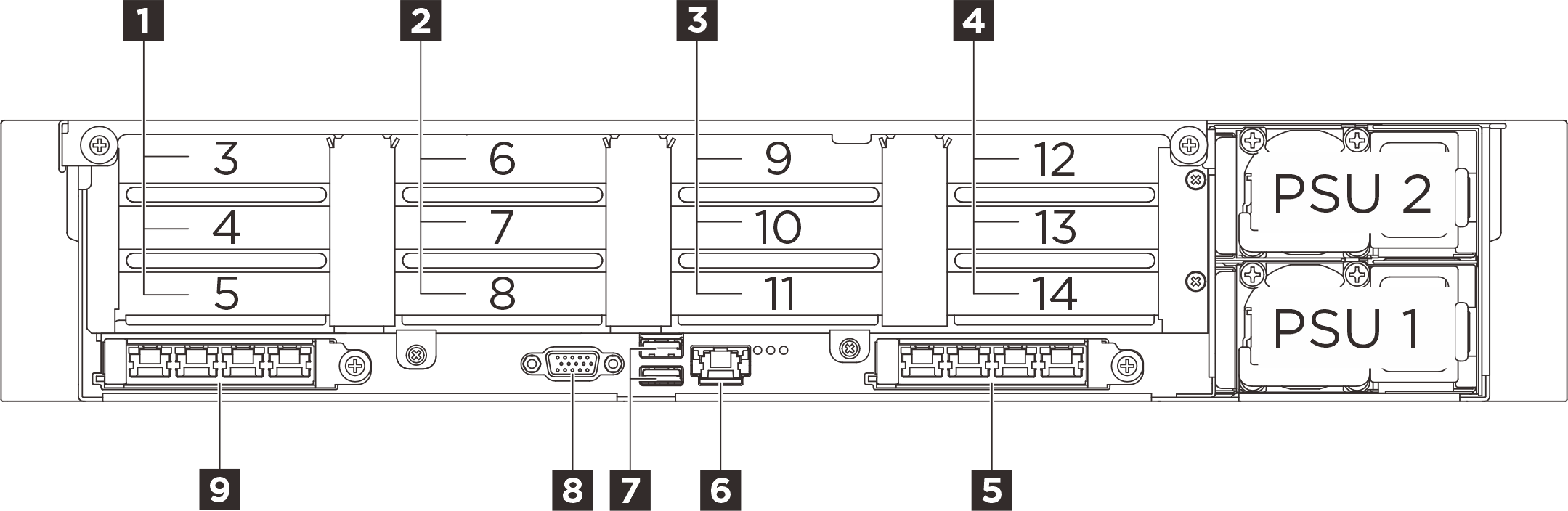

Abbildung 1. Rückansicht des Servermodells mit vier PCIe-Adaptern
Rear view of the sever model with four PCIe risers
Tabelle 1. Komponenten bei der Rückansicht des Servermodells mit vier PCIe-Adaptern
1 PCIe-Adapter A (PCIe-Steckplatz 3–5)2 PCIe-Adapter B (PCIe-Steckplatz 6–8)
3 PCIe-Adapter C (PCIe-Steckplatz 9–11)4 PCIe-Adapter D (PCIe-Steckplatz 12–14)
5 OCP-Steckplatz 2 (PCIe-Steckplatz 2)6 XCC-Systemmanagement-Anschluss (10/100/1.000 Mbit/s RJ-45) (1 GB RJ-45)
7 USB 3.2 Gen 1-Anschlüsse (5 Gbit/s)8 VGA-Anschluss
9 OCP-Steckplatz 1 (PCIe-Steckplatz 1)

1 PCIe-Adapter A (PCIe-Steckplatz 3–5)​

Installieren Sie PCIe-Adapter in diese Steckplätze. In der folgenden Tabelle sind die entsprechenden PCIe-Steckplätze für die PCIe-Adapter aufgelistet.
PCIe-SteckplatzAdapterkarte mit drei Steckplätzen (ohne Netzteilanschluss)
3x16 (Gen5 x16)
4x16 (Gen5 x8)
5x16 (Gen5 x8)

2 PCIe-Adapter B (PCIe-Steckplatz 6–8)​

Installieren Sie PCIe-Adapter in diese Steckplätze. In der folgenden Tabelle sind die entsprechenden PCIe-Steckplätze für die PCIe-Adapter aufgelistet.
PCIe-SteckplatzAdapterkarte mit drei Steckplätzen (ohne Netzteilanschluss)
6x16 (Gen5 x16)x16 (Gen5 x16)
7x16 (Gen5 x8)x16 (Gen5 x8)
8x16 (Gen5 x8)Position des seriellen Anschlusses

3 PCIe-Adapter C (PCIe-Steckplatz 9–11)​

Installieren Sie PCIe-Adapter in diese Steckplätze. In der folgenden Tabelle sind die entsprechenden PCIe-Steckplätze für die PCIe-Adapter aufgelistet.
PCIe-SteckplatzAdapterkarte mit drei Steckplätzen (ohne Netzteilanschluss)
9x16 (Gen5 x16)
10x16 (Gen5 x8)
11x16 (Gen5 x8)

4 PCIe-Adapter D (PCIe-Steckplatz 12–14)​

Installieren Sie PCIe-Adapter in diese Steckplätze. In der folgenden Tabelle sind die entsprechenden PCIe-Steckplätze für die PCIe-Adapter aufgelistet.
PCIe-SteckplatzAdapterkarte mit drei Steckplätzen (mit Netzteilanschluss)
12x16 (Gen5 x8)
13x16 (Gen5 x16)
14x16 (Gen4 x16)

5 OCP-Steckplatz 2/9 OCP-Steckplatz 1​

Das System kann ein OCP-Modul für Netzwerkverbindungen mit 2 oder 4 Anschlüssen unterstützen. Die Anschlussnummerierung ist in den nachfolgenden Abbildungen dargestellt.

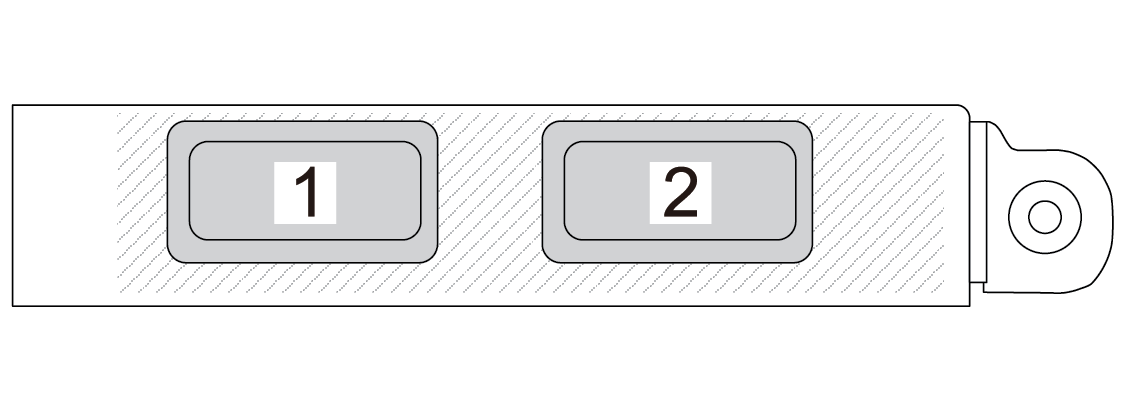

Abbildung 2. Anschlussnummerierung – OCP-Modul mit 2 Anschlüssen
Port numbering — 2-port OCP 3.0 Ethernet adapter

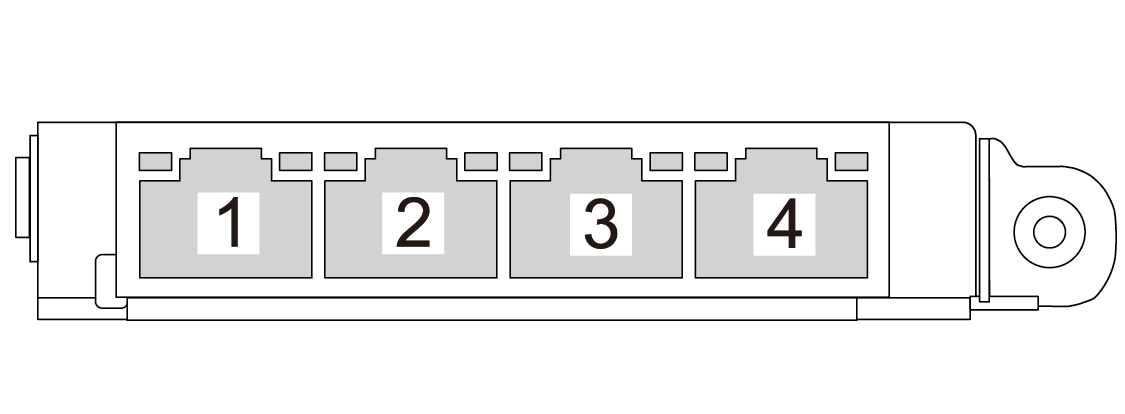

Abbildung 3. Anschlussnummerierung – OCP 3.0-Modul mit 4 Anschlüssen
Port numbering — 4-port OCP 3.0 Ethernet adapter

6 XCC-Systemmanagement-Anschluss (10/100/1.000 Mbit/s RJ-45) (1 GB RJ-45)​

Der Server verfügt über einen 1 Gb RJ-45-Anschluss, der für Lenovo XClarity Controller(XCC)-Funktionen vorgesehen ist. Sie können über den Systemverwaltungsanschluss direkt auf den Lenovo XClarity Controller zugreifen, indem Sie Ihren Laptop über ein Ethernet-Kabel mit dem Verwaltungsanschluss verbinden. Stellen Sie sicher, dass Sie die IP-Einstellungen auf dem Laptop so ändern, dass er sich im selben Netzwerk befindet, wie durch die Serverstandardeinstellungen vorgeben. Ein dediziertes Verwaltungsnetzwerk bietet zusätzliche Sicherheit, indem der Datenverkehr des Verwaltungsnetzwerks vom Produktionsnetzwerk physisch getrennt wird.

Weitere Informationen finden Sie hier:

7 USB 3.2 Gen 1-Anschlüsse (5 Gbit/s)​

  • Oberer Anschluss: Der Anschluss kann verwendet werden, um ein USB-kompatibles Gerät anzuschließen, z. B. eine USB-Tastatur, eine USB-Maus oder eine USB-Speichereinheit.

  • Unterer Anschluss: Der Anschluss kann als regulärer USB 3.2 Gen 1-Anschluss für das Hostbetriebssystem fungieren. Er kann verwendet werden, um ein USB-kompatibles Gerät anzuschließen, z. B. eine USB-Tastatur, eine USB-Maus oder eine USB-Speichereinheit.

    Wenn sich keine USB-Anschlüsse an der Vorderseite befinden, kann dieser Anschluss als USB 2.0 Lenovo XClarity Controller-Verwaltungsanschluss verwendet werden.

8 VGA-Anschluss​

Zum Anschließen eines Bildschirms.
