Vista posterior del modelo de servidor con cuatro expansiones PCIe

Esta sección contiene información sobre la vista posterior del modelo de servidor con cuatro expansiones PCIe.

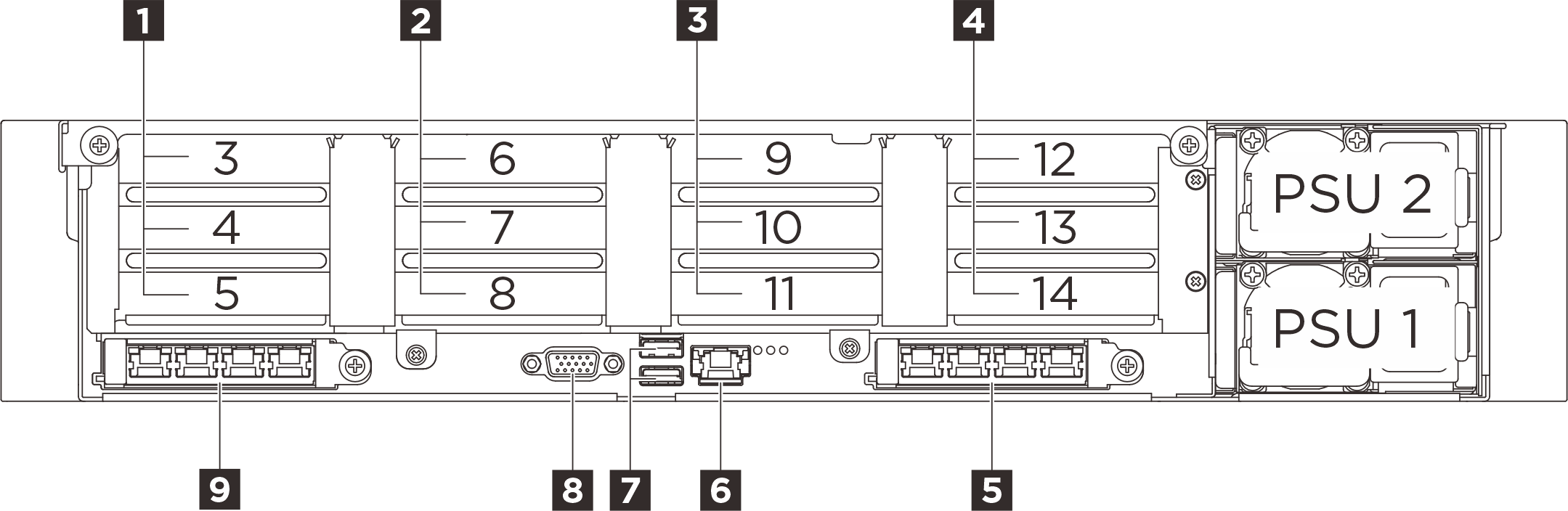

Figura 1. Vista posterior del modelo de servidor con cuatro expansiones PCIe
Rear view of the sever model with four PCIe risers
Tabla 1. Componentes de la vista posterior del modelo de servidor con cuatro expansiones PCIe
1 Expansión PCIe A (ranura de PCIe 3-5)2 Expansión PCIe B (ranura de PCIe 6-8)
3 Expansión PCIe C (ranura de PCIe 9-11)4 Expansión PCIe D (ranura de PCIe 12-14)
5 Ranura de OCP 2 (ranura de PCIe 2)6 Puerto de gestión del sistema XCC (10/100/1000 Mbps RJ-45) (1 GB RJ-45)
7 Conectores USB 3.2 Gen 1 (5 Gbps)8 Conector VGA
9 Ranura de OCP 1 (ranura de PCIe 1)

1 Expansión PCIe A (ranura de PCIe 3-5)​

Instale los adaptadores PCIe en estas ranuras. Consulte la siguiente tabla para conocer las ranuras de PCIe correspondientes a las expansiones de PCIe.
Ranura PCIeExpansión de tres ranuras (sin conector de alimentación)
3x16 (Gen5 x16)
4x16 (Gen5 x8)
5x16 (Gen5 x8)

2 Expansión PCIe B (ranura de PCIe 6-8)​

Instale los adaptadores PCIe en estas ranuras. Consulte la siguiente tabla para conocer las ranuras de PCIe correspondientes a las expansiones de PCIe.
Ranura PCIeExpansión de tres ranuras (sin conector de alimentación)
6x16 (Gen5 x16)x16 (Gen5 x16)
7x16 (Gen5 x8)x16 (Gen5 x8)
8x16 (Gen5 x8)Bahía de puerto serie

3 Expansión PCIe C (ranura de PCIe 9-11)​

Instale los adaptadores PCIe en estas ranuras. Consulte la siguiente tabla para conocer las ranuras de PCIe correspondientes a las expansiones de PCIe.
Ranura PCIeExpansión de tres ranuras (sin conector de alimentación)
9x16 (Gen5 x16)
10x16 (Gen5 x8)
11x16 (Gen5 x8)

4 Expansión PCIe D (ranura de PCIe 12-14)​

Instale los adaptadores PCIe en estas ranuras. Consulte la siguiente tabla para conocer las ranuras de PCIe correspondientes a las expansiones de PCIe.
Ranura PCIeExpansión de tres ranuras (con conector de alimentación)
12x16 (Gen5 x8)
13x16 (Gen5 x16)
14x16 (Gen4 x16)

5 Ranura 2 para OCP / 9 Ranura 1 para OCP​

El sistema puede admitir un módulo OCP de 2 o 4 puertos para conexiones de red. La numeración de puertos se muestra en las siguientes ilustraciones.
Figura 2. Numeración de puertos: módulo OCP de 2 puertos
Port numbering — 2-port OCP 3.0 Ethernet adapter
Figura 3. Numeración de puertos: módulo OCP 3.0 de 4 puertos
Port numbering — 4-port OCP 3.0 Ethernet adapter

6 Puerto de gestión del sistema XCC (10/100/1000 Mbps RJ-45) (1 GB RJ-45)​

El servidor tiene un conector RJ-45 de 1 GB dedicado a las funciones de Lenovo XClarity Controller (XCC). A través del puerto de gestión del sistema, puede acceder a Lenovo XClarity Controller directamente conectando su equipo portátil al puerto de gestión con un cable Ethernet. Asegúrese de modificar los valores IP del portátil de modo que esté en la misma red que los valores predeterminados del servidor. Una red de gestión dedicada proporciona seguridad adicional que separa físicamente el tráfico de la red de gestión de aquel de la red de producción.

Para obtener más información, consulte lo siguiente:

7 Conectores USB 3.2 Gen 1 (5 Gbps)​

  • Conector superior: El conector se puede utilizar para conectar un dispositivo compatible con USB, como un teclado USB, un mouse USB o un dispositivo de almacenamiento USB.

  • Conector inferior: El conector puede funcionar como conector USB 3.2 Gen 1 normal para el SO host; se puede utilizar para conectar un dispositivo compatible con USB, como un teclado USB, un mouse USB o un dispositivo de almacenamiento USB.

    Cuando no hay conectores USB en la parte frontal, este conector puede funcionar como un puerto de gestión USB 2.0 de Lenovo XClarity Controller.

8 Conector VGA​

Conecte un monitor a este conector.
