Vue arrière du modèle de serveur équipé de quatre cartes mezzanines PCIe

Cette section contient des informations sur la vue arrière du modèle de serveur doté de quatre cartes mezzanines PCIe.

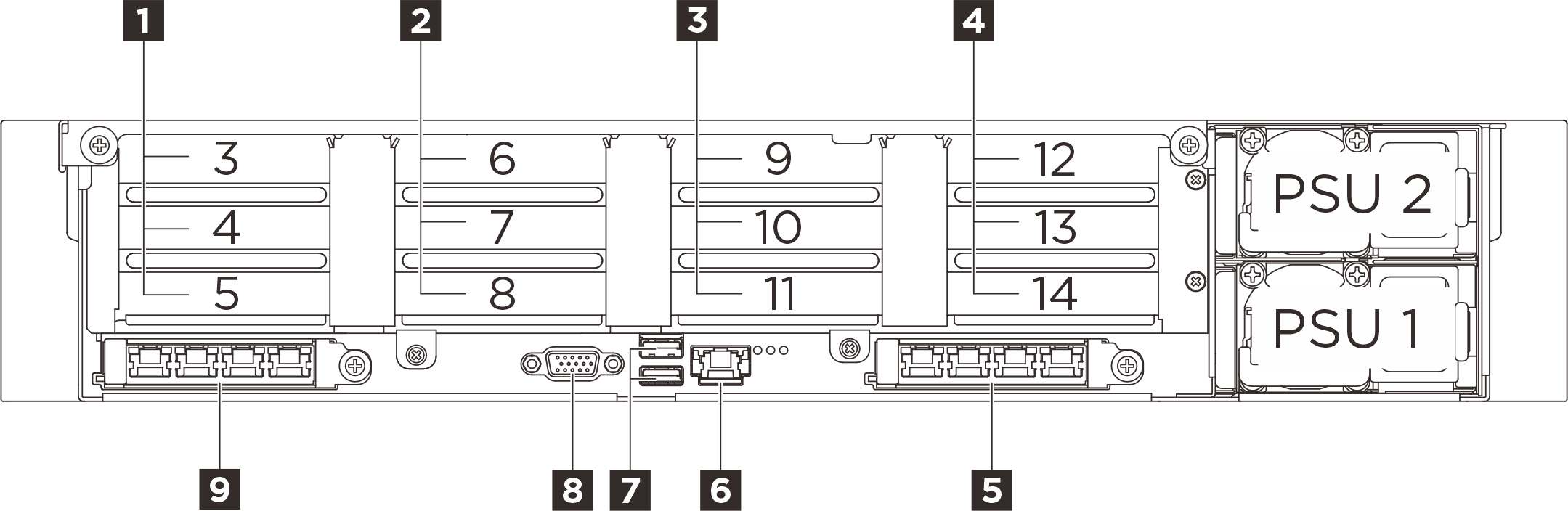

Figure 1. Vue arrière du modèle de serveur équipé de quatre cartes mezzanines PCIe
Rear view of the sever model with four PCIe risers
Tableau 1. Composants depuis la vue arrière du modèle de serveur doté de quatre cartes mezzanines PCIe
1 Carte mezzanine PCIe A (emplacement PCIe 3-5)2 Carte mezzanine PCIe B (emplacement PCIe 6-8)
3 Carte mezzanine PCIe C (emplacement PCIe 9-11)4 Carte mezzanine PCIe D (emplacement PCIe 12-14)
5 Emplacement OCP 2 (emplacement PCIe 2)6 Port de gestion du système XCC (10/100/1 000 Mb/s RJ-45) (RJ45 1 Gb)
7 Connecteurs USB 3.2 Gen 1 (5 Gbit/s)8 Connecteur VGA
9 Emplacement OCP 1 (emplacement PCIe 1)

1 Carte mezzanine PCIe A (emplacement PCIe 3-5)

Installez les adaptateurs PCIe dans ces emplacements. Consultez le tableau ci-après pour connaître les emplacements PCIe correspondant aux blocs mezzanines PCIe.
Emplacement PCIeCarte mezzanine à trois emplacements (sans connecteur d’alimentation)
3x16 (Gen5 x16)
4x16 (Gen5 x8)
5x16 (Gen5 x8)

2 Carte mezzanine PCIe B (emplacement PCIe 6-8)

Installez les adaptateurs PCIe dans ces emplacements. Consultez le tableau ci-après pour connaître les emplacements PCIe correspondant aux blocs mezzanines PCIe.
Emplacement PCIeCarte mezzanine à trois emplacements (sans connecteur d’alimentation)
6x16 (Gen5 x16)x16 (Gen5 x16)
7x16 (Gen5 x8)x16 (Gen5 x8)
8x16 (Gen5 x8)Baie de port série

3 Carte mezzanine PCIe C (emplacement PCIe 9-11)

Installez les adaptateurs PCIe dans ces emplacements. Consultez le tableau ci-après pour connaître les emplacements PCIe correspondant aux blocs mezzanines PCIe.
Emplacement PCIeCarte mezzanine à trois emplacements (sans connecteur d’alimentation)
9x16 (Gen5 x16)
10x16 (Gen5 x8)
11x16 (Gen5 x8)

4 Carte mezzanine PCIe D (emplacement PCIe 12-14)

Installez les adaptateurs PCIe dans ces emplacements. Consultez le tableau ci-après pour connaître les emplacements PCIe correspondant aux blocs mezzanines PCIe.
Emplacement PCIeCarte mezzanine à trois emplacements (avec connecteur d’alimentation)
12x16 (Gen5 x8)
13x16 (Gen5 x16)
14x16 (Gen4 x16)

5 Emplacement OCP 2 / 9 Emplacement OCP 1

Le système peut prendre en charge un module OCP à 2 ou 4 ports pour les connexions réseau. La numérotation des ports est indiquée dans les illustrations ci-dessous.

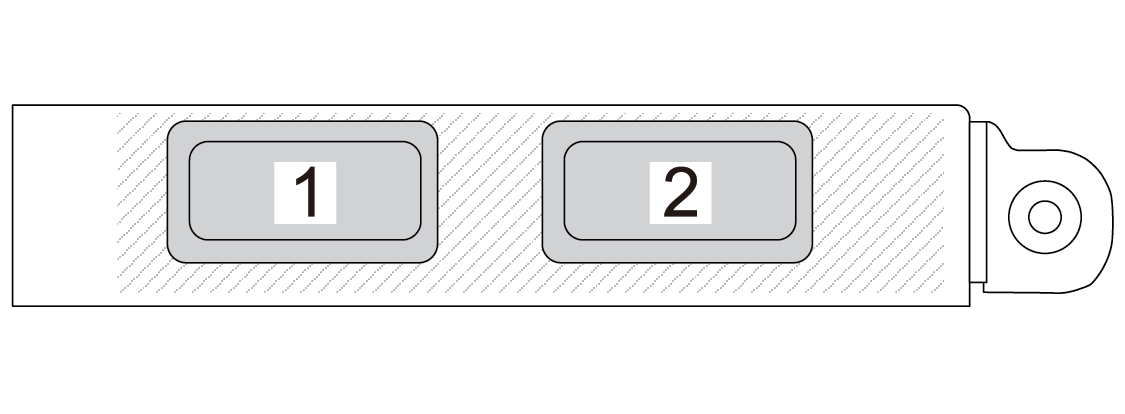

Figure 2. Numéro de port — Module OCP à 2 ports
Port numbering — 2-port OCP 3.0 Ethernet adapter

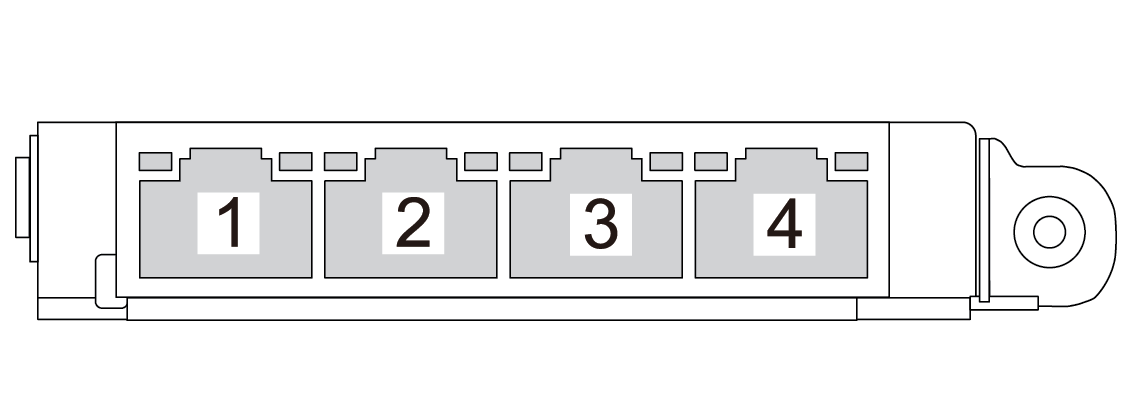

Figure 3. Numéro de port — Module OCP 3.0 à 4 ports
Port numbering — 4-port OCP 3.0 Ethernet adapter

6 Port de gestion du système XCC (10/100/1 000 Mb/s RJ-45) (RJ45 1 Gb)

Le serveur dispose d’un connecteur RJ-45 1 Gb dédié aux fonctions de Lenovo XClarity Controller (XCC). Via le port de gestion du système, vous pouvez accéder au Lenovo XClarity Controller directement en connectant votre ordinateur portable au port de gestion à l’aide d’un câble Ethernet. Vérifiez que vous modifiez les paramètres IP de l’ordinateur portable, pour qu’il soit sur le même réseau que les paramètres par défaut du serveur. Un réseau de gestion dédié est plus sécurisé, car il permet de séparer physiquement le trafic de réseau de gestion du réseau de production.

7 Connecteurs USB 3.2 Gen 1 (5 Gbit/s)

  • Connecteur supérieur : Le connecteur peut permettre de brancher un périphérique compatible USB, tel qu’un clavier USB, une souris USB ou un périphérique de stockage USB.

  • Connecteur inférieur : Le connecteur peut fonctionner comme un connecteur USB 3.2 Gen 1 standard vers le système d’exploitation hôte ; il peut être utilisé pour connecter un périphérique compatible USB, tel qu’un clavier USB, une souris USB ou un dispositif de stockage USB.

    Lorsqu’il n’y a pas de connecteur USB à l’avant, ce connecteur peut fonctionner comme un port de gestion Lenovo XClarity Controller USB 2.0.

8 Connecteur VGA

Ce connecteur permet de relier un moniteur.
