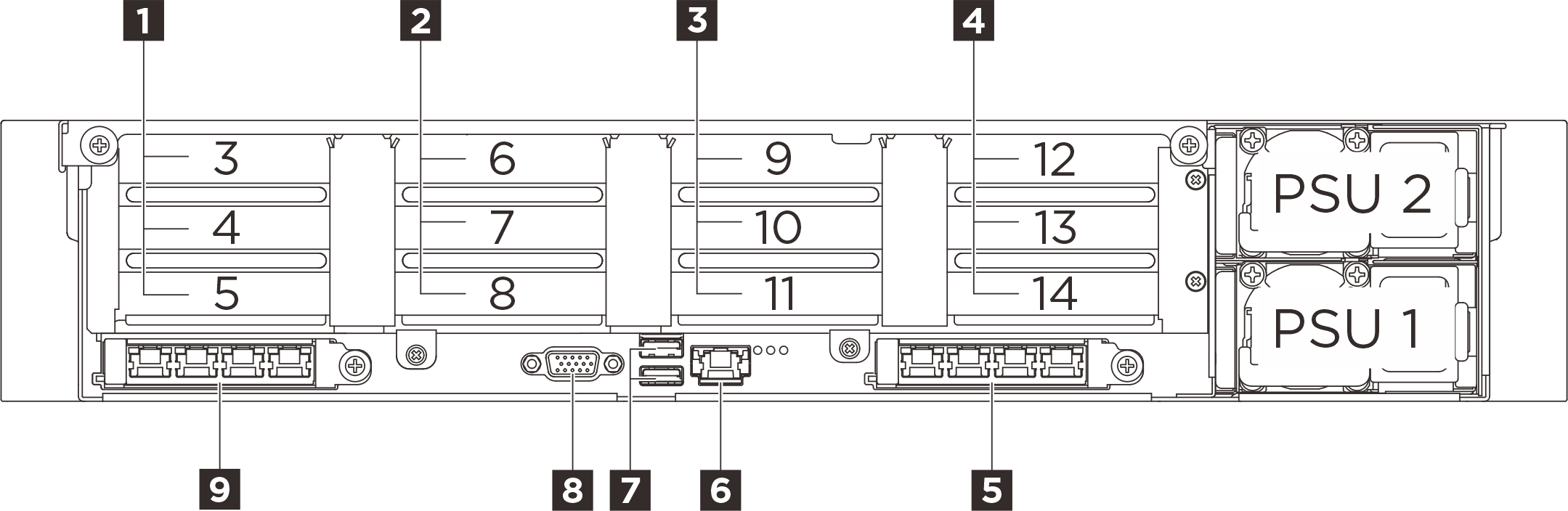

มุมมองด้านหลังของรุ่นเซิร์ฟเวอร์ที่มีตัวยก PCIe สี่ตัว
ส่วนนี้ประกอบด้วยข้อมูลบนมุมมองด้านหลังของรุ่นเซิร์ฟเวอร์ที่มีตัวยก PCIe สี่ตัว
| 1 ตัวยก PCIe A (ช่องเสียบ PCIe 3-5) | 2 ตัวยก PCIe B (ช่องเสียบ PCIe 6-8) |
| 3 ตัวยก PCIe C (ช่องเสียบ PCIe 9-11) | 4 ตัวยก PCIe D (ช่องเสียบ PCIe 12-14) |
| 5 ช่องเสียบ OCP 2 (ช่องเสียบ PCIe 2) | 6 พอร์ตการจัดการระบบ XCC (10/100/1000 Mbps RJ-45) (1 GB RJ-45) |
| 7 ขั้วต่อ USB 3.2 Gen 1 (5 Gbps) | 8 ขั้วต่อ VGA |
| 9 ช่องเสียบ OCP 1 (ช่องเสียบ PCIe 1) |
1 ตัวยก PCIe A (ช่องเสียบ PCIe 3-5)
| ช่อง PCIe | ตัวยกสามช่องเสียบ (ไม่มีขั้วต่อไฟฟ้า) |
|---|---|
| 3 | x16 (Gen5 x16) |
| 4 | x16 (Gen5 x8) |
| 5 | x16 (Gen5 x8) |
2 ตัวยก PCIe B (ช่องเสียบ PCIe 6-8)
| ช่อง PCIe | ตัวยกสามช่องเสียบ (ไม่มีขั้วต่อไฟฟ้า) | |
|---|---|---|
| 6 | x16 (Gen5 x16) | x16 (Gen5 x16) |
| 7 | x16 (Gen5 x8) | x16 (Gen5 x8) |
| 8 | x16 (Gen5 x8) | ช่องใส่พอร์ตอนุกรม |
3 ตัวยก PCIe C (ช่องเสียบ PCIe 9-11)
| ช่อง PCIe | ตัวยกสามช่องเสียบ (ไม่มีขั้วต่อไฟฟ้า) |
|---|---|
| 9 | x16 (Gen5 x16) |
| 10 | x16 (Gen5 x8) |
| 11 | x16 (Gen5 x8) |
4 ตัวยก PCIe D (ช่องเสียบ PCIe 12-14)
| ช่อง PCIe | ตัวยกสามช่องเสียบ (มีขั้วต่อไฟฟ้า) |
|---|---|
| 12 | x16 (Gen5 x8) |
| 13 | x16 (Gen5 x16) |
| 14 | x16 (Gen4 x16) |

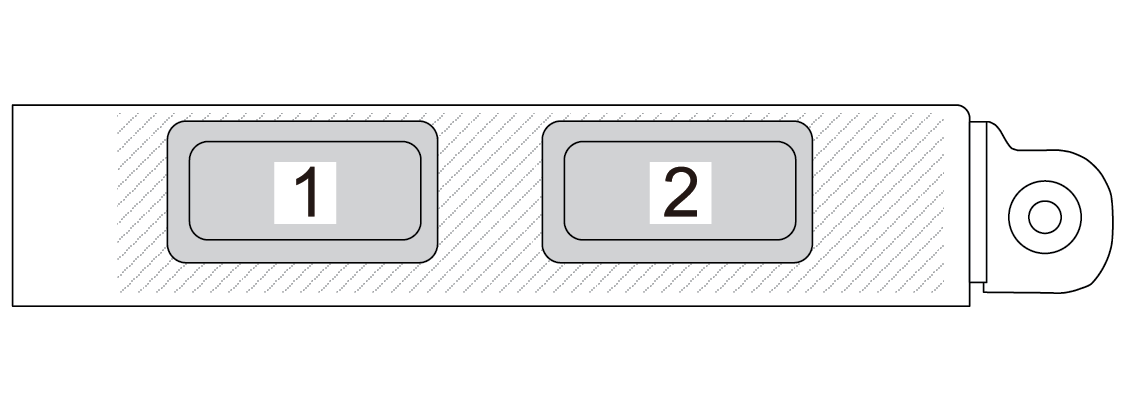

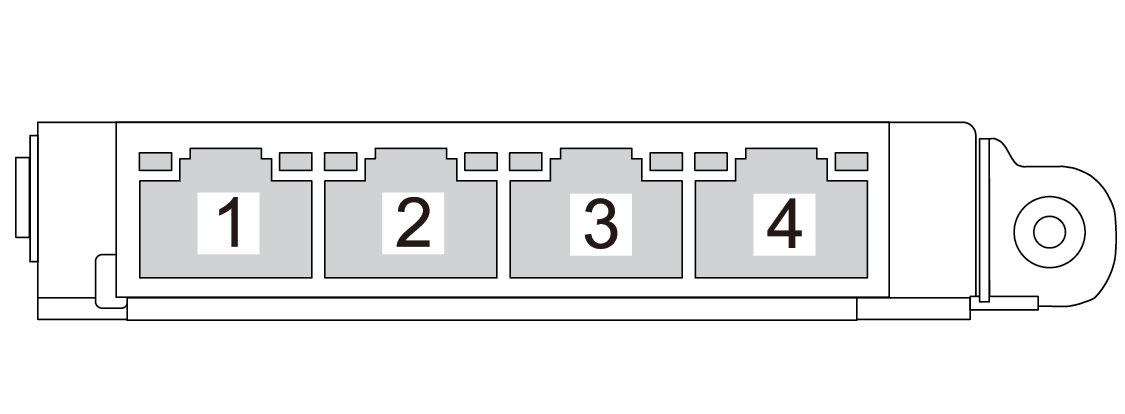

5 ช่องเสียบ OCP 2 / 9 ช่องเสียบ OCP 1
6 พอร์ตการจัดการระบบ XCC (10/100/1000 Mbps RJ-45) (1 GB RJ-45)
เซิร์ฟเวอร์มีขั้วต่อ 1 GB RJ-45 ที่กำหนดให้เฉพาะฟังก์ชัน Lenovo XClarity Controller (XCC) คุณสามารถเข้าถึง Lenovo XClarity Controller ได้โดยตรงผ่านทางพอร์ตการจัดการระบบ โดยการเชื่อมต่อแล็บท็อปของคุณกับพอร์ตการจัดการโดยใช้สายอีเทอร์เน็ต ตรวจสอบให้มั่นใจว่าคุณแก้ไขการตั้งค่า IP บนแล็บท็อปของคุณเพื่อให้อยู่ในเครือข่ายเดียวกันกับการตั้งค่าเริ่มต้นของเซิร์ฟเวอร์แล้ว เครือข่ายการจัดการเฉพาะจะระบุการรักษาความปลอดภัยเพิ่มเติมโดยแยกการรับส่งข้อมูลทางเครือข่ายออกจากเครือข่ายการผลิต
7 ขั้วต่อ USB 3.2 Gen 1 (5 Gbps)
ขั้วต่อด้านบน: สามารถใช้ขั้วต่อเพื่อเชื่อมต่ออุปกรณ์ที่ใช้งานร่วมกับ USB ได้ เช่น คีย์บอร์ด USB, เมาส์ USB หรืออุปกรณ์จัดเก็บข้อมูล USB
ขั้วต่อด้านล่าง: ขั้วต่อสามารถทำหน้าที่เป็นขั้วต่อ USB 3.2 Gen 1 ปกติสำหรับระบบปฏิบัติการโฮสต์ ซึ่งสามารถใช้เพื่อเชื่อมต่ออุปกรณ์ที่ใช้งานร่วมกับ USB ได้ เช่น คีย์บอร์ด USB, เมาส์ USB หรืออุปกรณ์จัดเก็บข้อมูล USB
เมื่อไม่มีขั้วต่อ USB ที่ด้านหน้า ขั้วต่อนี้สามารถทำหน้าที่เป็นพอร์ตการจัดการ USB 2.0 Lenovo XClarity Controller ได้
8 ขั้วต่อ VGA
เชื่อมต่อจอภาพเข้ากับขั้วต่อนี้
