Вид сзади модели сервера с четырьмя платами-адаптерами Riser PCIe

В этом разделе представлены сведения о задней панели модели сервера с четырьмя платами-адаптерами Riser PCIe.

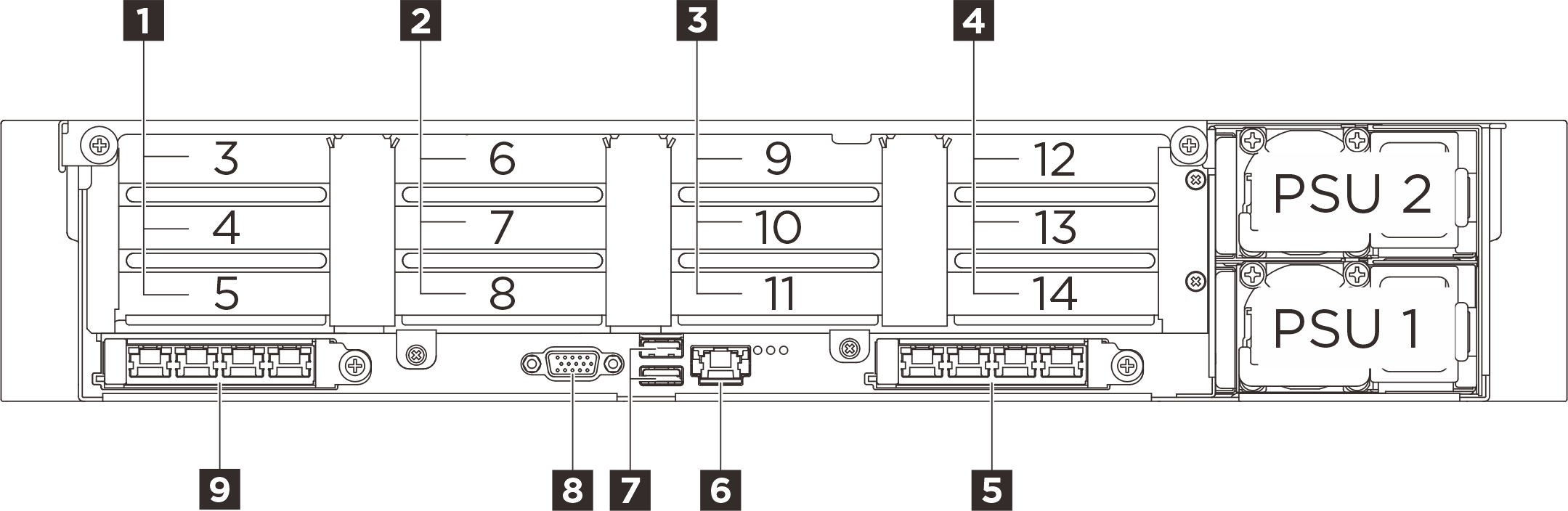

Рис. 1. Вид сзади модели сервера с четырьмя платами-адаптерами Riser PCIe
Rear view of the sever model with four PCIe risers
Табл. 1. Компоненты на задней панели модели сервера с четырьмя платами-адаптерами Riser PCIe
1 Плата-адаптер Riser PCIe A (гнезда PCIe 3–5)2 Плата-адаптер Riser PCIe B (гнезда PCIe 6–8)
3 Плата-адаптер Riser PCIe C (гнезда PCIe 9–11)4 Плата-адаптер Riser PCIe D (гнезда PCIe 12–14)
5 Гнездо OCP 2 (гнездо PCIe 2)6 Порт управления системой XCC (RJ-45 10/100/1000 Мбит/с) (RJ-45 1 Гбит/с)
7 Разъемы USB 3.2 Gen 1 (5 Гбит/с)8 Разъем VGA
9 Гнездо OCP 1 (гнездо PCIe 1)

1 Плата-адаптер Riser PCIe A (гнезда PCIe 3–5)​

В эти гнезда устанавливаются адаптеры PCIe. Гнезда PCIe, соответствующие платам-адаптерам Riser PCIe, см. в следующей таблице.
Гнездо PCIeПлата-адаптер Riser с тремя гнездами (без разъема питания)
3x16 (Gen5 x16)
4x16 (Gen5 x8)
5x16 (Gen5 x8)

2 Плата-адаптер Riser PCIe B (гнезда PCIe 6–8)​

В эти гнезда устанавливаются адаптеры PCIe. Гнезда PCIe, соответствующие платам-адаптерам Riser PCIe, см. в следующей таблице.
Гнездо PCIeПлата-адаптер Riser с тремя гнездами (без разъема питания)
6x16 (Gen5 x16)x16 (Gen5 x16)
7x16 (Gen5 x8)x16 (Gen5 x8)
8x16 (Gen5 x8)Отсек последовательного порта

3 Плата-адаптер Riser PCIe C (гнезда PCIe 9–11)​

В эти гнезда устанавливаются адаптеры PCIe. Гнезда PCIe, соответствующие платам-адаптерам Riser PCIe, см. в следующей таблице.
Гнездо PCIeПлата-адаптер Riser с тремя гнездами (без разъема питания)
9x16 (Gen5 x16)
10x16 (Gen5 x8)
11x16 (Gen5 x8)

4 Плата-адаптер Riser PCIe D (гнезда PCIe 12–14)​

В эти гнезда устанавливаются адаптеры PCIe. Гнезда PCIe, соответствующие платам-адаптерам Riser PCIe, см. в следующей таблице.
Гнездо PCIeПлата-адаптер Riser с тремя гнездами (c разъемом питания)
12x16 (Gen5 x8)
13x16 (Gen5 x16)
14x16 (Gen4 x16)

5 Гнездо OCP 2 / 9 Гнездо OCP 1​

Для сетевых подключений система может поддерживать 2-портовый или 4-портовый модуль OCP. Нумерация портов представлена на рисунках ниже.
Рис. 2. Нумерация портов 2-портового модуля OCP
Port numbering — 2-port OCP 3.0 Ethernet adapter
Рис. 3. Нумерация портов 4-портового модуля OCP 3.0
Port numbering — 4-port OCP 3.0 Ethernet adapter

6 Порт управления системой XCC (RJ-45 10/100/1000 Мбит/с) (RJ-45 1 Гбит/с)​

На сервере имеется разъем RJ-45 1 Гбит/с, предназначенный для функций Lenovo XClarity Controller (XCC). С помощью порта управления системой можно осуществлять доступ к Lenovo XClarity Controller напрямую, подключив ноутбук к порту управления кабелем Ethernet. Измените IP-параметры на ноутбуке так, чтобы он находился в той же сети, к какой относятся параметры по умолчанию сервера. Выделенная сеть управления обеспечивает дополнительную защиту благодаря физическому отделению трафика сети управления из рабочей сети.

Дополнительные сведения см. в следующем разделе:

7 Разъемы USB 3.2 Gen 1 (5 Гбит/с)​

  • Верхний разъем. Этот разъем можно использовать для подключения устройств, поддерживающих интерфейс USB, например USB-клавиатуры, USB-мыши или USB-устройства хранения.

  • Нижний разъем. Разъем может функционировать как обычный разъем USB 3.2 Gen 1 к ОС хоста; его можно использовать для подключения устройств, поддерживающих интерфейс USB, например USB-клавиатуры, USB-мыши или USB-устройства хранения.

    Если на лицевой панели нет разъемов USB, этот разъем может функционировать как порт управления USB 2.0 Lenovo XClarity Controller.

8 Разъем VGA​

Подключите монитор к этому разъему.
