Vista traseira do modelo de servidor com quatro placas riser PCIe

Esta seção contém informações sobre a vista traseira do modelo de servidor com quatro placas riser PCIe.

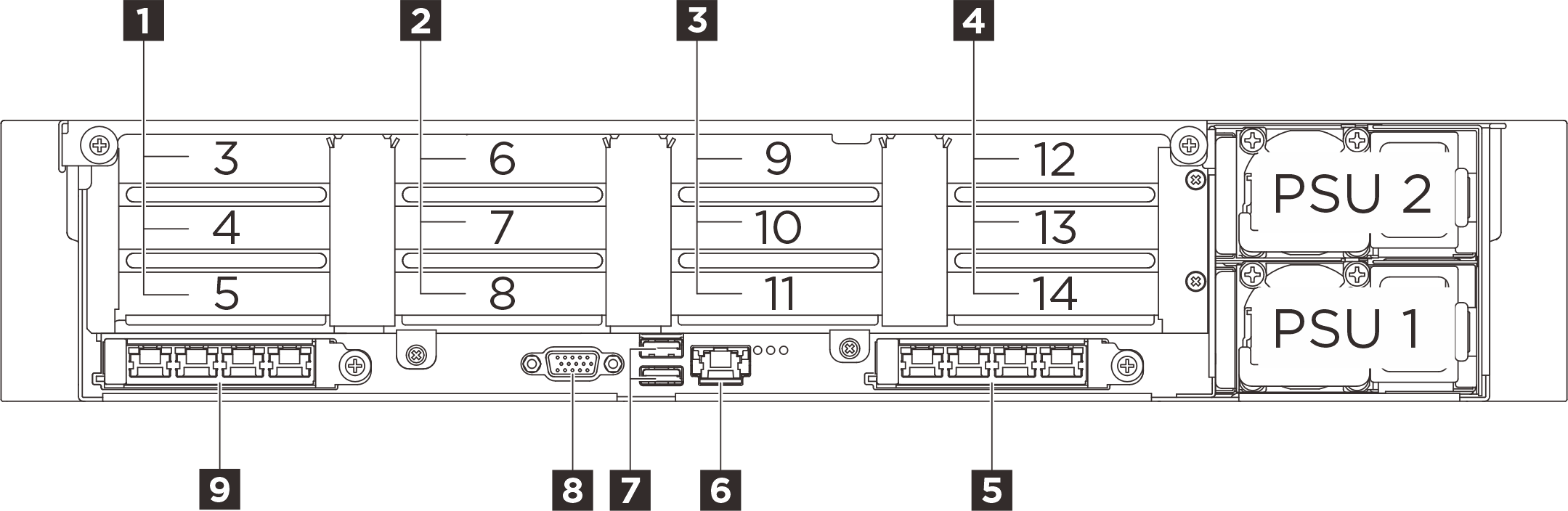

Figura 1. Vista traseira do modelo de servidor com quatro placas riser PCIe
Rear view of the sever model with four PCIe risers
Tabela 1. Componentes na vista traseira do modelo de servidor com quatro placas riser PCIe
1 Placa riser PCIe A (slots PCIe 3-5)2 Placa riser PCIe B (slots PCIe 6-8)
3 Placa riser PCIe C (slots PCIe 9-11)4 Placa riser PCIe D (slots PCIe 12-14)
5 Slot OCP 2 (slot PCIe 2)6 Porta de gerenciamento de sistema do XCC (10/100/1.000 Mbps RJ-45) (1 GB RJ-45)
7 Conectores USB 3.2 Gen 1 (5 Gbps)8 Conector VGA
9 Slot OCP 1 (slot PCIe 1)

1 Placa riser PCIe A (slots PCIe 3-5)​

Instale adaptadores PCIe nesses slots. Consulte a tabela a seguir para slots PCIe que correspondem às placas riser PCIe.
Slot PCIePlaca riser de três slots (sem conector de energia)
3x16 (Gen5 x16)
4x16 (Gen5 x8)
5x16 (Gen5 x8)

2 Placa riser PCIe B (slots PCIe 6-8)​

Instale adaptadores PCIe nesses slots. Consulte a tabela a seguir para slots PCIe que correspondem às placas riser PCIe.
Slot PCIePlaca riser de três slots (sem conector de energia)
6x16 (Gen5 x16)x16 (Gen5 x16)
7x16 (Gen5 x8)x16 (Gen5 x8)
8x16 (Gen5 x8)Compartimento da porta serial

3 Placa riser PCIe C (slots PCIe 9-11)​

Instale adaptadores PCIe nesses slots. Consulte a tabela a seguir para slots PCIe que correspondem às placas riser PCIe.
Slot PCIePlaca riser de três slots (sem conector de energia)
9x16 (Gen5 x16)
10x16 (Gen5 x8)
11x16 (Gen5 x8)

4 Placa riser PCIe D (slots PCIe 12-14)​

Instale adaptadores PCIe nesses slots. Consulte a tabela a seguir para slots PCIe que correspondem às placas riser PCIe.
Slot PCIePlaca riser de três slots (com conector de energia)
12x16 (Gen5 x8)
13x16 (Gen5 x16)
14x16 (Gen4 x16)

5 OCP slot 2 / 9 OCP slot 1​

O sistema pode ser compatível com um módulo OCP de 2 portas ou 4 portas para conexões de rede. A numeração das portas é mostrada nas ilustrações abaixo.

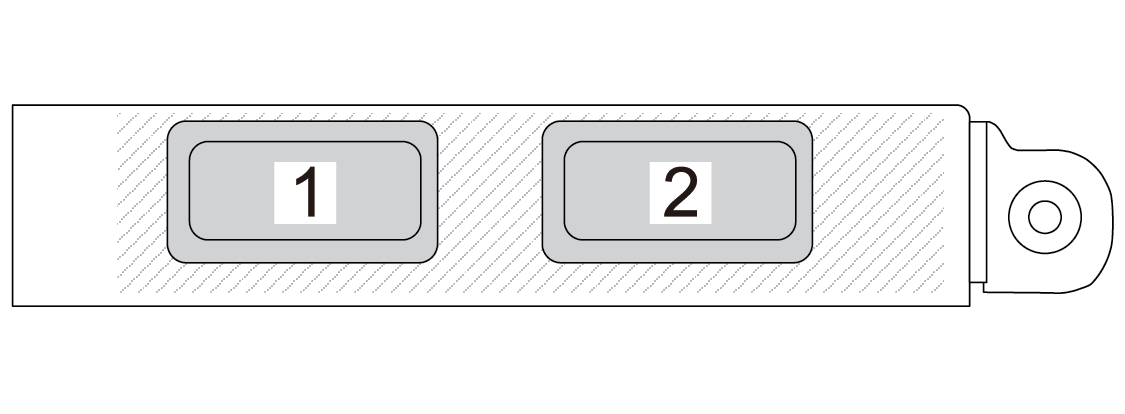

Figura 2. Numeração da porta – módulo OCP de 2 portas
Port numbering — 2-port OCP 3.0 Ethernet adapter

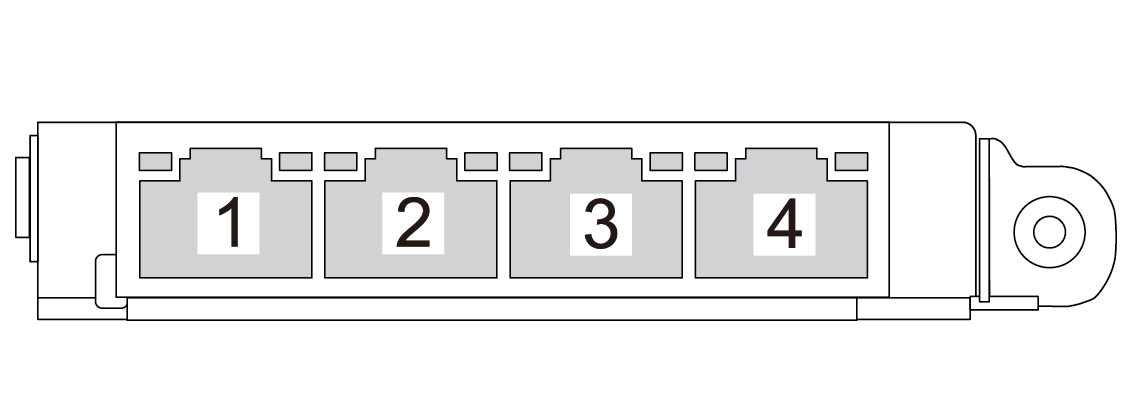

Figura 3. Numeração da porta – módulo OCP 3.0 de 4 portas
Port numbering — 4-port OCP 3.0 Ethernet adapter

6 Porta de gerenciamento de sistema do XCC (10/100/1.000 Mbps RJ-45) (1 GB RJ-45)​

O servidor tem um conector RJ-45 de 1 GB dedicado a funções do Lenovo XClarity Controller (XCC). Através da porta de gerenciamento de sistemas, é possível acessar o Lenovo XClarity Controller diretamente conectando o laptop à porta de gerenciamento usando um cabo Ethernet. Certifique-se de modificar as configurações de IP no laptop de modo que ele esteja na mesma rede das configurações padrão do servidor. Uma rede de gerenciamento dedicada fornece segurança adicional separando fisicamente o tráfego de rede de gerenciamento da rede de produção.

Consulte o seguinte para obter mais informações:

7 Conectores USB 3.2 Gen 1 (5 Gbps)​

  • Conector superior: O conector pode ser usado para conectar um dispositivo compatível com USB, como um teclado USB, um mouse USB ou um dispositivo de armazenamento USB.

  • Conector inferior: O conector pode funcionar como um conector USB 3.2 Gen 1 normal para o sistema operacional host; ele pode ser usado para conectar um dispositivo compatível com USB, como um teclado USB, um mouse USB ou um dispositivo de armazenamento USB.

    Quando não há conectores USB na parte frontal, esse conector pode funcionar como uma porta de geranciamento do Lenovo XClarity Controller USB 2.0.

8 Conector VGA​

Conecte um monitor nesse conector.
