配備四個 PCIe 擴充卡之伺服器型號的背面圖

本節包含配備四個 PCIe 擴充卡之伺服器型號背面圖的相關資訊。

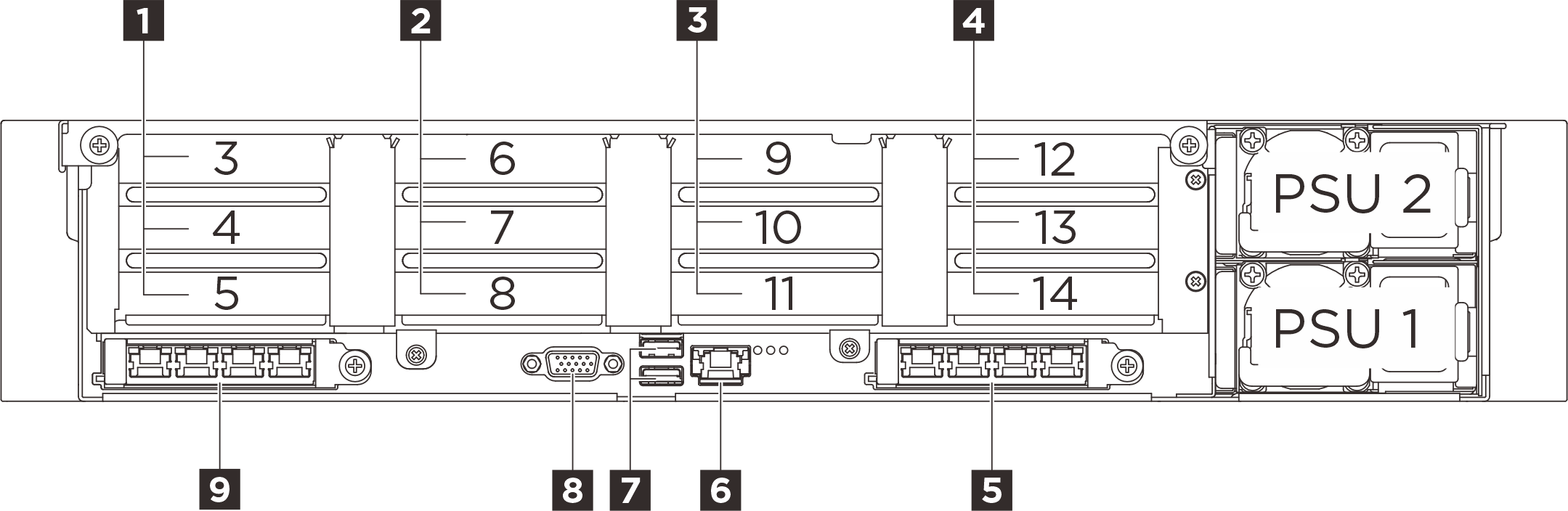

圖 1. 配備四個 PCIe 擴充卡之伺服器型號的背面圖
Rear view of the sever model with four PCIe risers
表 1. 配備四個 PCIe 擴充卡之伺服器型號背面圖的元件
1 PCIe 擴充卡 A（PCIe 插槽 3-5）2 PCIe 擴充卡 B（PCIe 插槽 6-8）
3 PCIe 擴充卡 C（PCIe 插槽 9-11）4 PCIe 擴充卡 D（PCIe 插槽 12-14）
5 OCP 插槽 2（PCIe 插槽 2）6 XCC 系統管理埠 (10/100/1000 Mbps RJ-45) (1 GB RJ-45)
7 USB 3.2 Gen 1 (5 Gbps) 接頭8 VGA 接頭
9 OCP 插槽 1（PCIe 插槽 1）

1 PCIe 擴充卡 A（PCIe 插槽 3-5）​

在這些插槽中安裝 PCIe 配接卡。請參閱下表，以瞭解與 PCIe 擴充卡對應的 PCIe 插槽。
PCIe 插槽三插槽擴充卡（不含電源接頭）
3x16 (Gen5 x16)
4x16 (Gen5 x8)
5x16 (Gen5 x8)

2 PCIe 擴充卡 B（PCIe 插槽 6-8）​

在這些插槽中安裝 PCIe 配接卡。請參閱下表，以瞭解與 PCIe 擴充卡對應的 PCIe 插槽。
PCIe 插槽三插槽擴充卡（不含電源接頭）
6x16 (Gen5 x16)x16 (Gen5 x16)
7x16 (Gen5 x8)x16 (Gen5 x8)
8x16 (Gen5 x8)序列埠機槽

3 PCIe 擴充卡 C（PCIe 插槽 9-11）​

在這些插槽中安裝 PCIe 配接卡。請參閱下表，以瞭解與 PCIe 擴充卡對應的 PCIe 插槽。
PCIe 插槽三插槽擴充卡（不含電源接頭）
9x16 (Gen5 x16)
10x16 (Gen5 x8)
11x16 (Gen5 x8)

4 PCIe 擴充卡 D（PCIe 插槽 12-14）​

在這些插槽中安裝 PCIe 配接卡。請參閱下表，以瞭解與 PCIe 擴充卡對應的 PCIe 插槽。
PCIe 插槽三插槽擴充卡（含電源接頭）
12x16 (Gen5 x8)
13x16 (Gen5 x16)
14x16 (Gen4 x16)

5 OCP 插槽 2 / 9 OCP 插槽 1​

系統可能支援 2 埠或 4 埠 OCP 模組用於網路連線。埠編號如下圖所示。

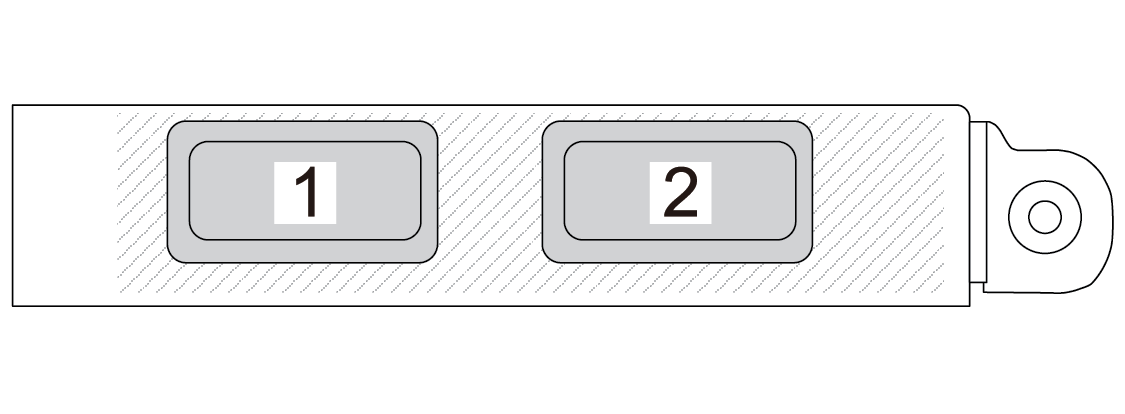

圖 2. 埠編號 — 2 埠 OCP 模組
Port numbering — 2-port OCP 3.0 Ethernet adapter

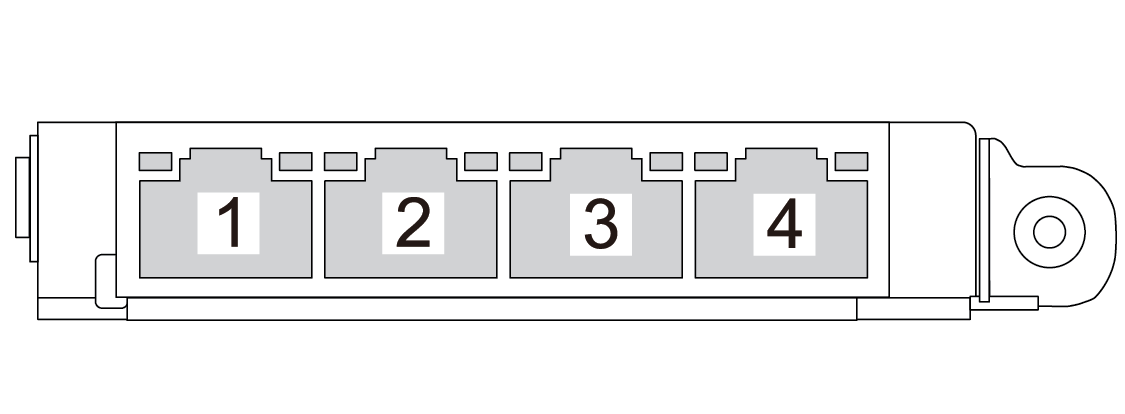

圖 3. 埠編號 — 4 埠 OCP 3.0 模組
Port numbering — 4-port OCP 3.0 Ethernet adapter

6 XCC 系統管理埠 (10/100/1000 Mbps RJ-45) (1 GB RJ-45)​

伺服器具有專供 Lenovo XClarity Controller (XCC) 功能使用的 1 GB RJ-45 接頭。透過系統管理埠，您可以使用乙太網路纜線將筆記型電腦連接至管理埠以直接存取 Lenovo XClarity Controller。確定您已修改筆記型電腦上的 IP 設定，使其位在與伺服器預設值相同的網路中。專用的管理網路會實際將管理網路資料流量與正式作業網路分開，可提供額外的安全。

如需相關資訊，請參閱下列內容：

7 USB 3.2 Gen 1 (5 Gbps) 接頭​

  • 頂部接頭：此接頭可用於連接與 USB 相容的裝置，例如 USB 鍵盤、USB 滑鼠或 USB 儲存裝置。

  • 底部接頭：此接頭可用來做為主機 OS 的一般 USB 3.2 Gen 1 接頭；可用於連接與 USB 相容的裝置，例如 USB 鍵盤、USB 滑鼠或 USB 儲存裝置。

    當正面沒有 USB 接頭時，此接頭可用來做為 USB 2.0 Lenovo XClarity Controller 管理埠。

8 VGA 接頭​

將顯示器連接到此接頭。
