4 個の PCIe ライザーを搭載したサーバー・モデルの背面図

このセクションでは、4 個の PCIe ライザーを搭載したサーバー・モデルの背面図について説明します。

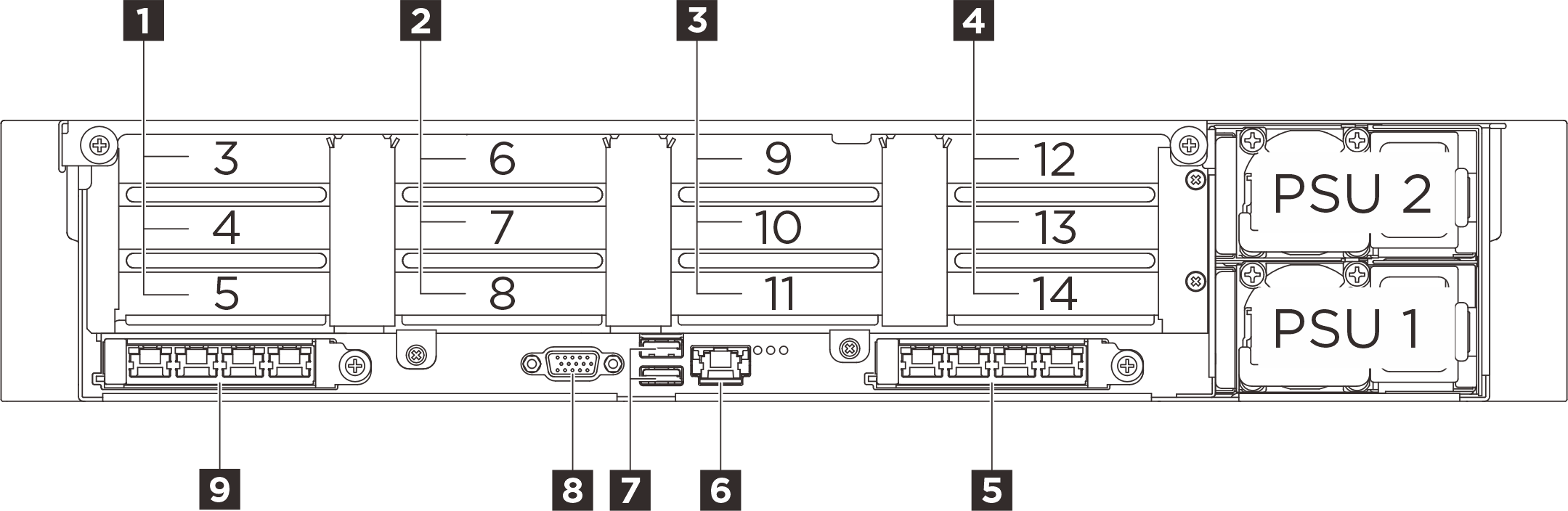

図 1. 4 個の PCIe ライザーを搭載したサーバー・モデルの背面図
Rear view of the sever model with four PCIe risers
表 1. 4 個の PCIe ライザーを搭載したサーバー・モデルの背面図のコンポーネント
1 PCIe ライザー A (PCIe スロット 3 ～ 5)2 PCIe ライザー B (PCIe スロット 6 ～ 8)
3 PCIe ライザー C (PCIe スロット 9 ～ 11)4 PCIe ライザー D (PCIe スロット 12 ～ 14)
5 OCP スロット 2 (PCIe スロット 2)6 XCC システム管理ポート (10/100/1000 Mbps RJ-45) (1 GB RJ-45)
7 USB 3.2 Gen 1 (5 Gbps) コネクター8 VGA コネクター
9 OCP スロット 1 (PCIe スロット 1)

1 PCIe ライザー A (PCIe スロット 3 ～ 5)​

これらのスロットに PCIe アダプターを取り付けます。PCIe ライザーに対応する PCIe スロットについては、次の表を参照してください。
PCIe スロット3 スロット・ライザー (電源コネクターなし)
3x16 (Gen5 x16)
4x16 (Gen5 x8)
5x16 (Gen5 x8)

2 PCIe ライザー B (PCIe スロット 6 ～ 8)​

これらのスロットに PCIe アダプターを取り付けます。PCIe ライザーに対応する PCIe スロットについては、次の表を参照してください。
PCIe スロット3 スロット・ライザー (電源コネクターなし)
6x16 (Gen5 x16)x16 (Gen5 x16)
7x16 (Gen5 x8)x16 (Gen5 x8)
8x16 (Gen5 x8)シリアル・ポート・ベイ

3 PCIe ライザー C (PCIe スロット 9 ～ 11)​

これらのスロットに PCIe アダプターを取り付けます。PCIe ライザーに対応する PCIe スロットについては、次の表を参照してください。
PCIe スロット3 スロット・ライザー (電源コネクターなし)
9x16 (Gen5 x16)
10x16 (Gen5 x8)
11x16 (Gen5 x8)

4 PCIe ライザー D (PCIe スロット 12 ～ 14)​

これらのスロットに PCIe アダプターを取り付けます。PCIe ライザーに対応する PCIe スロットについては、次の表を参照してください。
PCIe スロット3 スロット・ライザー (電源コネクター付き)
12x16 (Gen5 x8)
13x16 (Gen5 x16)
14x16 (Gen4 x16)

5 OCP スロット 2/ 9 OCP スロット 1​

システムは、ネットワーク接続用に 2 ポートまたは 4 ポート OCP モジュールをサポートすることができます。ポート番号は以下の図に示されています。

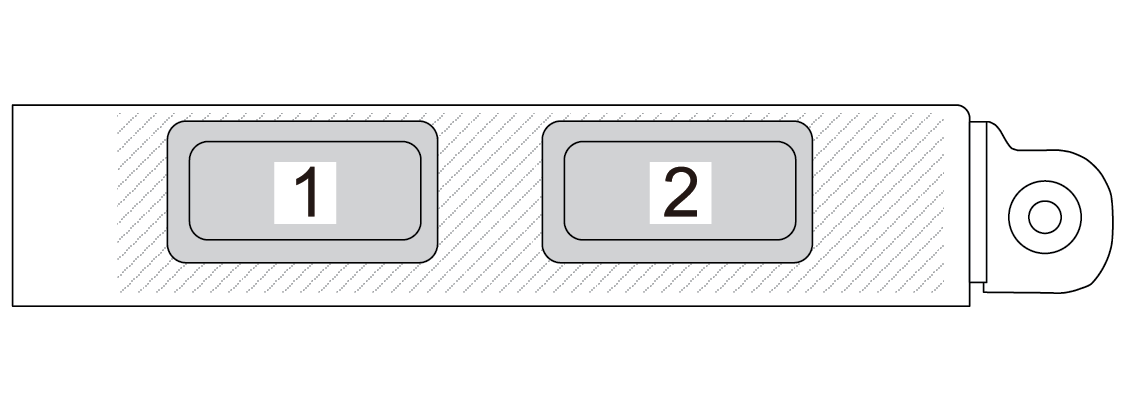

図 2. ポート番号 — 2 ポート OCP モジュール
Port numbering — 2-port OCP 3.0 Ethernet adapter

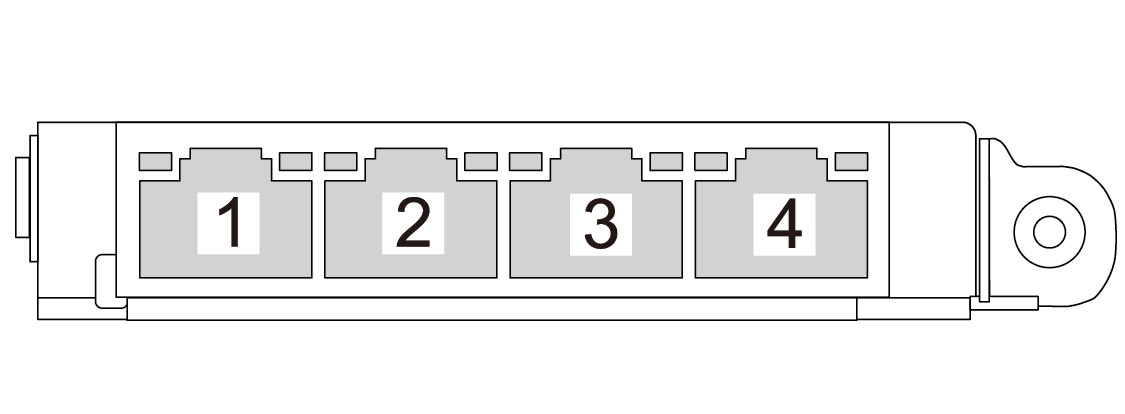

図 3. ポート番号 — 4 ポート OCP 3.0 モジュール
Port numbering — 4-port OCP 3.0 Ethernet adapter

6 XCC システム管理ポート (10/100/1000 Mbps RJ-45) (1 GB RJ-45)​

サーバーには、Lenovo XClarity Controller (XCC) 機能専用の 1 GB RJ-45 コネクターがあります。システム管理ポートを介して、イーサネット・ケーブルを使用してラップトップを管理ポートに接続し、Lenovo XClarity Controllerに直接アクセスできます。サーバーのデフォルト設定と同じネットワークになるように、ラップトップの IP 設定を変更してください。専用の管理ネットワークは、管理ネットワーク・トラフィックを実動ネットワークから物理的に分離することによってセキュリティーを強化します。

詳しくは、以下を参照してください。

7 USB 3.2 Gen 1 (5 Gbps) コネクター​

  • 上部コネクター: このコネクターは、USB キーボード、USB マウス、USB ストレージデバイスなどの USB 対応デバイスを取り付けるために使用できます。

  • 下部コネクター: このコネクターは、ホスト OS への通常の USB 3.2 Gen 1 コネクターとして機能し、USB キーボード、USB マウス、USB ストレージ デバイスなどの USB 対応デバイスを取り付けるために使用できます。

    前面に USB コネクターがない場合、このコネクターを USB 2.0 Lenovo XClarity Controller 管理ポートとして使用できます。

8 VGA コネクター​

モニターをこのコネクターに接続します。
