配备四个 PCIe 转接卡的服务器型号的后视图

本节介绍配备四个 PCIe 转接卡的服务器型号的后视图。

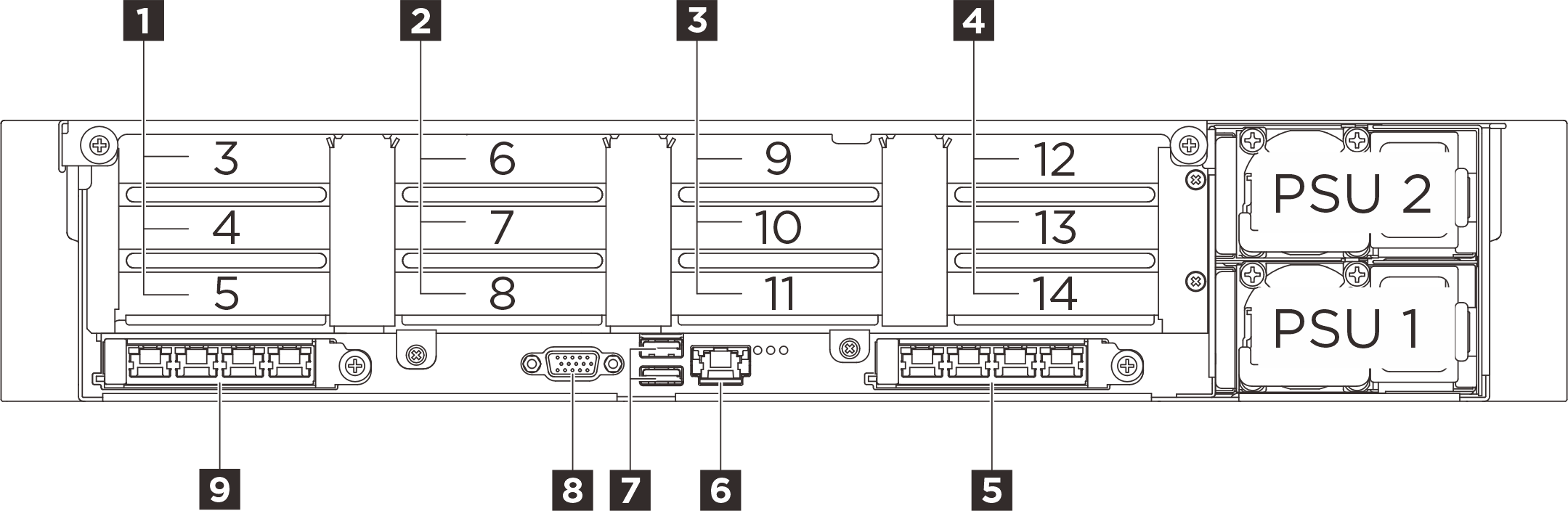

图 1. 配备四个 PCIe 转接卡的服务器型号的后视图
Rear view of the sever model with four PCIe risers
表 1. 配备四个 PCIe 转接卡的服务器型号的后视图中的组件
1 PCIe 转接卡 A（PCIe 插槽 3-5）2 PCIe 转接卡 B（PCIe 插槽 6-8）
3 PCIe 转接卡 C（PCIe 插槽 9-11）4 PCIe 转接卡 D（PCIe 插槽 12-14）
5 OCP 插槽 2（PCIe 插槽 2）6 XCC 系统管理端口（10/100/1000 Mbps RJ-45）（1 GB RJ-45）
7 USB 3.2 Gen 1（5 Gbps）接口8 VGA 接口
9 OCP 插槽 1（PCIe 插槽 1）

1 PCIe 转接卡 A（PCIe 插槽 3-5）​

将 PCIe 适配器安装到这些插槽中。请参阅下表以了解与 PCIe 转接卡相对应的 PCIe 插槽。
PCIe 插槽三插槽转接件（不带电源接口）
3x16（Gen5 x16）
4x16（Gen5 x8）
5x16（Gen5 x8）

2 PCIe 转接卡 B（PCIe 插槽 6-8）​

将 PCIe 适配器安装到这些插槽中。请参阅下表以了解与 PCIe 转接卡相对应的 PCIe 插槽。
PCIe 插槽三插槽转接件（不带电源接口）
6x16（Gen5 x16）x16（Gen5 x16）
7x16（Gen5 x8）x16（Gen5 x8）
8x16（Gen5 x8）串口插槽

3 PCIe 转接卡 C（PCIe 插槽 9-11）​

将 PCIe 适配器安装到这些插槽中。请参阅下表以了解与 PCIe 转接卡相对应的 PCIe 插槽。
PCIe 插槽三插槽转接件（不带电源接口）
9x16（Gen5 x16）
10x16（Gen5 x8）
11x16（Gen5 x8）

4 PCIe 转接卡 D（PCIe 插槽 12-14）​

将 PCIe 适配器安装到这些插槽中。请参阅下表以了解与 PCIe 转接卡相对应的 PCIe 插槽。
PCIe 插槽三插槽转接件（带电源接口）
12x16（Gen5 x8）
13x16（Gen5 x16）
14x16（Gen4 x16）

5 OCP 插槽 2 / 9 OCP 插槽 1​

系统可能支持将 2 端口或 4 端口 OCP 模块用于网络连接。端口编号如下图所示。

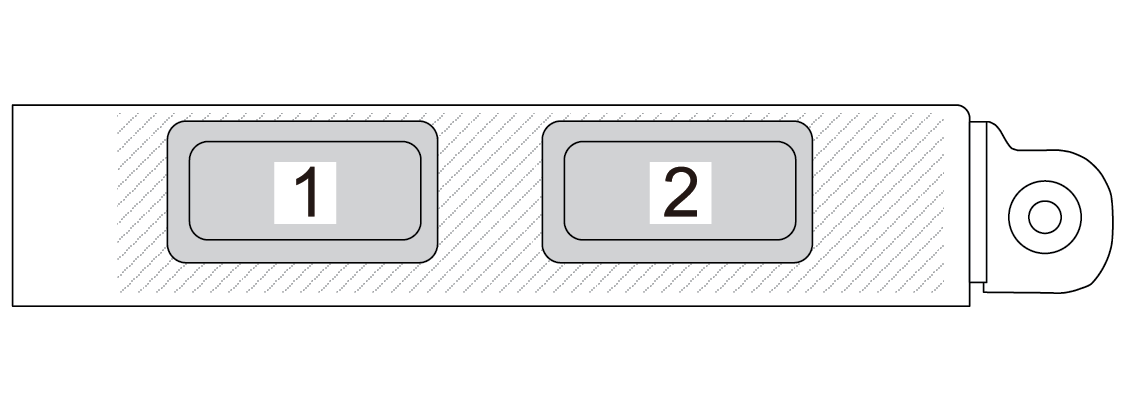

图 2. 端口编号 - 2 端口 OCP 模块
Port numbering — 2-port OCP 3.0 Ethernet adapter

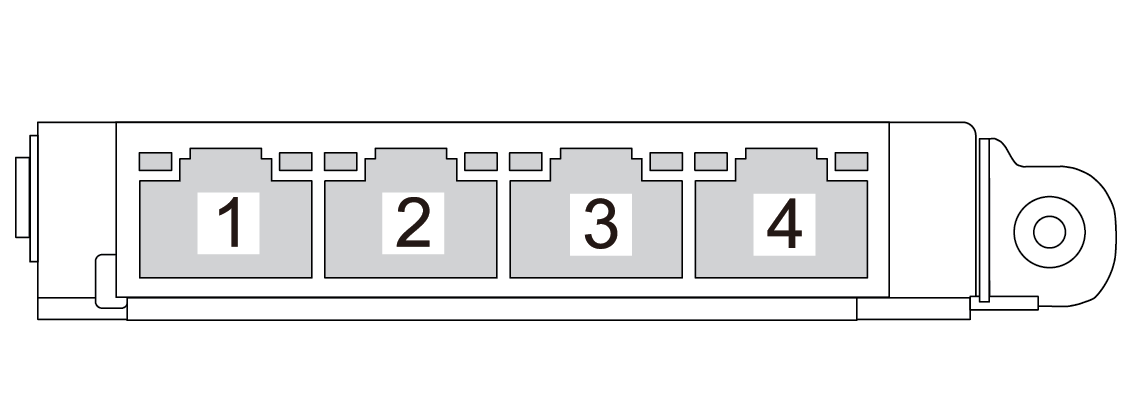

图 3. 端口编号 - 4 端口 OCP 3.0 模块
Port numbering — 4-port OCP 3.0 Ethernet adapter

6 XCC 系统管理端口（10/100/1000 Mbps RJ-45）（1 GB RJ-45）​

服务器配备专用于 Lenovo XClarity Controller（XCC）功能的 1 GB RJ-45 接口。通过系统管理端口，您可以使用以太网线缆将笔记本电脑连接到管理端口来直接访问 Lenovo XClarity Controller。请确保将笔记本电脑的 IP 地址设置为与服务器默认设置中的 IP 地址位于同一网络。专用管理网络以物理方式将管理网络流量与生产网络分离，从而提高安全性。

如需更多信息，请参阅：

7 USB 3.2 Gen 1（5 Gbps）接口​

  • 顶部接口：此接口可用于连接兼容 USB 的设备，如 USB 键盘、USB 鼠标或 USB 存储设备。

  • 底部接口：此接口在主机操作系统中可作为常规 USB 3.2 Gen 1 接口，可连接兼容 USB 的设备，如 USB 键盘、USB 鼠标或 USB 存储设备。

    当正面没有 USB 接口时，此接口可以用作 USB 2.0 Lenovo XClarity Controller 管理端口。

8 VGA 接口​

将显示器连接到此接口。
