Вид сзади модели сервера с тремя платами-адаптерами Riser PCIe

В этом разделе представлены сведения о задней панели модели сервера с тремя платами-адаптерами Riser PCIe.

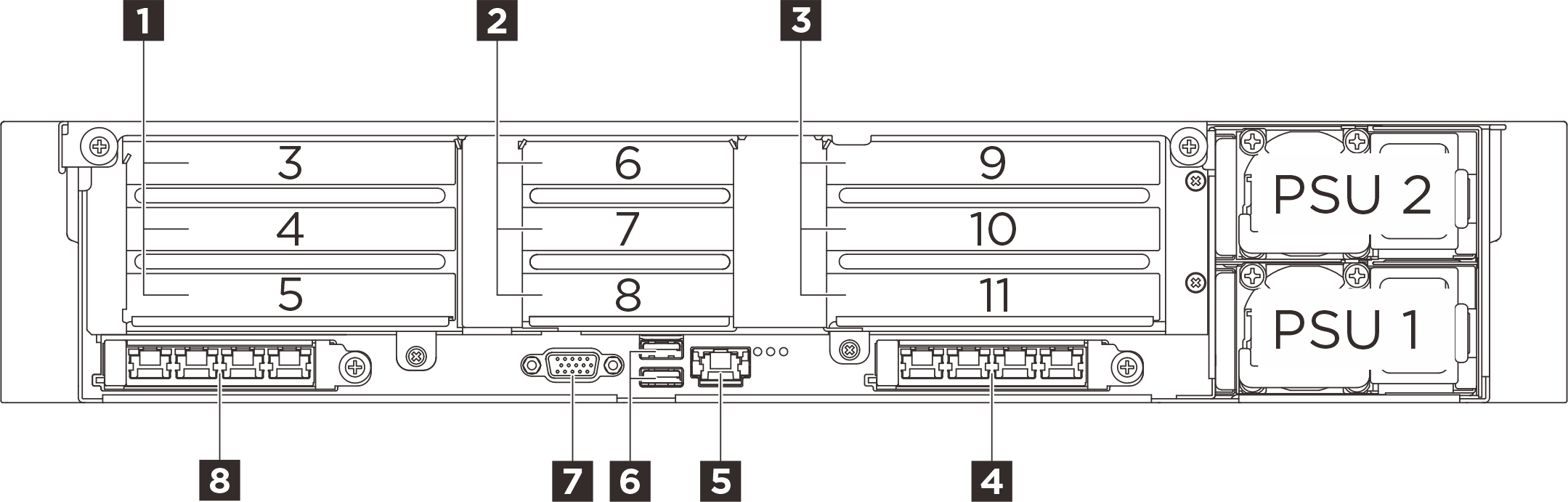

Рис. 1. Вид сзади модели сервера с тремя платами-адаптерами Riser PCIe
Rear view of the sever model with three PCIe risers
Табл. 1. Компоненты на задней панели модели сервера с тремя платами-адаптерами Riser PCIe
1 Плата-адаптер Riser PCIe 1 (гнезда PCIe 3–5)2 Плата-адаптер Riser PCIe 2 (гнезда PCIe 6–8)
3 Плата-адаптер Riser PCIe 3 (гнезда PCIe 9–11)4 Гнездо OCP 2 (гнездо PCIe 2)
5 Порт управления системой XCC (RJ-45 10/100/1000 Мбит/с) (RJ-45 1 Гбит/с)6 Разъемы USB 3.2 Gen 1 (5 Гбит/с)
7 Разъем VGA8 Гнездо OCP 1 (гнездо PCIe 1)

1 Плата-адаптер Riser PCIe 1 (гнезда PCIe 3–5)​

В эти гнезда устанавливаются адаптеры PCIe. Гнезда PCIe, соответствующие платам-адаптерам Riser PCIe, см. в следующей таблице.
Гнездо PCIeПлата-адаптер Riser с тремя гнездами (c разъемом питания)Плата-адаптер Riser с двумя гнездами
3x16 (Gen5 x8)НеприменимоНеприменимоЗадние отсеки для дисков M.2
4x16 (Gen5 x16) *x16 (Gen5 x16) *x16 (Gen5 x8)
5x16 (Gen4 x16)x16 (Gen5 x16)x16 (Gen5 x8)x16 (Gen5 x16)
Прим.
* Гнездо 4 поддерживает графический процессор двойной ширины, максимальной высоты, полной длины, установленный в гнезда 3 и 4.

2 Плата-адаптер Riser PCIe 2 (гнезда PCIe 6–8)​

В эти гнезда устанавливаются адаптеры PCIe. Гнезда PCIe, соответствующие платам-адаптерам Riser PCIe, см. в следующей таблице.
Гнездо PCIeПлата-адаптер Riser с тремя гнездами (без разъема питания)
6x16 (Gen5 x16)x16 (Gen5 x16)
7x16 (Gen5 x8)x16 (Gen5 x8)
8x16 (Gen5 x8)Отсек последовательного порта

3 Плата-адаптер Riser PCIe 3 (гнезда PCIe 9–11)​

В эти гнезда устанавливаются адаптеры PCIe. Гнезда PCIe, соответствующие платам-адаптерам Riser PCIe, см. в следующей таблице.
Гнездо PCIeПлата-адаптер Riser с тремя гнездами (c разъемом питания)Плата-адаптер Riser с двумя гнездами
9x16 (Gen5 x8)НеприменимоНеприменимо
10x16 (Gen5 x16) *x16 (Gen5 x16) *x16 (Gen5 x8)
11x16 (Gen4 x16)x16 (Gen5 x16)x16 (Gen5 x8)
Прим.
* Гнездо 10 поддерживает графический процессор двойной ширины, максимальной высоты, полной длины, установленный в гнезда 9 и 10.

4 Гнездо OCP 2 / 8 Гнездо OCP 1​

Для сетевых подключений система может поддерживать 2-портовый или 4-портовый модуль OCP. Нумерация портов представлена на рисунках ниже.

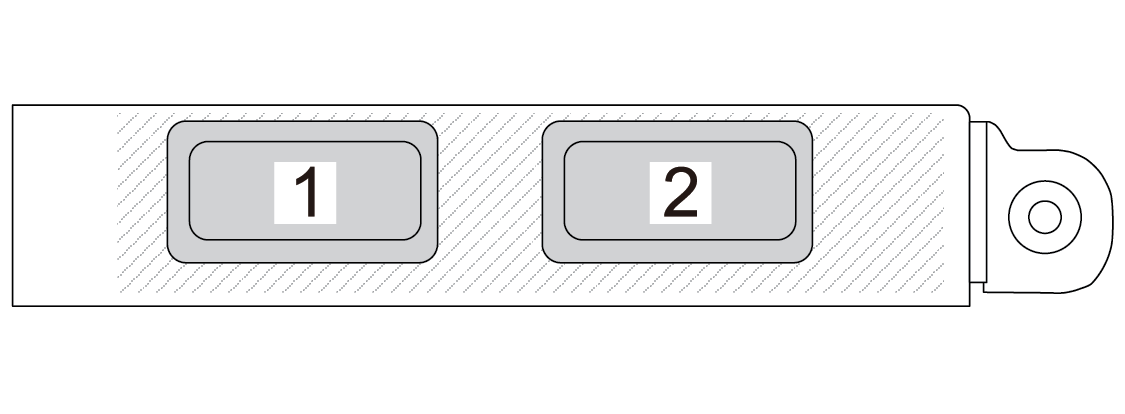

Рис. 2. Нумерация портов 2-портового модуля OCP
Port numbering — 2-port OCP 3.0 Ethernet adapter

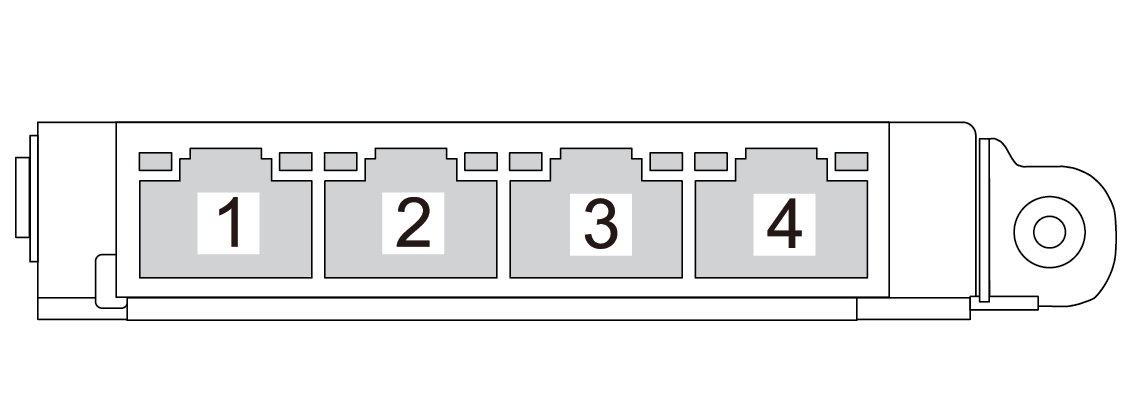

Рис. 3. Нумерация портов 4-портового модуля OCP 3.0
Port numbering — 4-port OCP 3.0 Ethernet adapter

5 Порт управления системой XCC (RJ-45 10/100/1000 Мбит/с) (RJ-45 1 Гбит/с)​

На сервере имеется разъем RJ-45 1 Гбит/с, предназначенный для функций Lenovo XClarity Controller (XCC). С помощью порта управления системой можно осуществлять доступ к Lenovo XClarity Controller напрямую, подключив ноутбук к порту управления кабелем Ethernet. Измените IP-параметры на ноутбуке так, чтобы он находился в той же сети, к какой относятся параметры по умолчанию сервера. Выделенная сеть управления обеспечивает дополнительную защиту благодаря физическому отделению трафика сети управления из рабочей сети.

Дополнительные сведения см. в следующем разделе:

6 Разъемы USB 3.2 Gen 1 (5 Гбит/с)​

  • Верхний разъем. Этот разъем можно использовать для подключения устройств, поддерживающих интерфейс USB, например USB-клавиатуры, USB-мыши или USB-устройства хранения.

  • Нижний разъем. Разъем может функционировать как обычный разъем USB 3.2 Gen 1 к ОС хоста; его можно использовать для подключения устройств, поддерживающих интерфейс USB, например USB-клавиатуры, USB-мыши или USB-устройства хранения.

    Если на лицевой панели нет разъемов USB, этот разъем может функционировать как порт управления USB 2.0 Lenovo XClarity Controller.

7 Разъем VGA​

Подключите монитор к этому разъему.
