Desmontar o conjunto de placa-mãe para reciclagem

Siga as instruções nesta seção para desmontar o conjunto de placa-mãe antes de reciclar.

Sobre esta tarefa

Antes de desmontar o conjunto de placa-mãe:

  1. Separe a placa de E/S do sistema da placa do processador.
    Nota
    Para evitar que o contato da placa de E/S seja danificado, aperte a alça na placa de E/S e puxe-a para fora. Durante toda a ação de puxar, garanta que a placa de E/S permaneça o mais horizontal possível.

    1. Remova os parafusos que prendem a placa de E/S do sistema.

    2. Aperte a alça da placa de E/S e puxe a placa de E/S para fora para desencaixá-la da placa do processador.

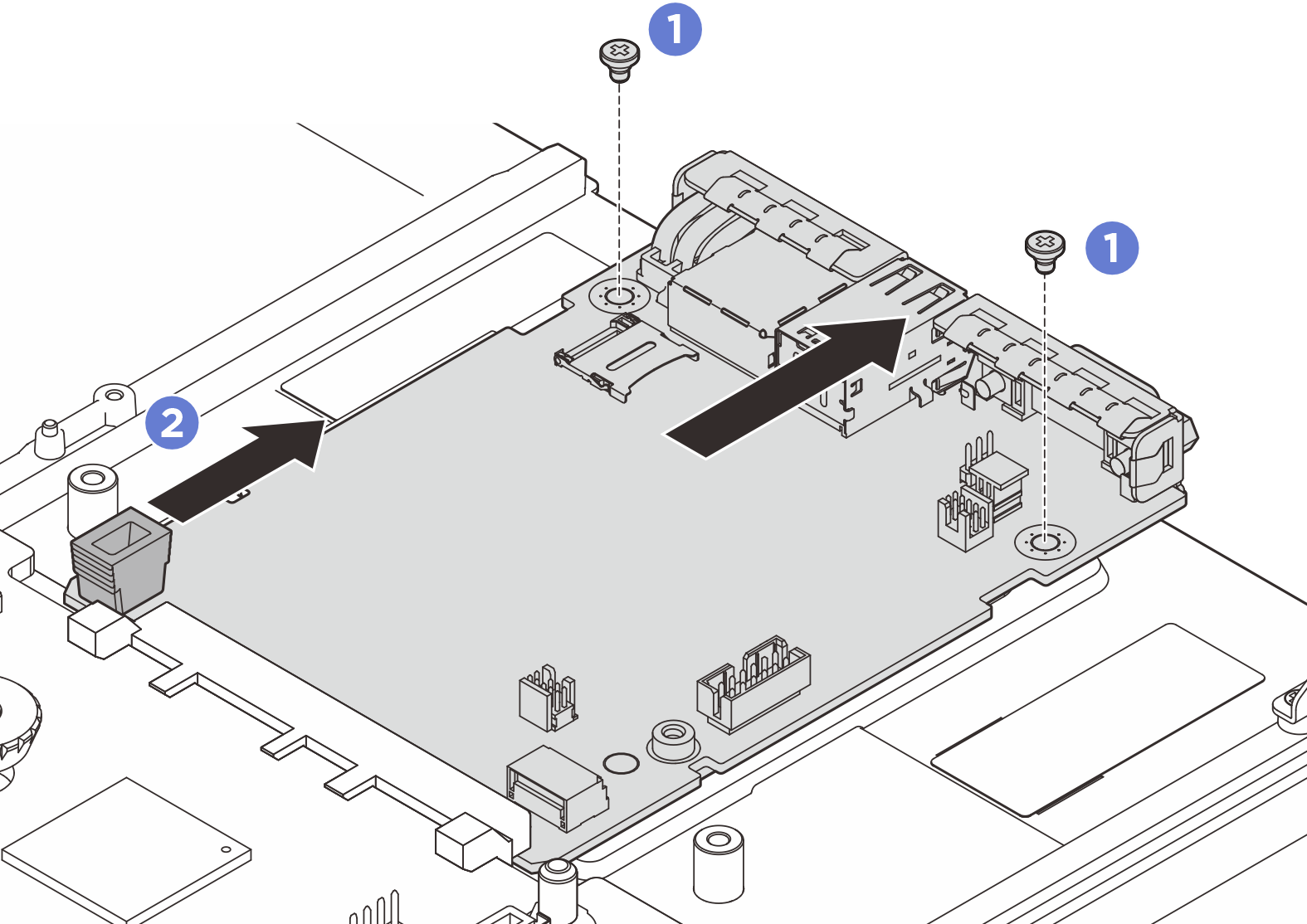

      Figura 1. Remoção da placa de E/S do sistema
      System I/O board removal

  2. Consulte as regulamentações ambientais locais de lixo ou de descarte para garantir a conformidade.

Procedimento

  1. Remova os seguintes componentes conforme ilustrado:
    • Cinco pinos-guia (com chave inglesa de 7 mm)
    • Dois parafusos de perfil baixo (com chave de fenda PH2)
    • Dois êmbolos (com chave de fenda PH2)
    • Um guia de cabos

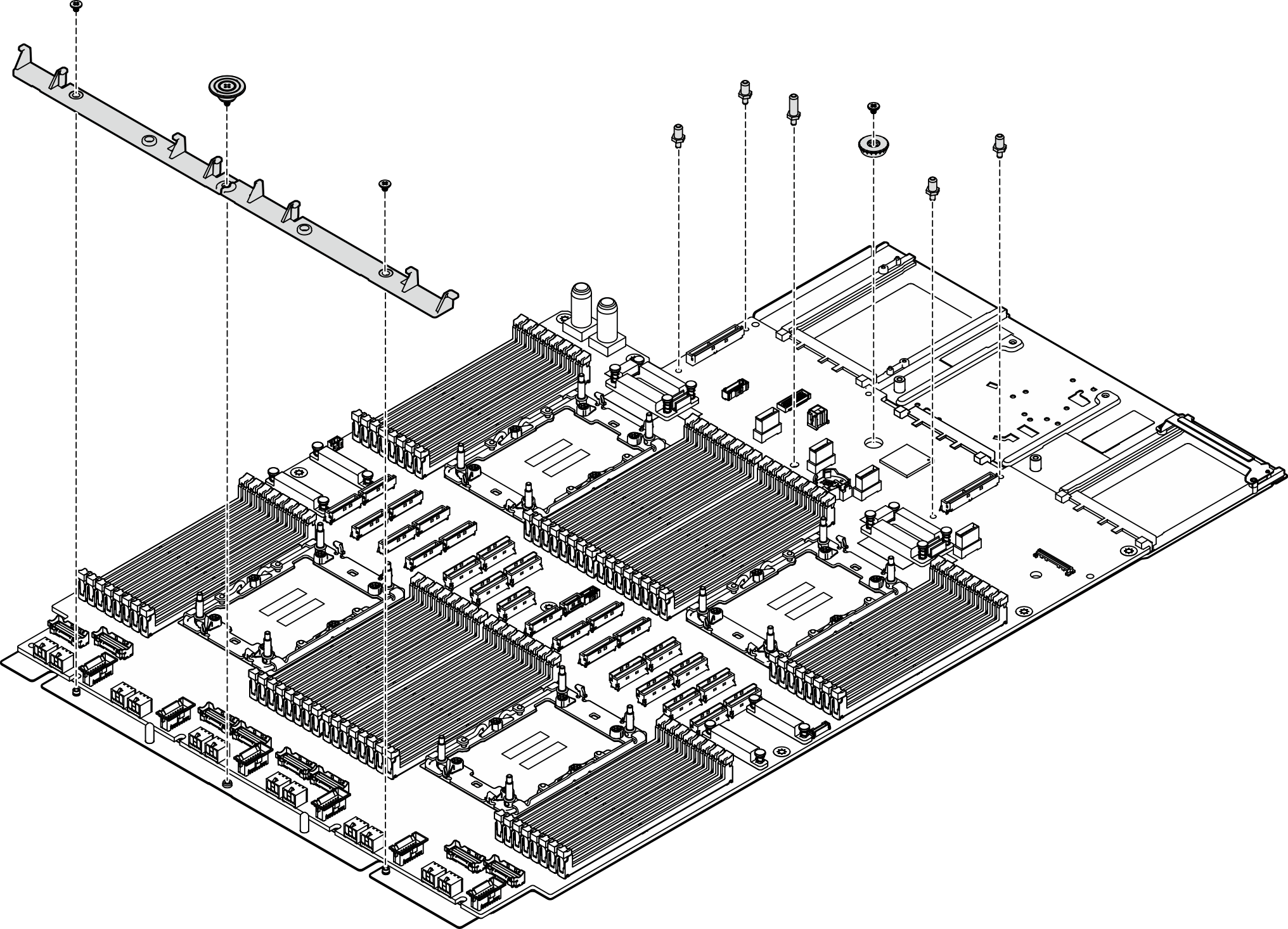

    Figura 2. Remoção do componente

    Component removal
  2. Remova os seguintes parafusos conforme ilustrado:
    • Quatro parafusos de perfil baixo (com chave de fenda PH2)
    • Nove parafusos de fenda (com chave de fenda PH1)

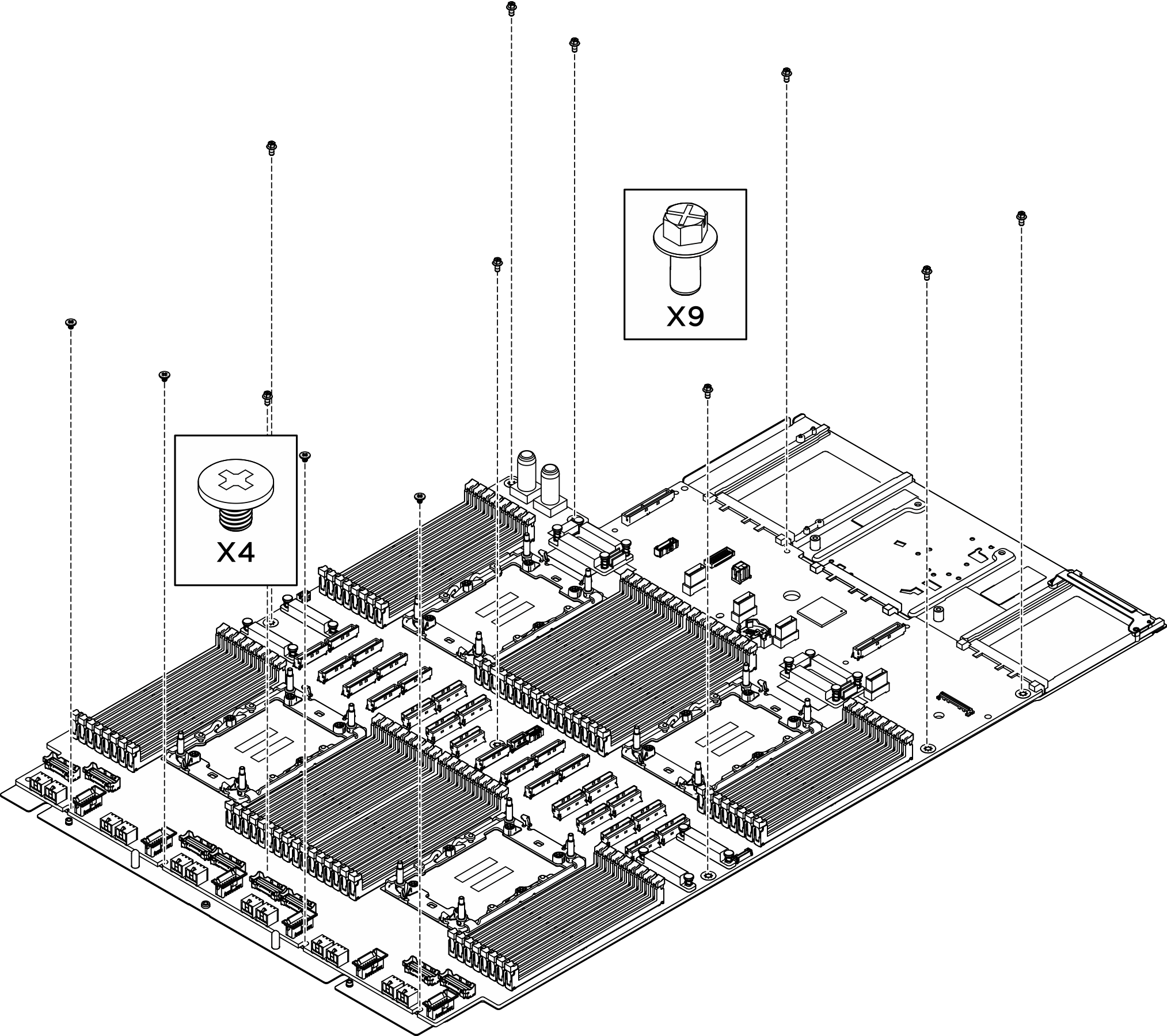

    Figura 3. Remoção do parafuso

    Screw removal
  3. Separe a placa do processador da chapa metálica de suporte.

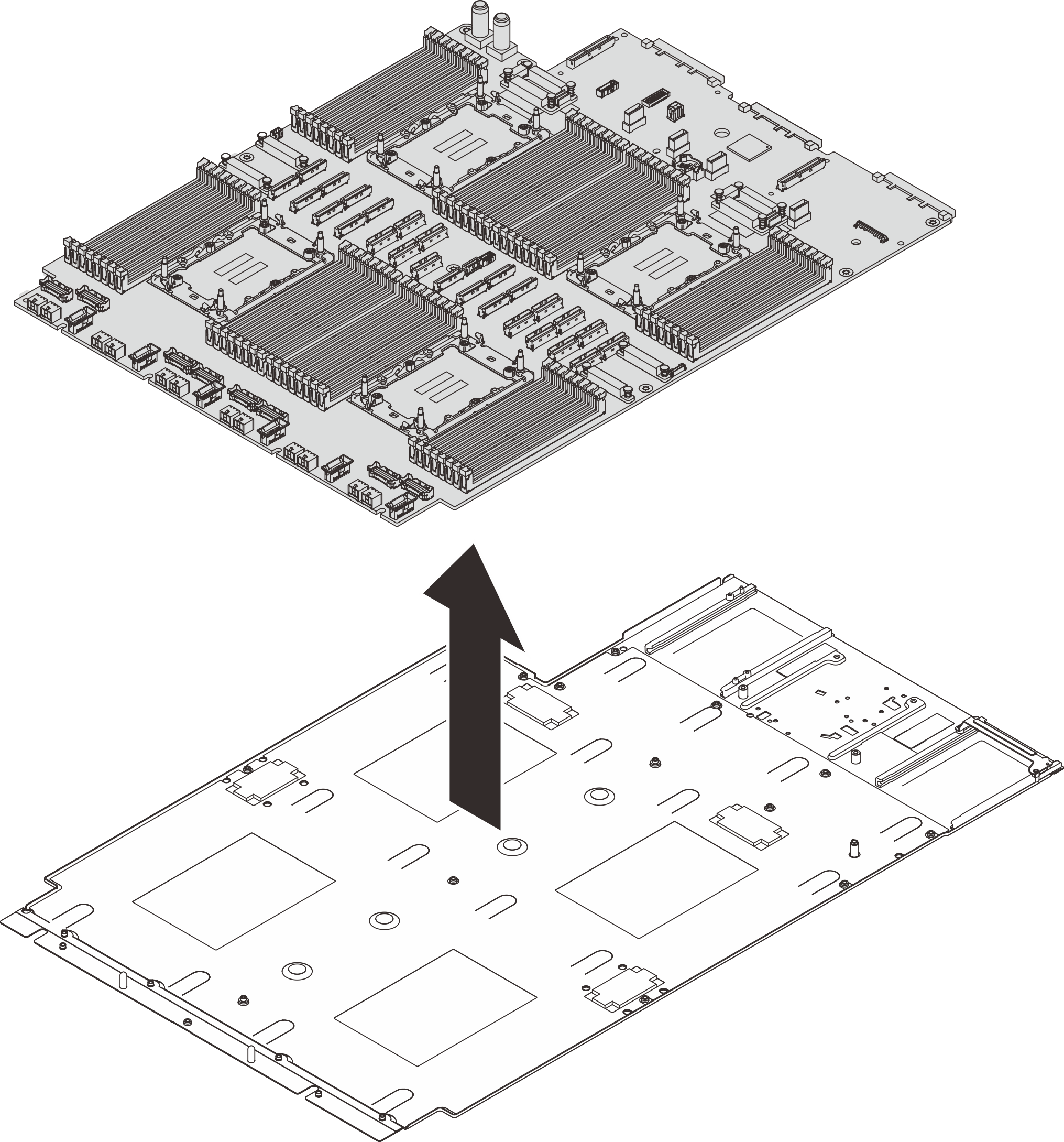

    Figura 4. Desmontagem da placa do processador
    Processor board disassembly

Depois de concluir

Depois de desmontar o conjunto de placa-mãe, recicle a unidade em conformidade com as regulamentações locais.
