Desensamblaje del conjunto de la placa del sistema para el reciclaje

Siga las instrucciones de esta sección para desensamblar el conjunto de la placa del sistema antes de reciclar.

Acerca de esta tarea

Antes de desensamblar el conjunto de la placa del sistema:

Separe la placa de E/S del sistema de la placa del procesador.
Nota
Para evitar que el contacto de la placa de E/S se dañe, sujete el asa en la placa de E/S y tire la placa de E/S hacia afuera. Durante toda la acción de extracción, asegúrese de que la placa de E/S se mantenga lo más horizontal posible.

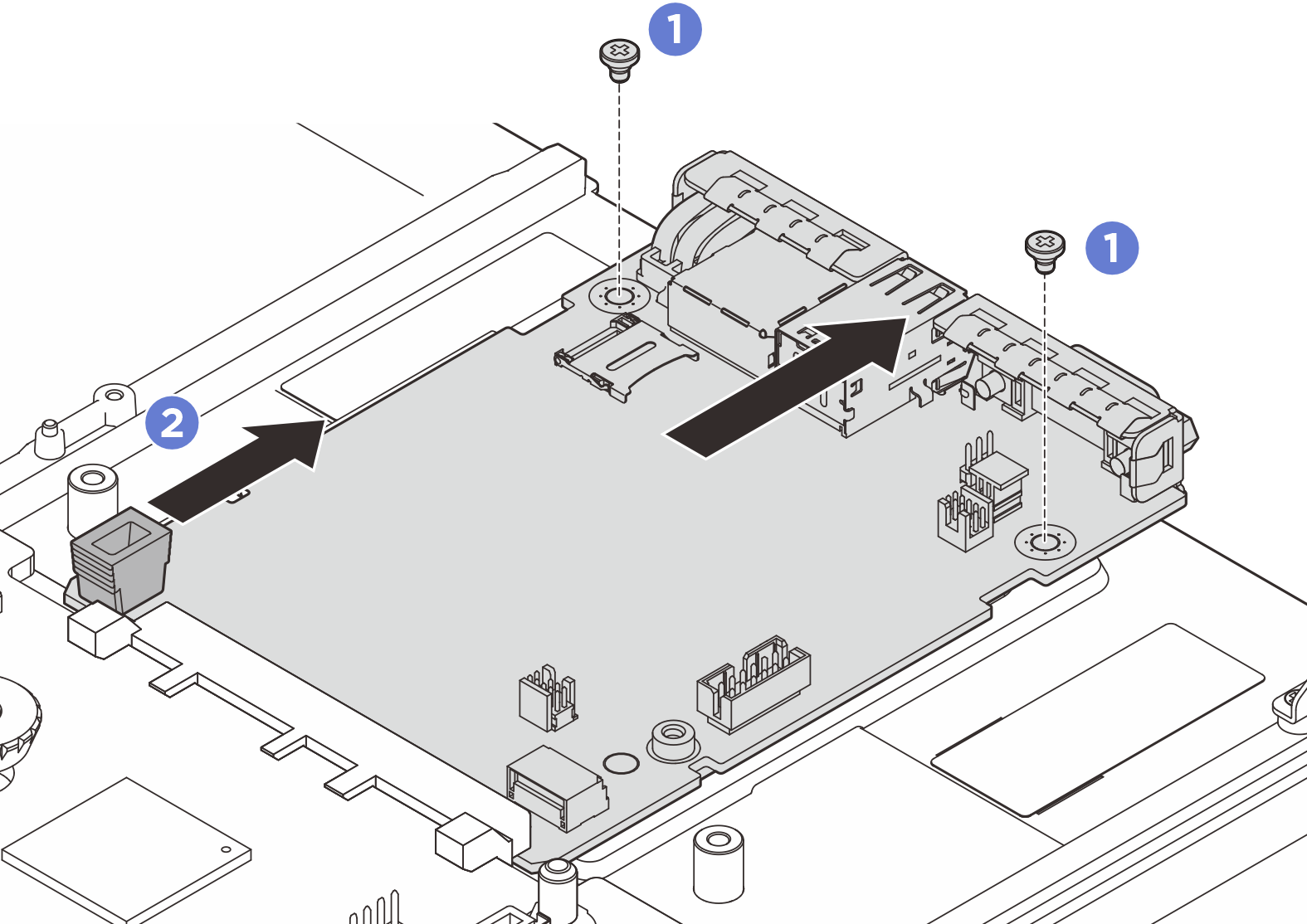

1. Quite los tornillos que fijan la placa de E/S del sistema.
2. Sujete el asa en la placa de E/S y tire la placa de E/S hacia afuera para desengancharla de la placa del procesador.
  Figura 1. Extracción de la placa de E/S del sistema
Consulte los reglamentos locales, de desechos o de eliminación para asegurar el cumplimiento.

Procedimiento

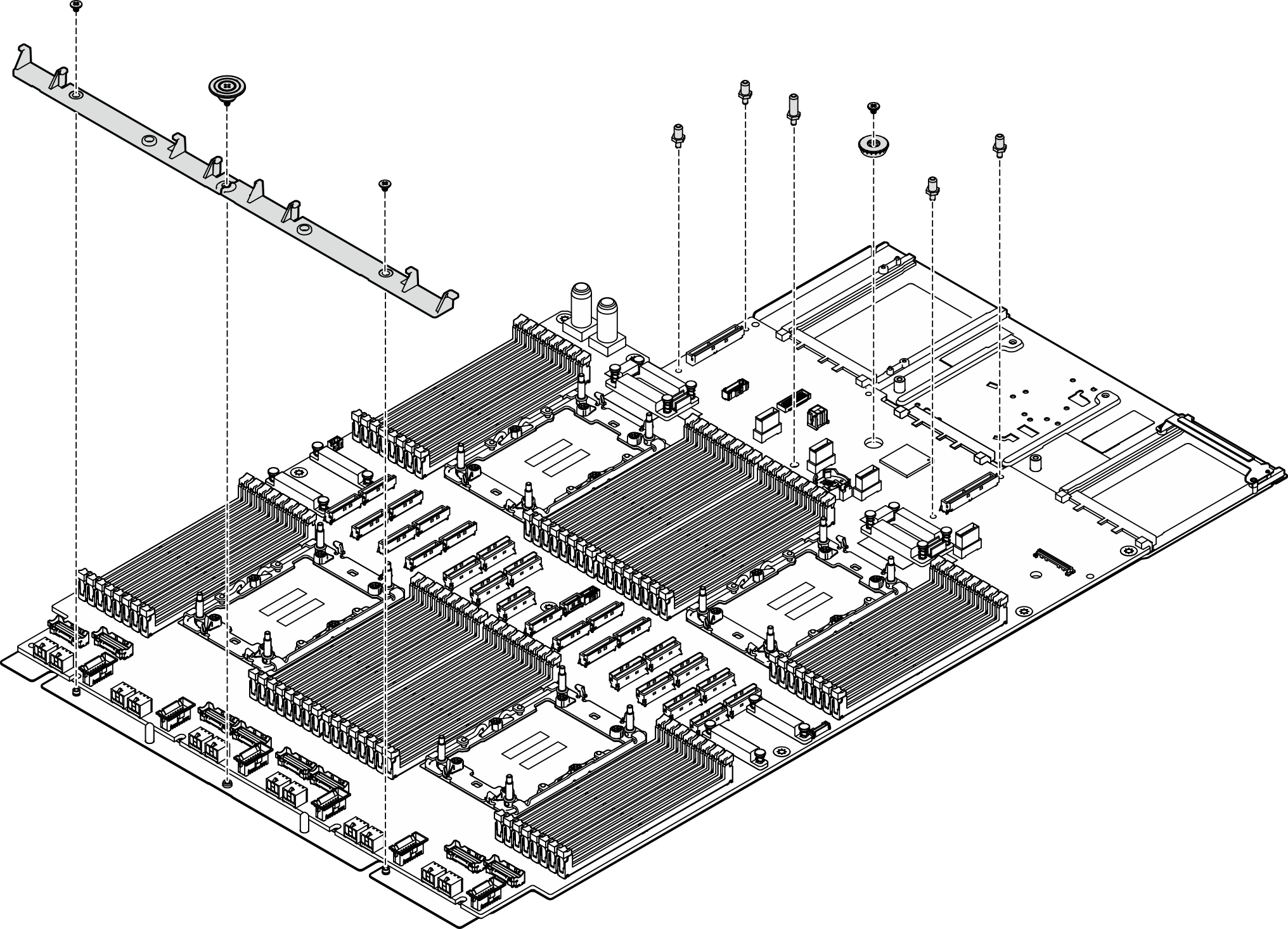

Extraiga los siguientes componentes, tal como se muestra:
- Cinco patillas guía (con una llave inglesa de 7 mm)
- Dos tornillos de bajo perfil (con un destornillador PH2)
- Dos émbolos (con un destornillador PH2)
- Una guía del cable
Figura 2. Extracción del componente

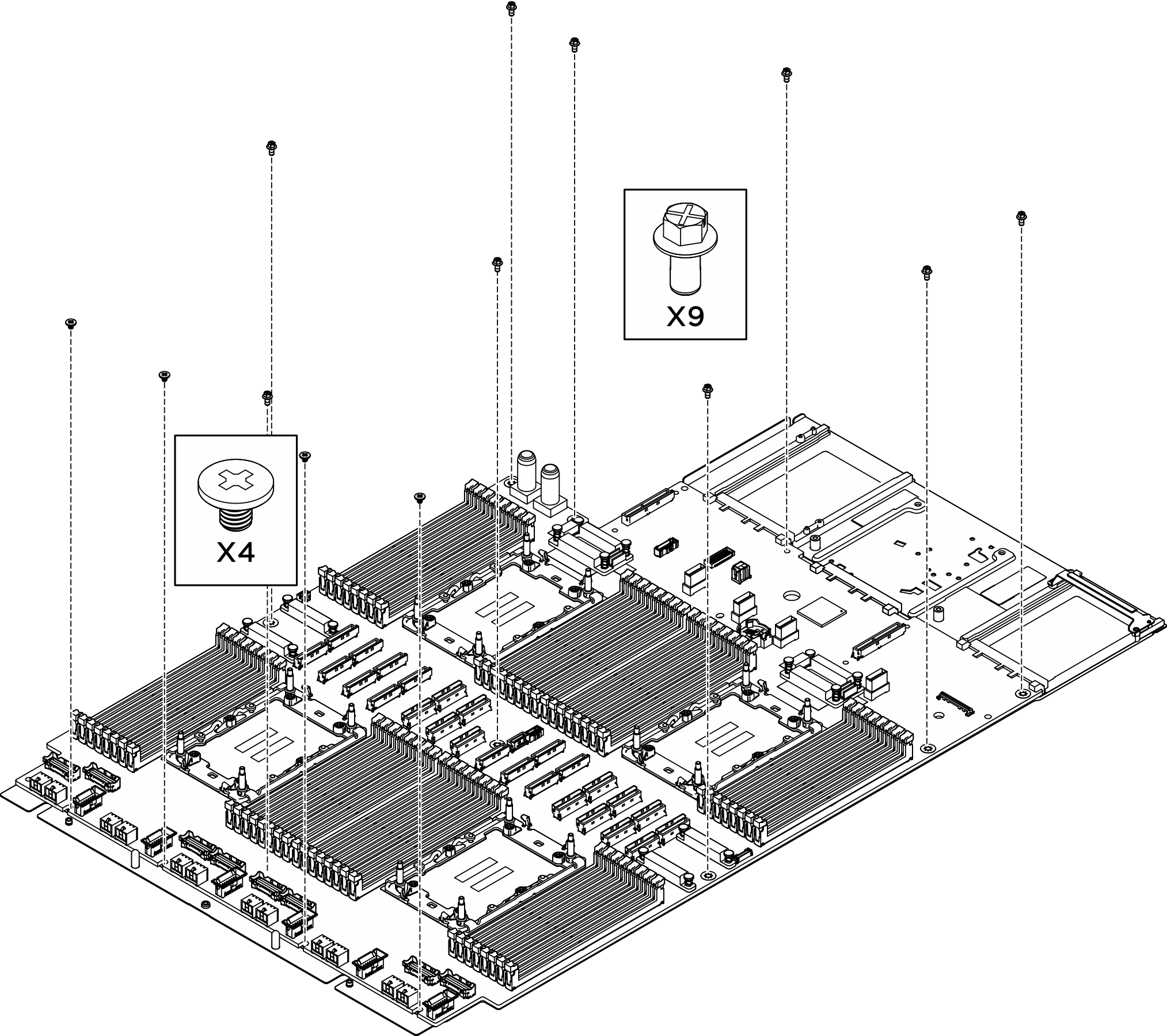

Quite los siguientes tornillos, tal como se muestra:
- Cuatro tornillos de bajo perfil (con un destornillador PH2)
- Nueve tornillos de ranuras (con destornillador PH1)
Figura 3. Extracción de tornillos

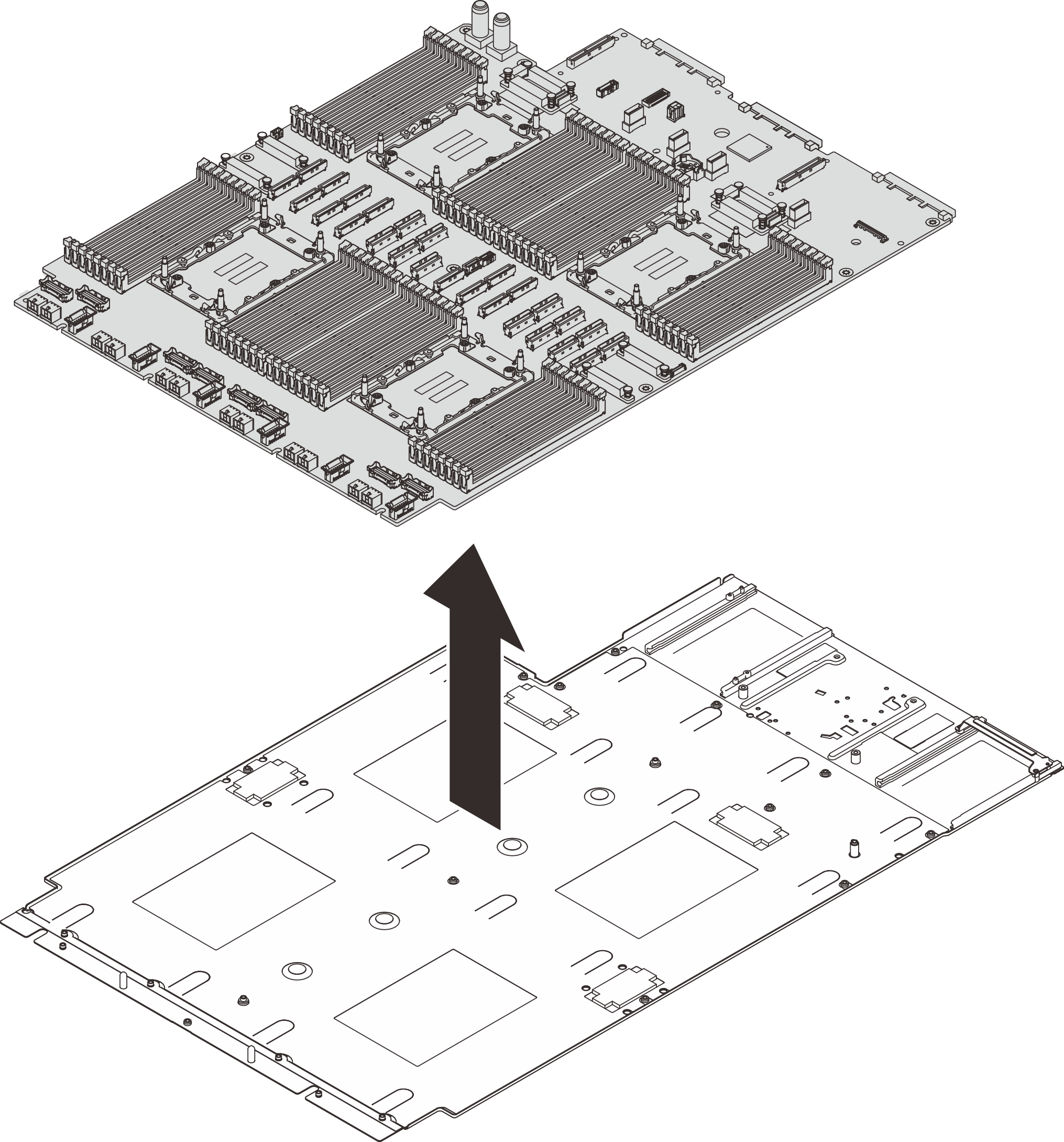

Separe la placa del procesador de la chapa de soporte.
Figura 4. Desensamblaje de la placa del procesador

Después de finalizar

Después de desensamblar el conjunto de la placa del sistema, recicle la unidad según lo estipulado en la normativa local.
