拆卸主機板組件以進行回收

請先依照本節中的指示拆卸主機板組件，然後再回收。

關於此作業

拆卸主機板組件之前：

  1. 將系統 I/O 板與處理器板分開。
    註
    為防止 I/O 板的接點損壞，請捏住 I/O 板上的把手，然後將 I/O 板向外拉出。在整個拉動過程中，確保 I/O 板盡可能保持水平。

    1. 卸下用來固定系統 I/O 板的螺絲。

    2. 捏住 I/O 板上的把手，然後向外拉 I/O 板，使其與處理器板分離。
      圖 1. 卸下系統 I/O 板
      System I/O board removal

  2. 請參閱當地環境、廢棄物或處置規章，以確保符合規定。

程序

  1. 如圖所示，卸下以下元件：
    • 五個導件插腳（使用 7 公釐扳手）
    • 兩顆半高螺絲（使用 PH2 螺絲起子）
    • 兩個柱塞（使用 PH2 螺絲起子）
    • 一個纜線導件

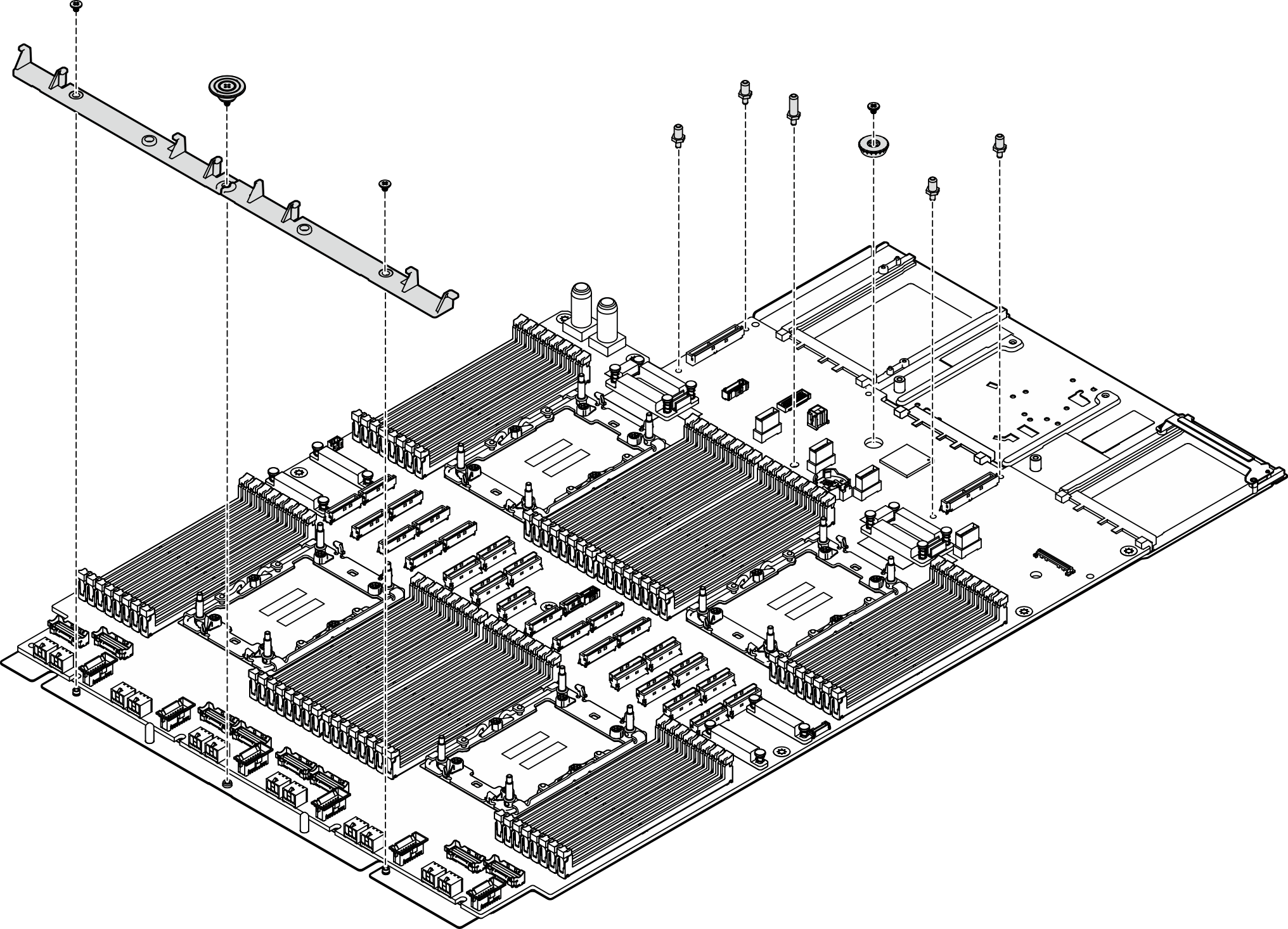

    圖 2. 卸下元件

    Component removal
  2. 如圖所示，卸下以下螺絲：
    • 四顆半高螺絲（使用 PH2 螺絲起子）
    • 九顆一字螺絲（使用 PH1 螺絲起子）

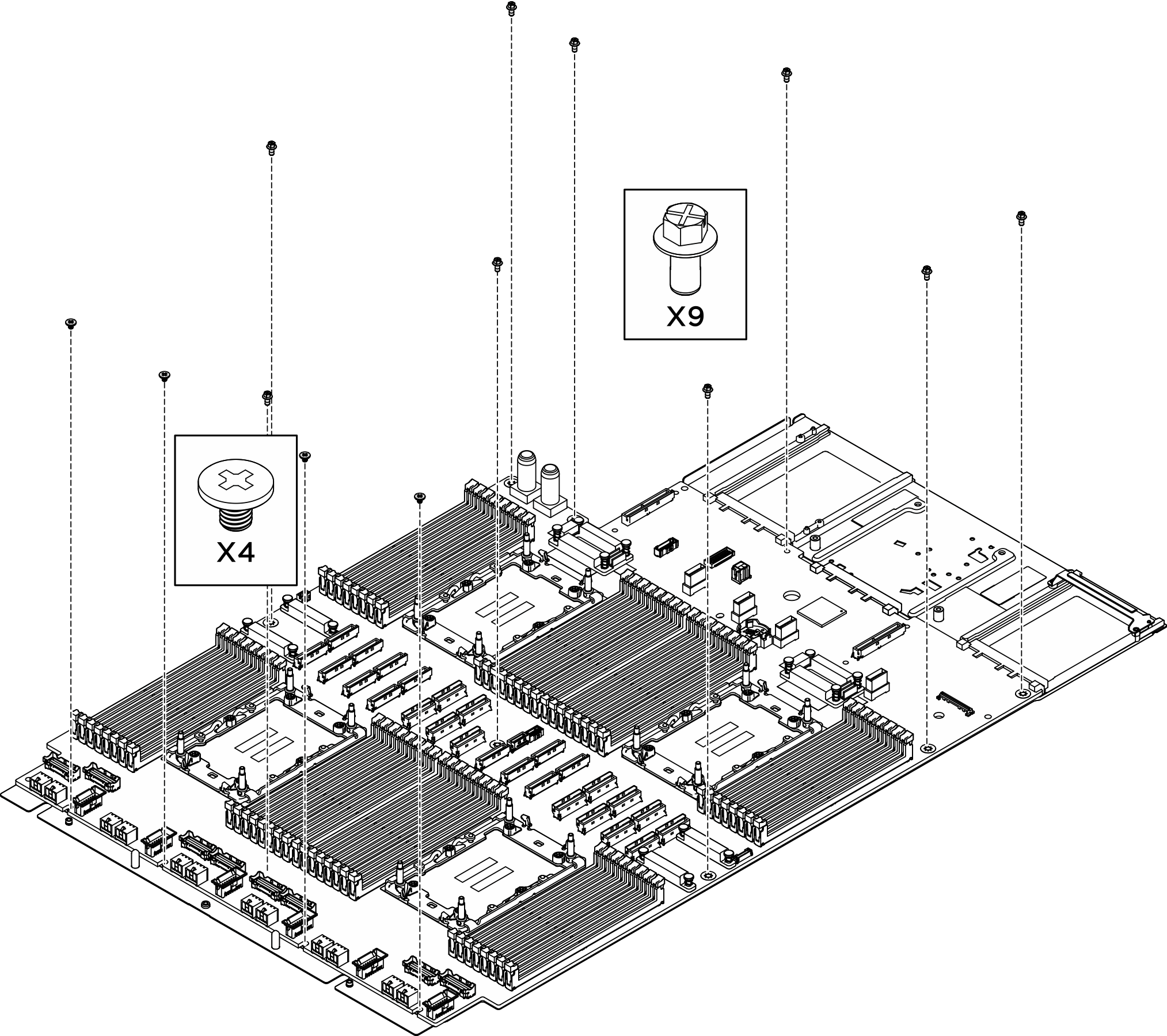

    圖 3. 卸下螺絲

    Screw removal
  3. 將處理器板與支撐金屬板分開。

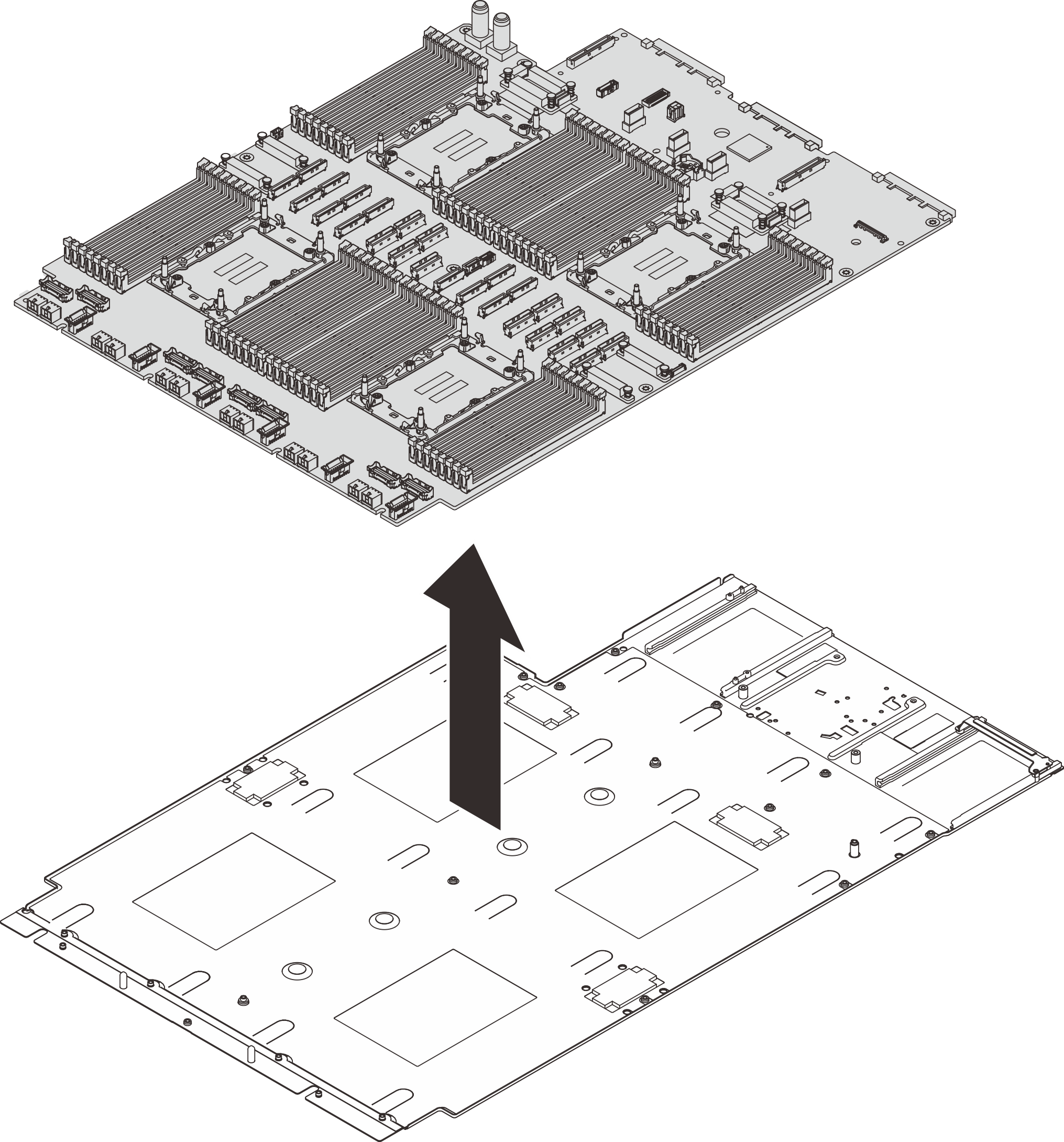

    圖 4. 拆卸處理器板
    Processor board disassembly

在您完成之後

拆卸主機板組件之後，請遵守當地法規進行回收。
