Systemplatinenbaugruppe zum Recyceln zerlegen

Mithilfe der Informationen in diesem Abschnitt können Sie die Systemplatinenbaugruppe zum Recyceln zerlegen.

Zu dieser Aufgabe

Vor dem Zerlegen der Systemplatinenbaugruppe:

  1. Trennen Sie die System-E/A-Platine von der Prozessorplatine.
    Anmerkung
    Um die Kontakte der E/A-Platine vor Beschädigungen zu schützen, drücken Sie den Griff an der E/A-Platine zusammen und ziehen Sie die E/A-Platine heraus. Stellen Sie währenddessen die ganze Zeit sicher, dass die E/A-Platine so horizontal wie möglich bleibt.

    1. Entfernen Sie die Schrauben, mit denen die System-E/A-Platine befestigt ist.

    2. Drücken Sie den Griff an der E/A-Platine zusammen und ziehen Sie die E/A-Platine heraus, um sie von der Prozessorplatine zu lösen.

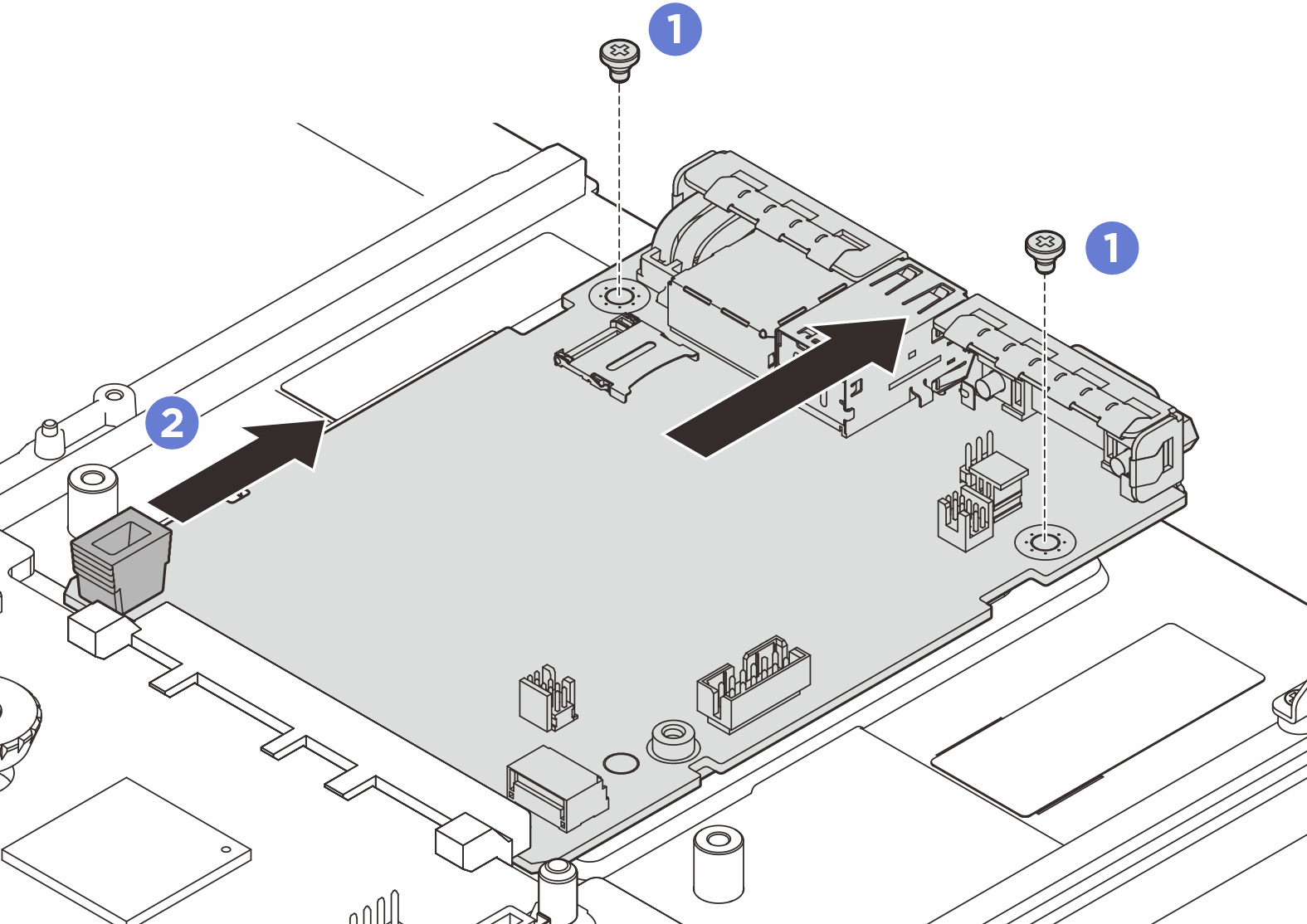

      Abbildung 1. Entfernen der System-E/A-Platine
      System I/O board removal

  2. Beachten Sie die örtlichen Umwelt-, Abfall- oder Entsorgungsvorschriften.

Vorgehensweise

  1. Entfernen Sie die folgenden Komponenten, wie dargestellt:
    • Fünf Führungsstifte (mit 7‑mm-Schraubenschlüssel)
    • Zwei flache Schrauben (mit PH2-Schraubendreher)
    • Zwei Kolben (mit PH2-Schraubendreher)
    • Eine Kabelführung

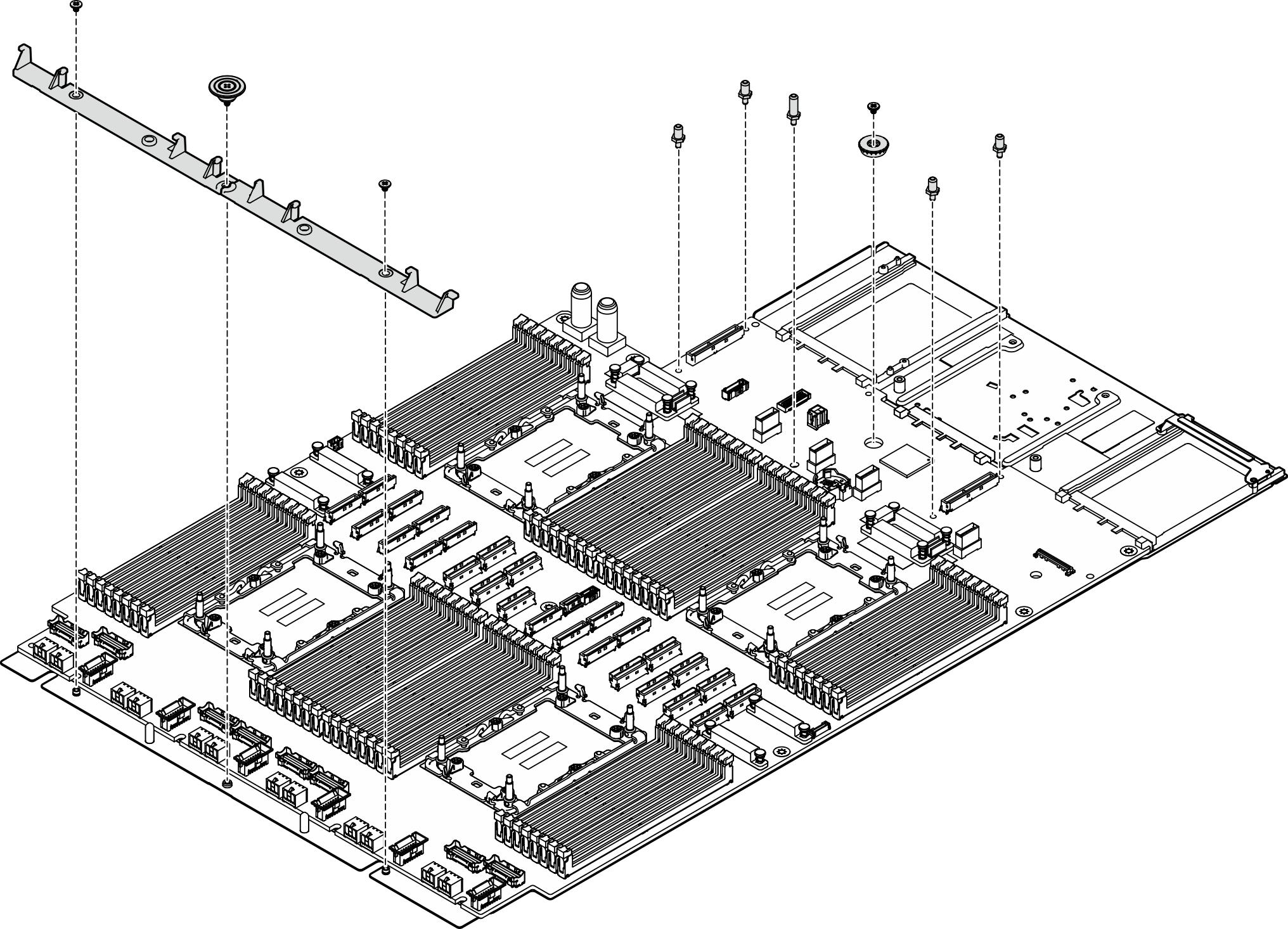

    Abbildung 2. Entfernen der Komponente

    Component removal
  2. Entfernen Sie die folgenden Schrauben, wie dargestellt:
    • Vier flache Schrauben (mit PH2-Schraubendreher)
    • Neun Schlitzschrauben (mit PH1-Schraubendreher)

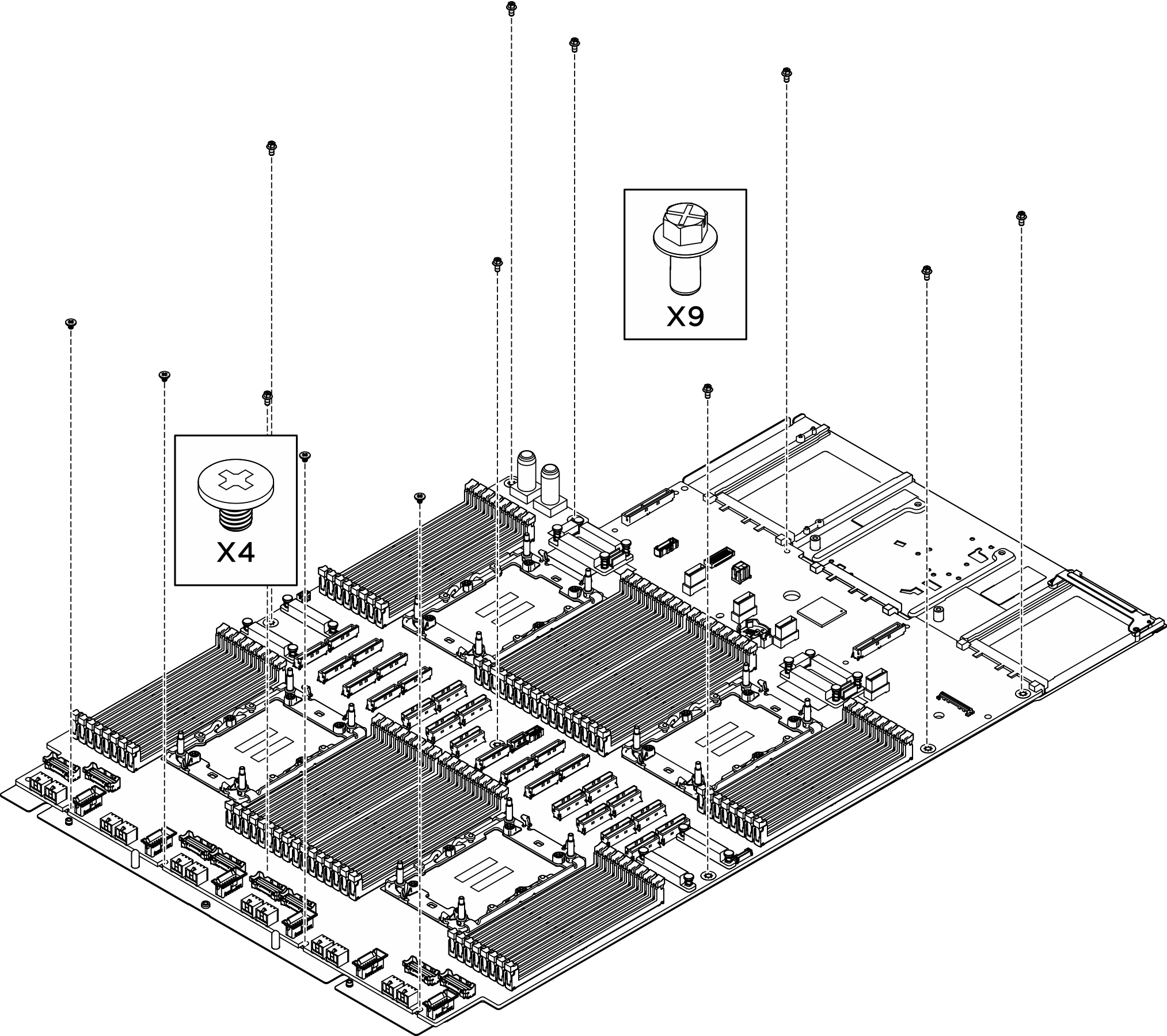

    Abbildung 3. Entfernen der Schrauben

    Screw removal
  3. Trennen Sie den Prozessor von der Auflage aus Metall.

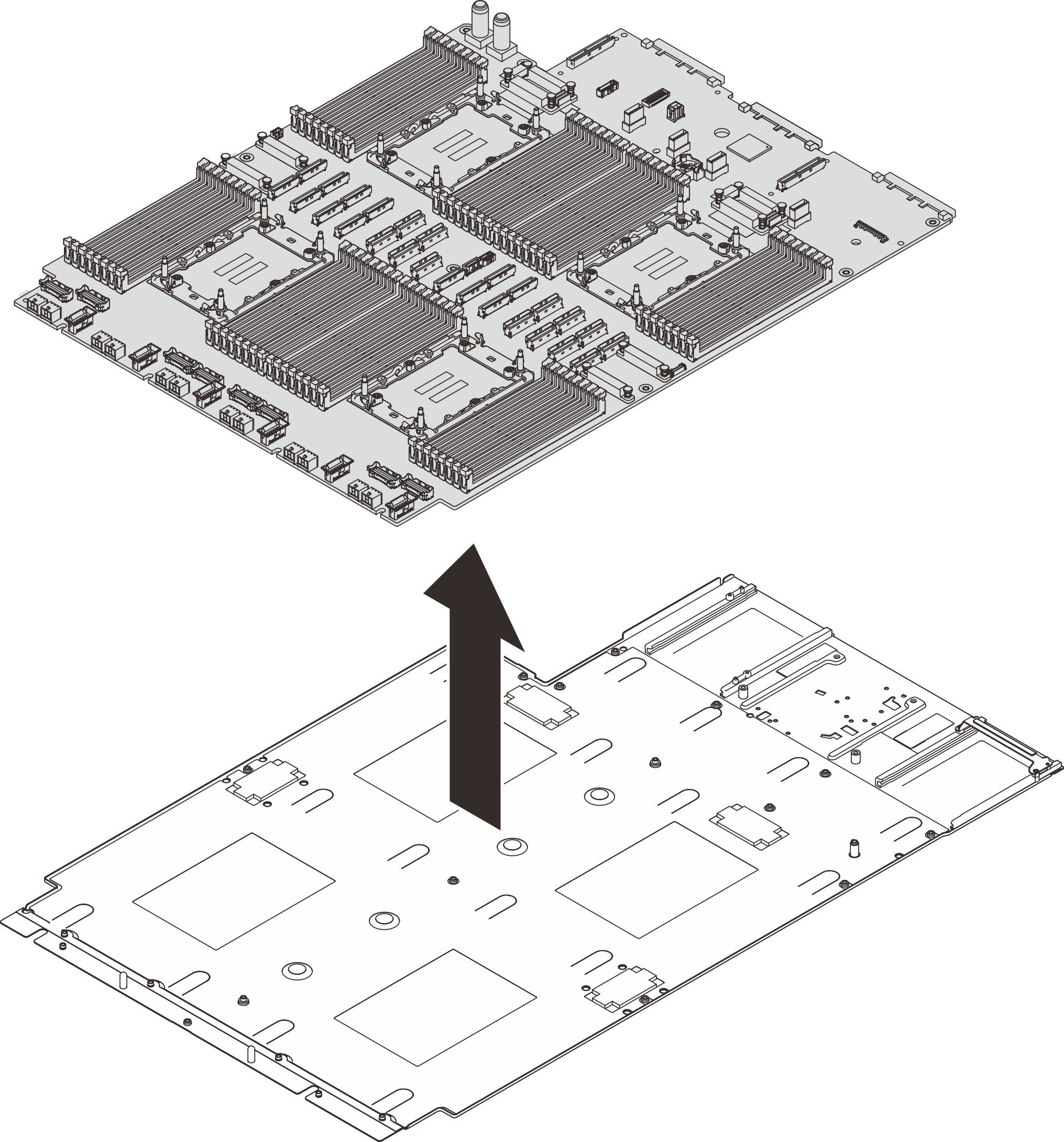

    Abbildung 4. Zerlegen der Prozessorplatine
    Processor board disassembly

Nach dieser Aufgabe

Recyceln Sie die Einheit nach dem Zerlegen der Systemplatinenbaugruppe gemäß der örtlichen Vorschriften.
