Démontage du bloc carte mère en vue du recyclage

Suivez les instructions de cette section pour démonter le bloc carte mère avant le recyclage.

À propos de cette tâche

Avant de démonter le bloc carte mère :

Séparez la carte d’E-S système de la carte du processeur.
Remarque
Afin d’éviter d’endommager la carte d’E-S, pincez sa poignée et tirez-la vers l’extérieur. Tout en tirant, assurez-vous que la carte d’E-S reste aussi à l’horizontale que possible.
1. Retirez les vis de fixation de la carte d'E-S système.
2. Pincez la poignée de la carte d’E-S et tirez-la vers l’extérieur pour la dégager de la carte du processeur.
  Figure 1. Retrait de la carte d’E-S système
Pour garantir le respect des réglementations, consultez les réglementations locales en matière d’environnement, des déchets ou de mise au rebut.

Procédure

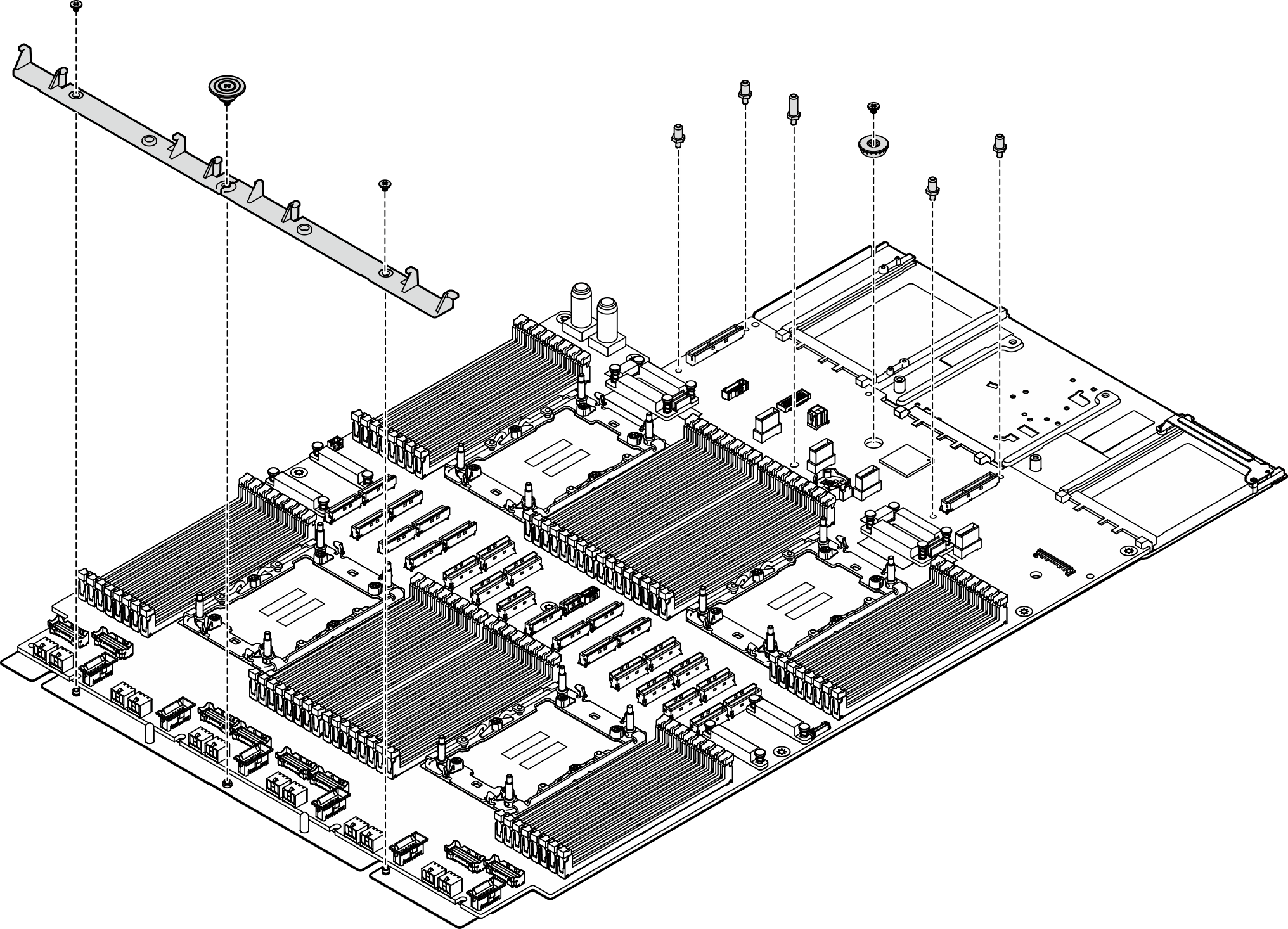

Retirez les composants suivants, comme illustré :
- Cinq broches de guidage (avec clé de 7 mm)
- Deux vis extra-plates (avec tournevis PH2)
- Deux pistons (avec tournevis PH2)
- Un guide-câbles
Figure 2. Retrait d’un composant

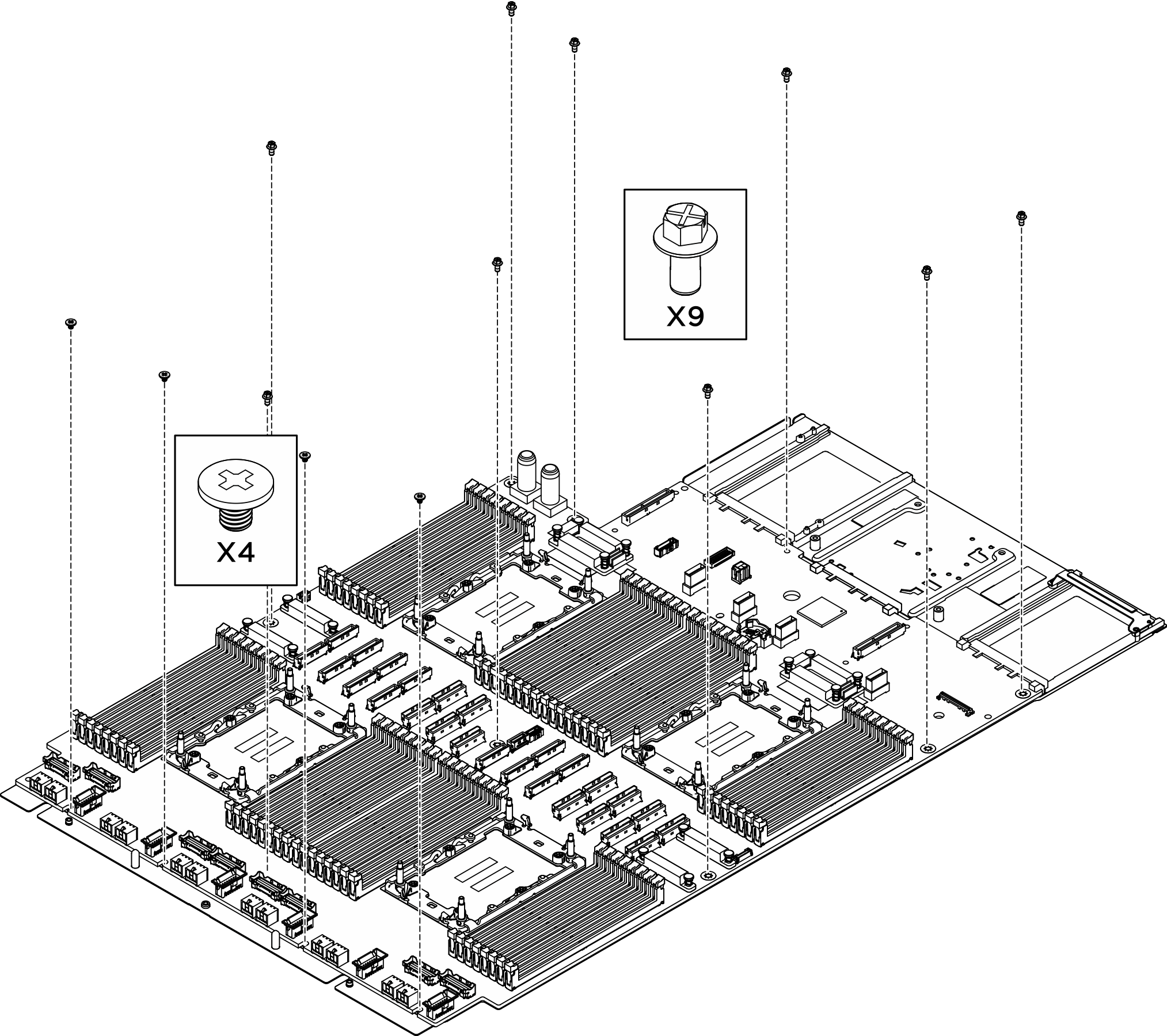

Retirez les vis suivantes, comme illustré :
- Quatre vis extra-plates (avec tournevis PH2)
- Neuf vis à fentes (avec tournevis PH1)
Figure 3. Retrait des vis

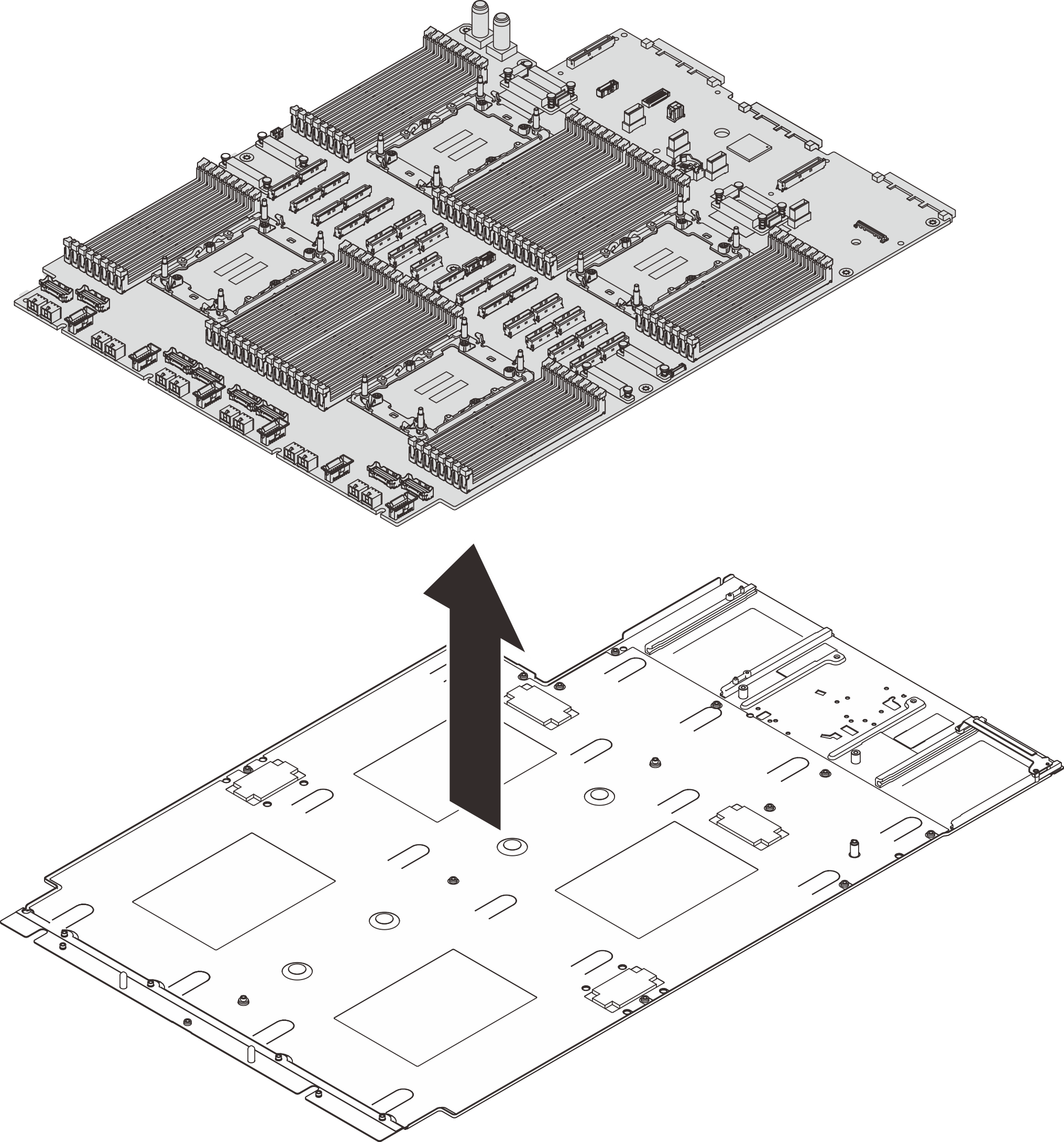

Séparez la carte du processeur de la tôle de support.
Figure 4. Démontage de la carte du processeur

Après avoir terminé

Une fois le bloc carte mère démonté, recyclez l’unité, conformément aux réglementations locales.
