Instalar as travas do rack

Siga as instruções nesta seção para instalar as travas do rack.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Procedimento

  1. Encoste a embalagem antiestática que contém a nova peça em qualquer superfície não pintada na parte externa do servidor. Em seguida, remova a nova peça do pacote e coloque-a em uma superfície antiestática.
  2. Alinhe a trava do rack com o pino no chassi. Em seguida, pressione a trava do rack no chassi e deslize-a levemente para trás.
    Nota
    Para evitar danos ao cabo, certifique-se de que o cabo esteja roteado corretamente e não cubra os orifícios dos parafusos, conforme mostrado abaixo.

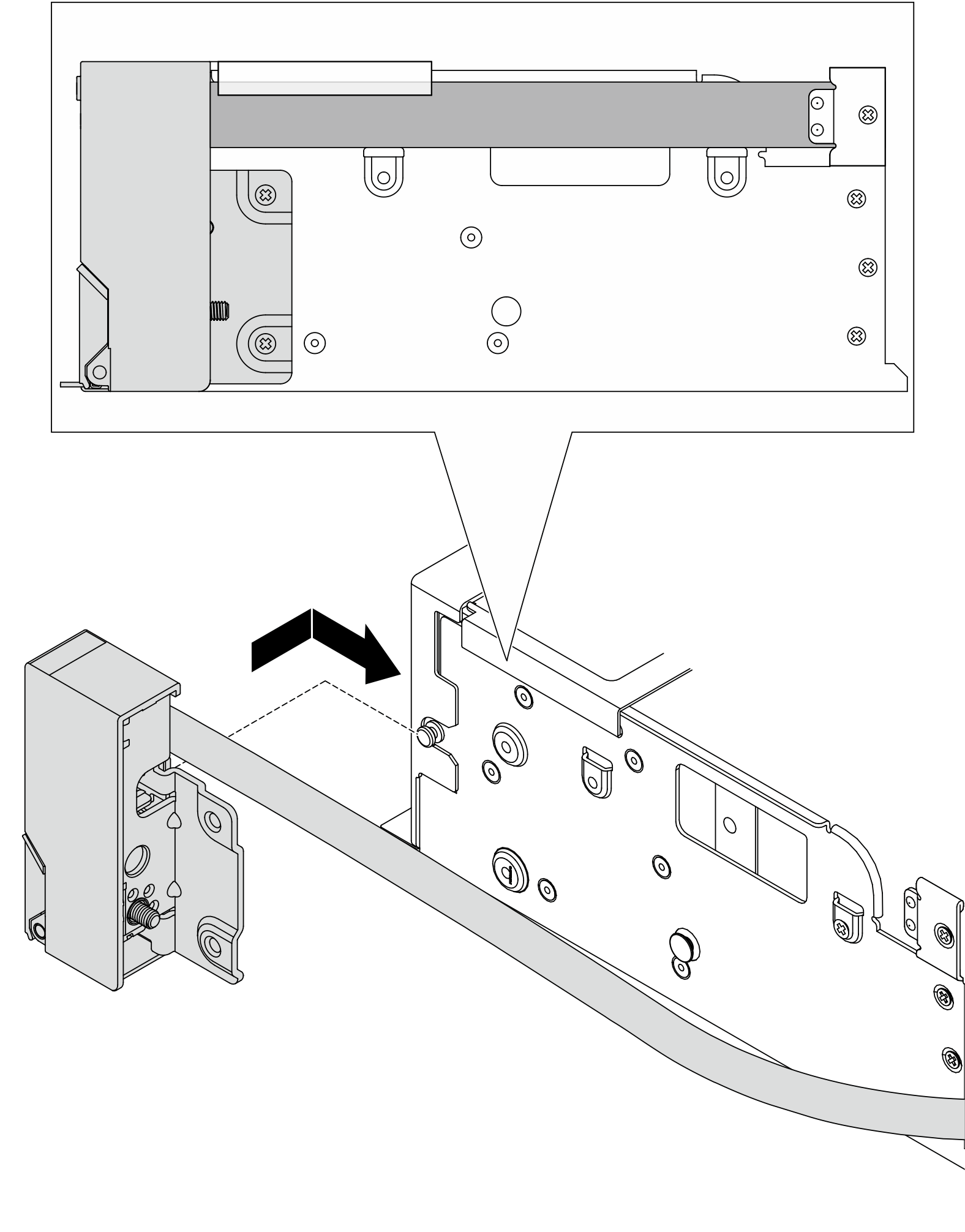

    Figura 1. Instalando a trava do rack
    Installing the rack latch
  3. Instale os parafusos para fixar a trava do rack na lateral do servidor.

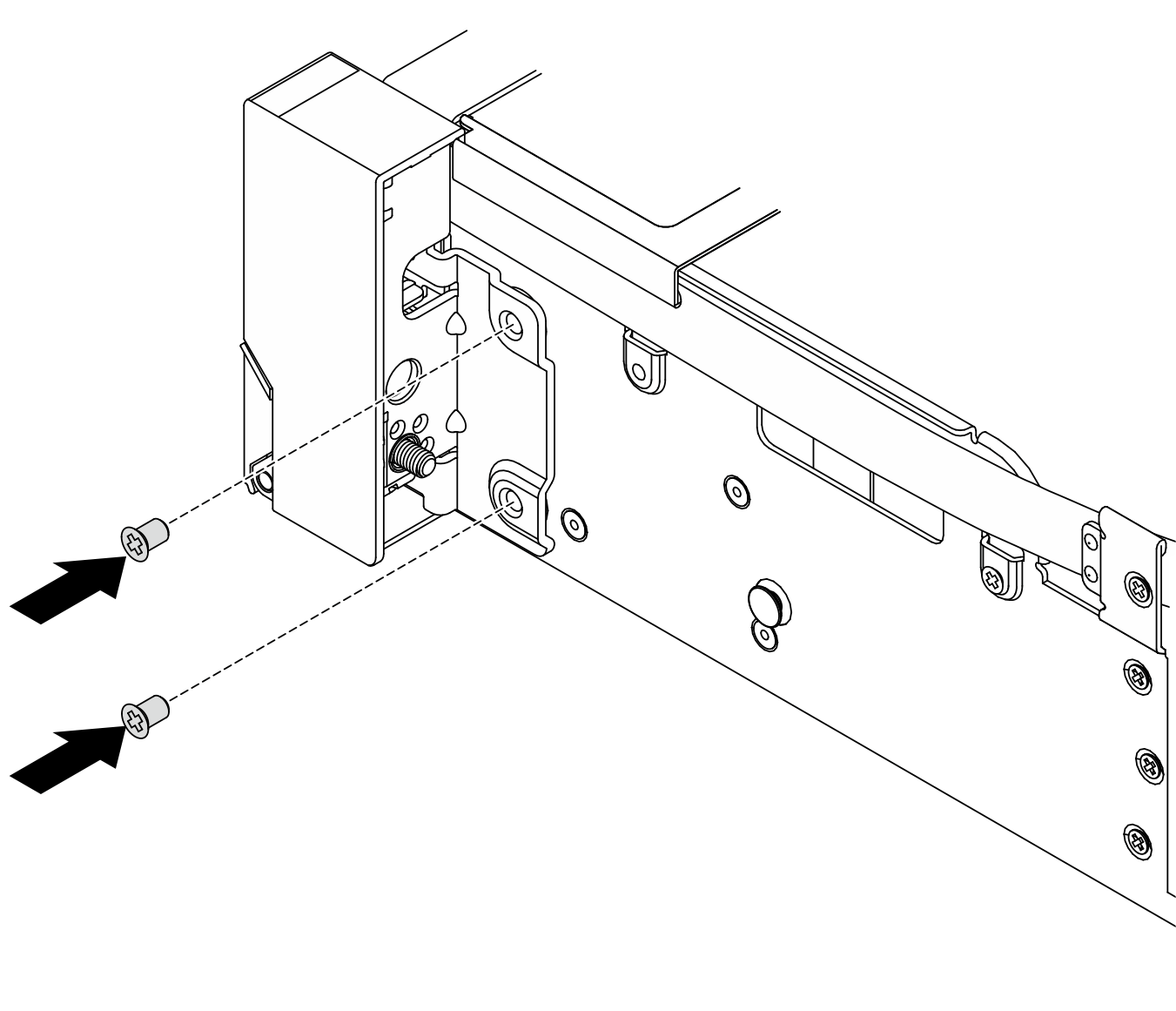

    Figura 2. Instalando os parafusos
    Installing the screws
  4. Instale o retentor de cabos.

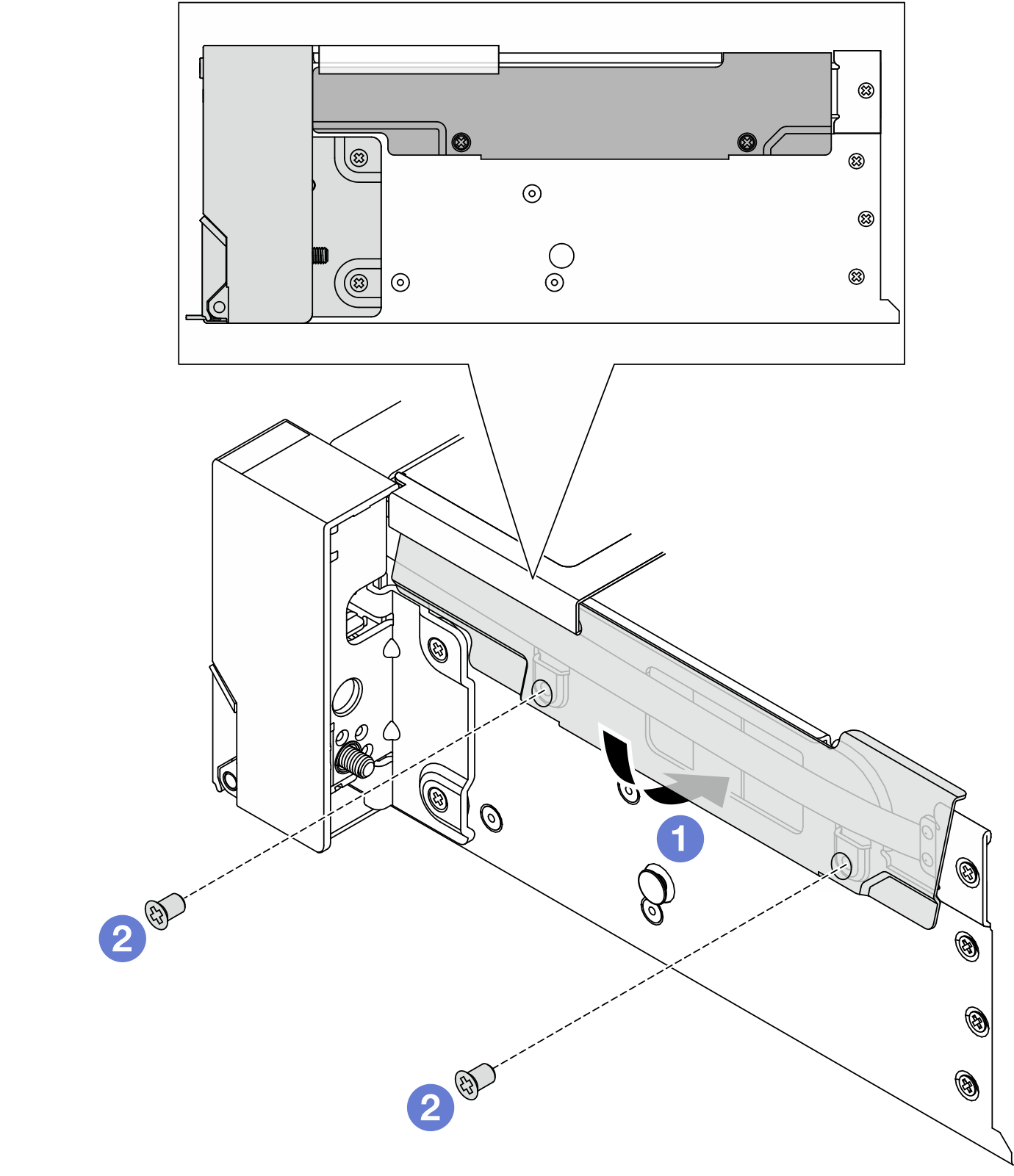

    Figura 3. Instalando o retentor de cabos
    Installing the cable retainer
    1. Insira a parte superior do retentor do cabo no chassi e gire a parte inferior para instalar a trava do rack no lugar.
    2. Instale os parafusos para fixar o retentor de cabos.
  5. Conecte o cabo na trava do rack ao conjunto da placa-mãe. Consulte Roteamento de cabos internos.

Depois de concluir

  1. Reinstale as placas riser PCIe. Consulte Instalar uma placa riser PCIe.
  2. Reinstale a tampa superior traseira. Consulte Instalar a tampa superior traseira.
  3. Reinstale a tampa superior frontal. Consulte Instalar a tampa superior frontal.
  4. Instale o painel de segurança. Consulte Instalar o painel de segurança.
  5. Conclua a substituição de peças. Consulte Concluir a substituição de peças.

Vídeo de demonstração

Assista ao procedimento no YouTube
