Remover as travas do rack

Siga as instruções nesta seção para remover as travas do rack.

Sobre esta tarefa

Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.
Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.
Se o servidor estiver instalado em um rack, remova-o do rack. Consulte Remover o servidor dos trilhos.

Procedimento

Faça as preparações para essa tarefa.
1. Remova o painel de segurança. Consulte Remover o painel de segurança.
2. Remova a tampa superior frontal. Consulte Remover a tampa superior frontal.
3. Se você estiver substituindo a trava esquerda do rack por USB/MiniDP, remova a tampa superior traseira e a placa riser PCIe 1 ou PCIe A. Consulte Remover a tampa superior traseira e Remover uma placa riser PCIe.
Desconecte o cabo na trava do rack do conjunto de placa-mãe.
Remova o retentor do cabo.

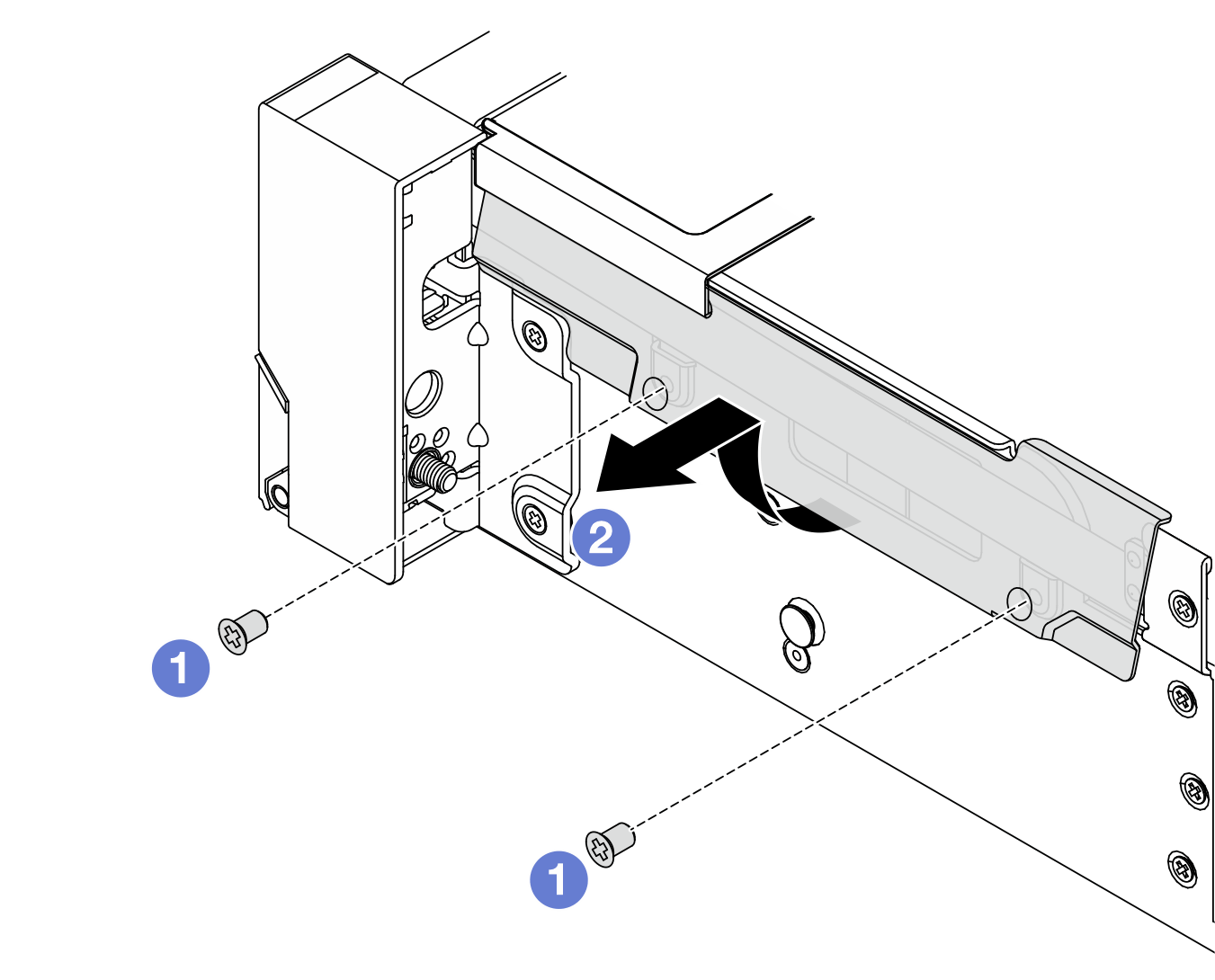

Figura 1. Removendo o retentor de cabo
1. Remova os parafusos que prendem o retentor de cabos na lateral do servidor.
2. Gire a parte inferior do retentor de cabos e remova-a do chassi.
Remova os parafusos que fixam a trava do rack.
Figura 2. Removendo os parafusos

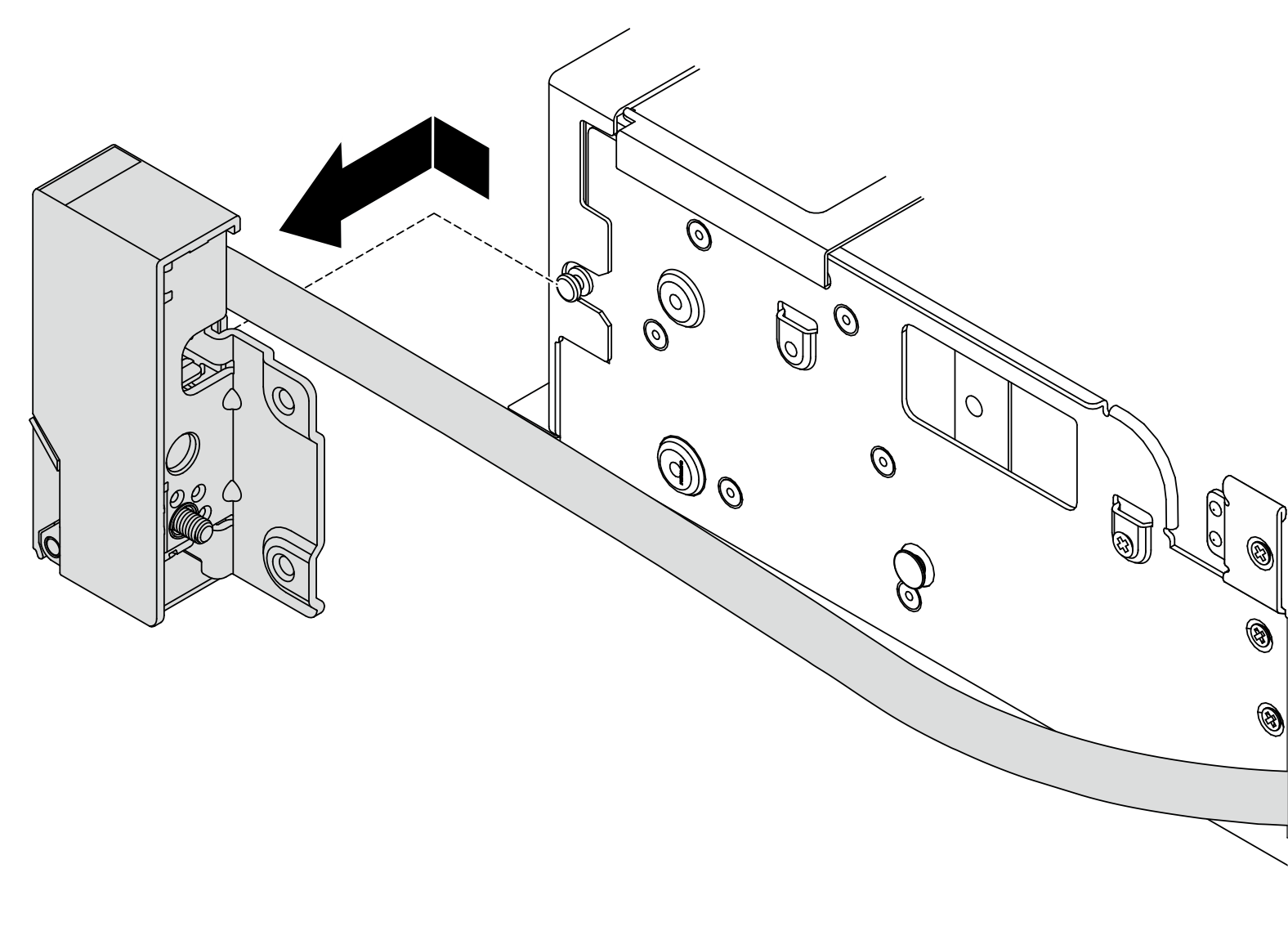

Deslize levemente a trava do rack para a frente e, em seguida, remova-a do chassi.
Figura 3. Removendo a trava do rack

Depois de concluir

Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
