ラック・ラッチの取り外し

ラック・ラッチを取り外すには、このセクションの説明に従ってください。

このタスクについて

安全に作業を行うために、取り付けのガイドラインおよび安全検査のチェックリストをお読みください。
サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。
静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。
サーバーをラックに取り付けている場合は、ラックから取り外します。レールからサーバーを取り外すを参照してください。

手順

このタスクの準備をします。
1. セキュリティー・ベゼルを取り外します。セキュリティー・ベゼルの取り外しを参照してください。
2. 前面トップ・カバーを取り外します。前面トップ・カバーの取り外しを参照してください。
3. 左側のラック・ラッチを USB/MiniDP と交換する場合は、背面トップ・カバーと PCIe ライザー 1 または PCIe ライザー A を取り外します。背面トップ・カバーの取り外しおよびPCIe ライザーの取り外しを参照してください。
ラック・ラッチのケーブルをシステム・ボード・アセンブリーから切り離します。

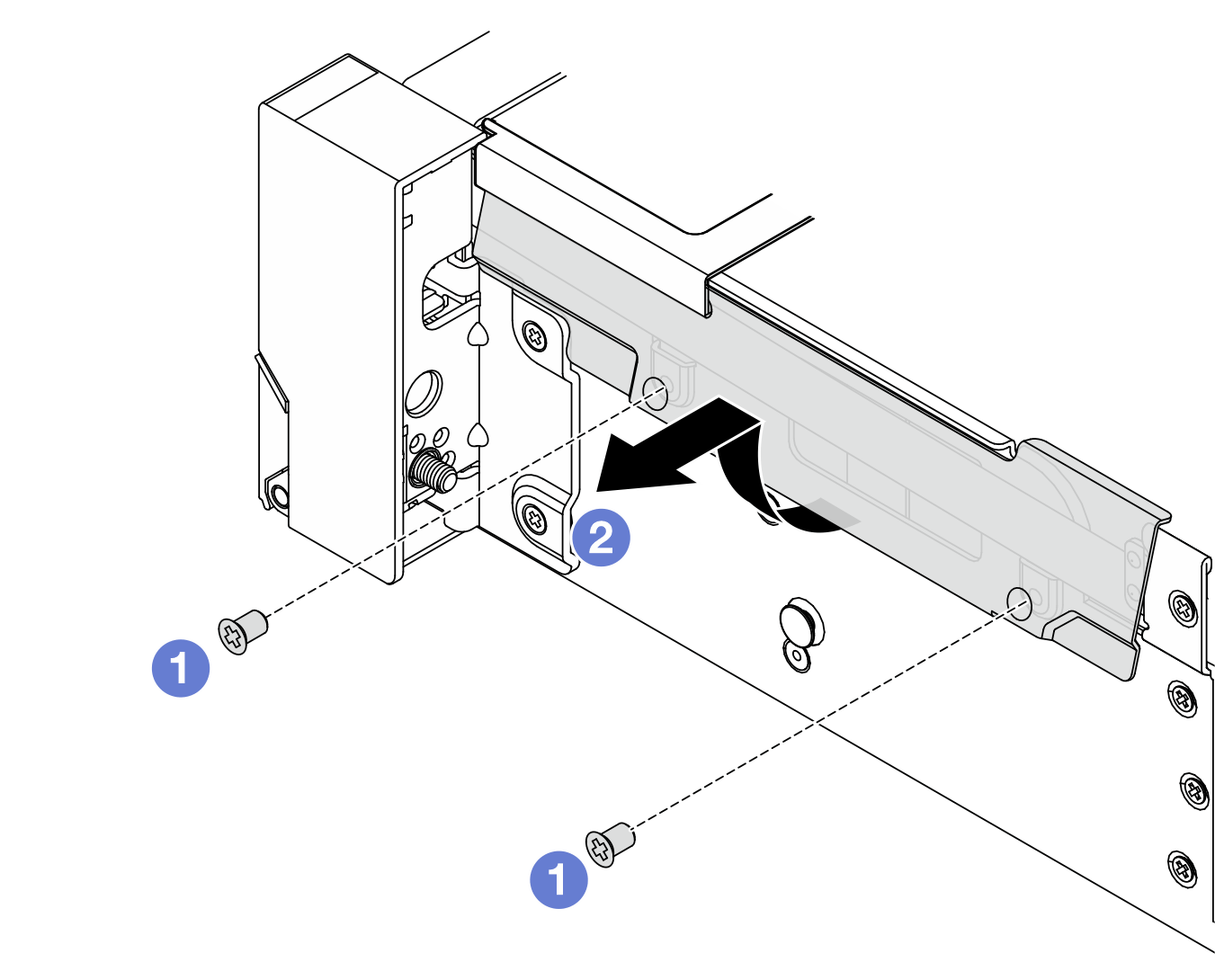

ケーブル保持具を取り外します。
図 1. ケーブル保持具の取り外し
1. サーバーの側面のケーブル保持具を固定しているねじを取り外します。
2. ケーブル保持具の下部を回転させて、シャーシから取り外します。

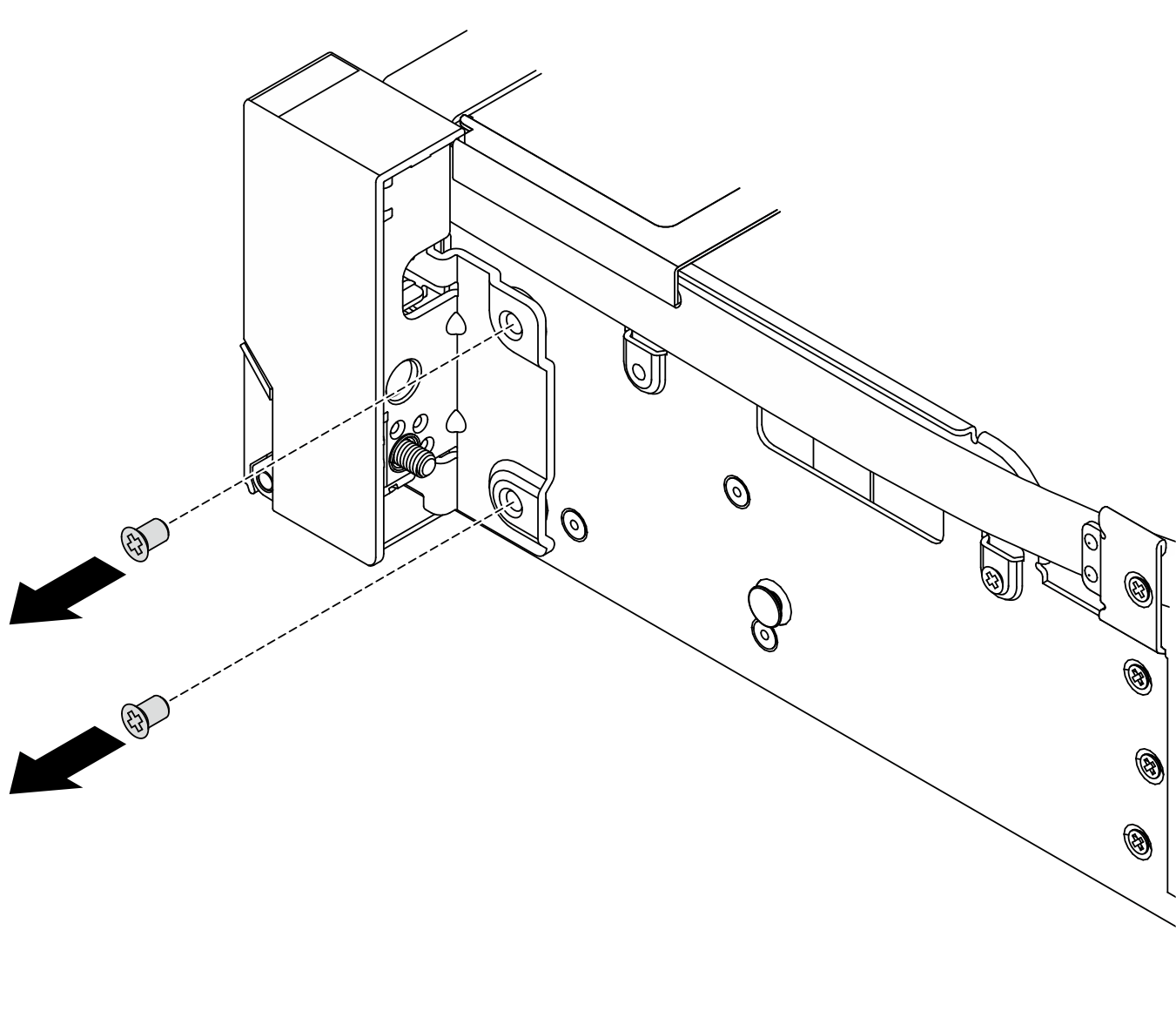

ラック・ラッチを固定しているねじを取り外します。
図 2. ねじの取り外し

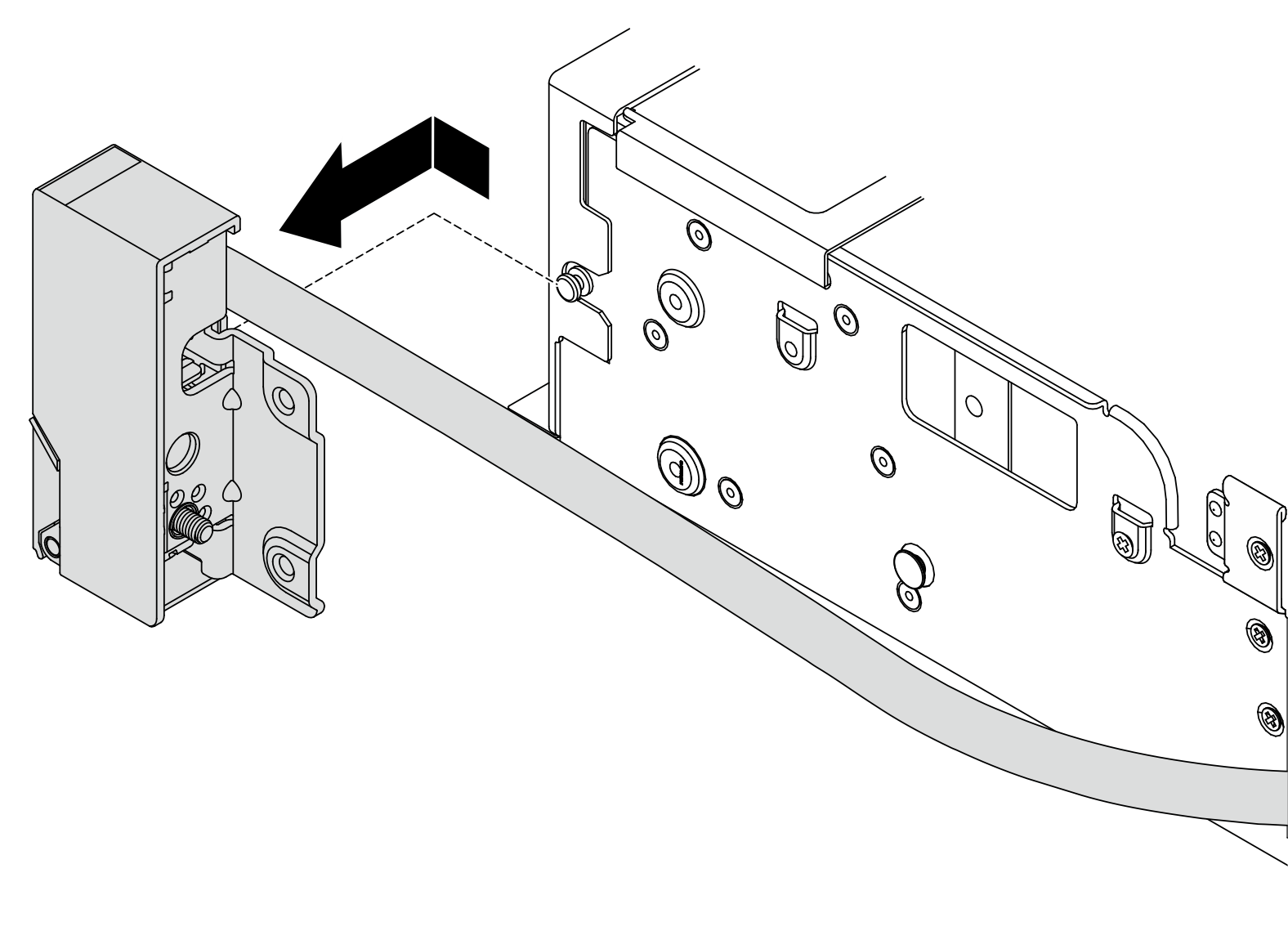

ラック・ラッチを前方に少しスライドさせてから、ラック・ラッチをシャーシから取り外します。
図 3. ラック・ラッチの取り外し

完了したら

コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
