Rack-Verriegelungen entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um die Rack-Verriegelungen zu entfernen.

Zu dieser Aufgabe

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

  • Falls der Server in einem Rack installiert ist, entfernen Sie ihn aus dem Rack. Siehe Server von den Schienen entfernen.

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Entfernen Sie die Sicherheitsfrontblende. Siehe Sicherheitsfrontblende entfernen.
    2. Entfernen Sie die vordere obere Abdeckung. Siehe Vordere obere Abdeckung entfernen.
    3. Wenn Sie die linke Rack-Verriegelung durch USB/MiniDP ersetzen, entfernen Sie die hintere obere Abdeckung und die PCIe-Adapterkarte 1 oder die PCIe-Adapterkarte A. Siehe Hintere obere Abdeckung entfernen und PCIe-Adapterkarte entfernen.
  2. Trennen Sie das Kabel an der Rack-Verriegelung von der Systemplatinenbaugruppe.
  3. Entfernen Sie den Kabelhalter.

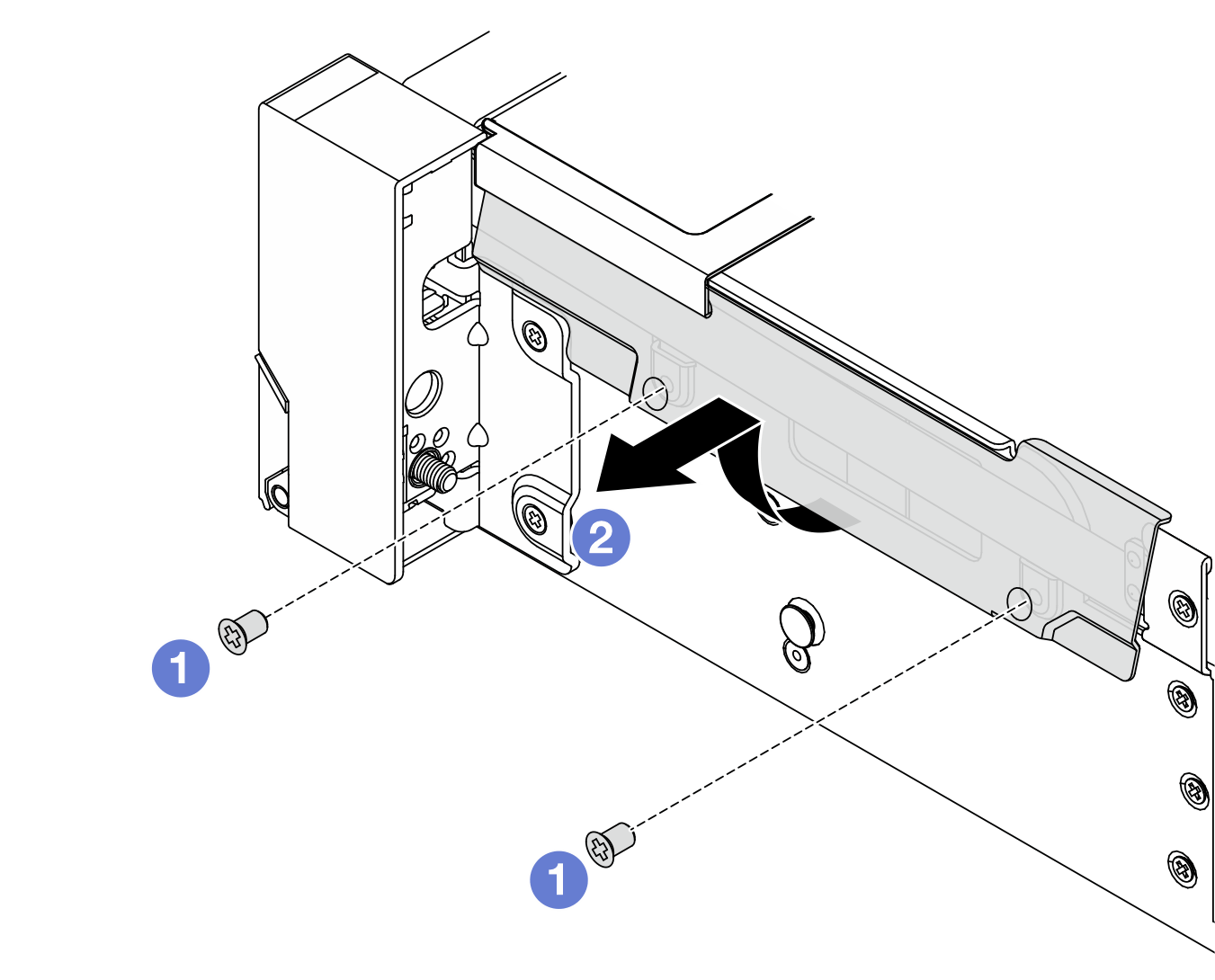

    Abbildung 1. Entfernen der Kabelhalterung
    Removing the cable retainer
    1. Entfernen Sie an der Seite des Servers die Schrauben an der Kabelhalterung.
    2. Drehen Sie den unteren Teil der Kabelhalterung und entfernen Sie sie aus dem Gehäuse.
  4. Entfernen Sie die Schrauben, mit denen die Rack-Verriegelung gesichert ist.

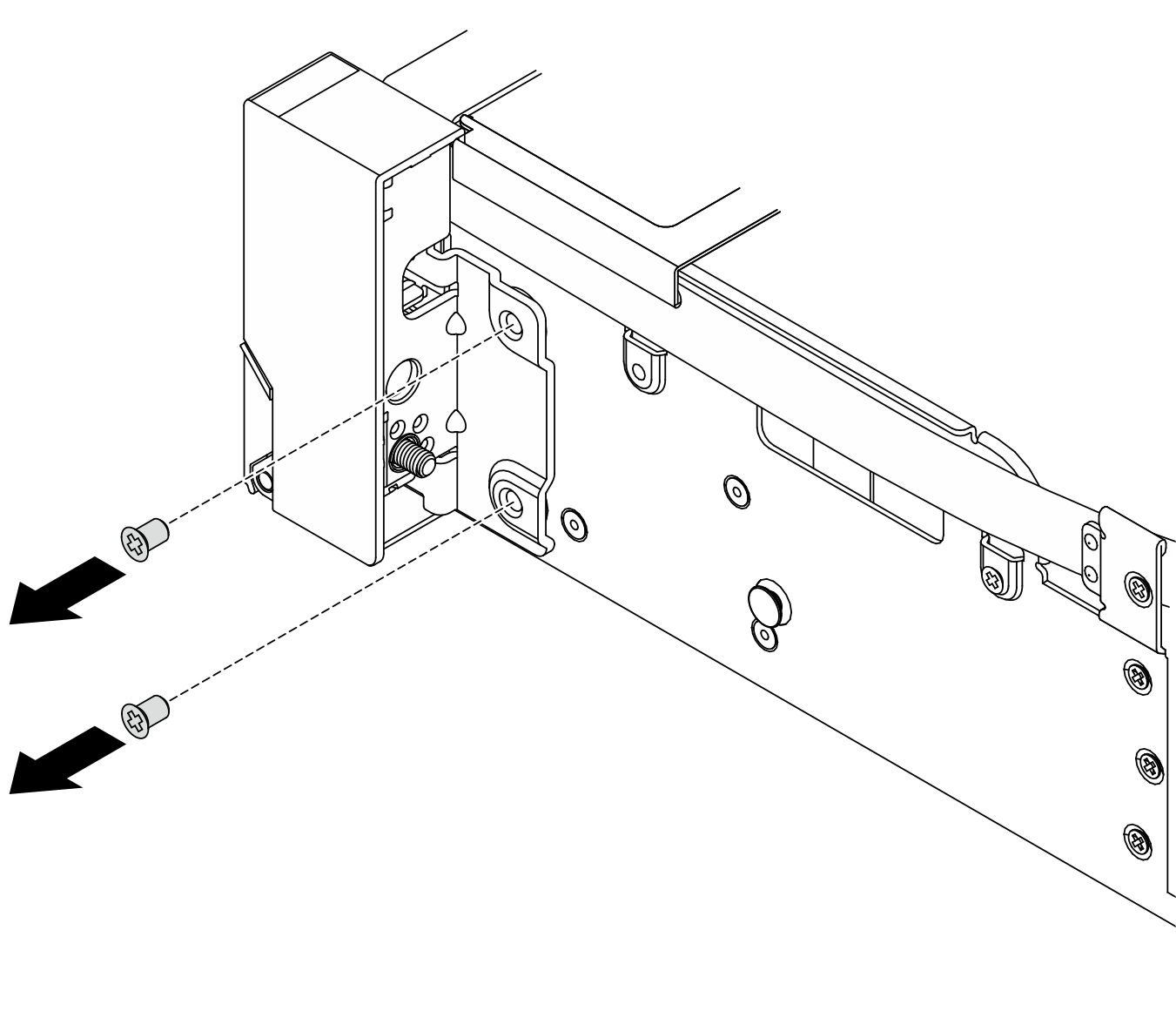

    Abbildung 2. Entfernen der Schrauben
    Removing the screws
  5. Schieben Sie die Rack-Verriegelung leicht nach vorne und entfernen Sie sie anschließend vom Gehäuse.

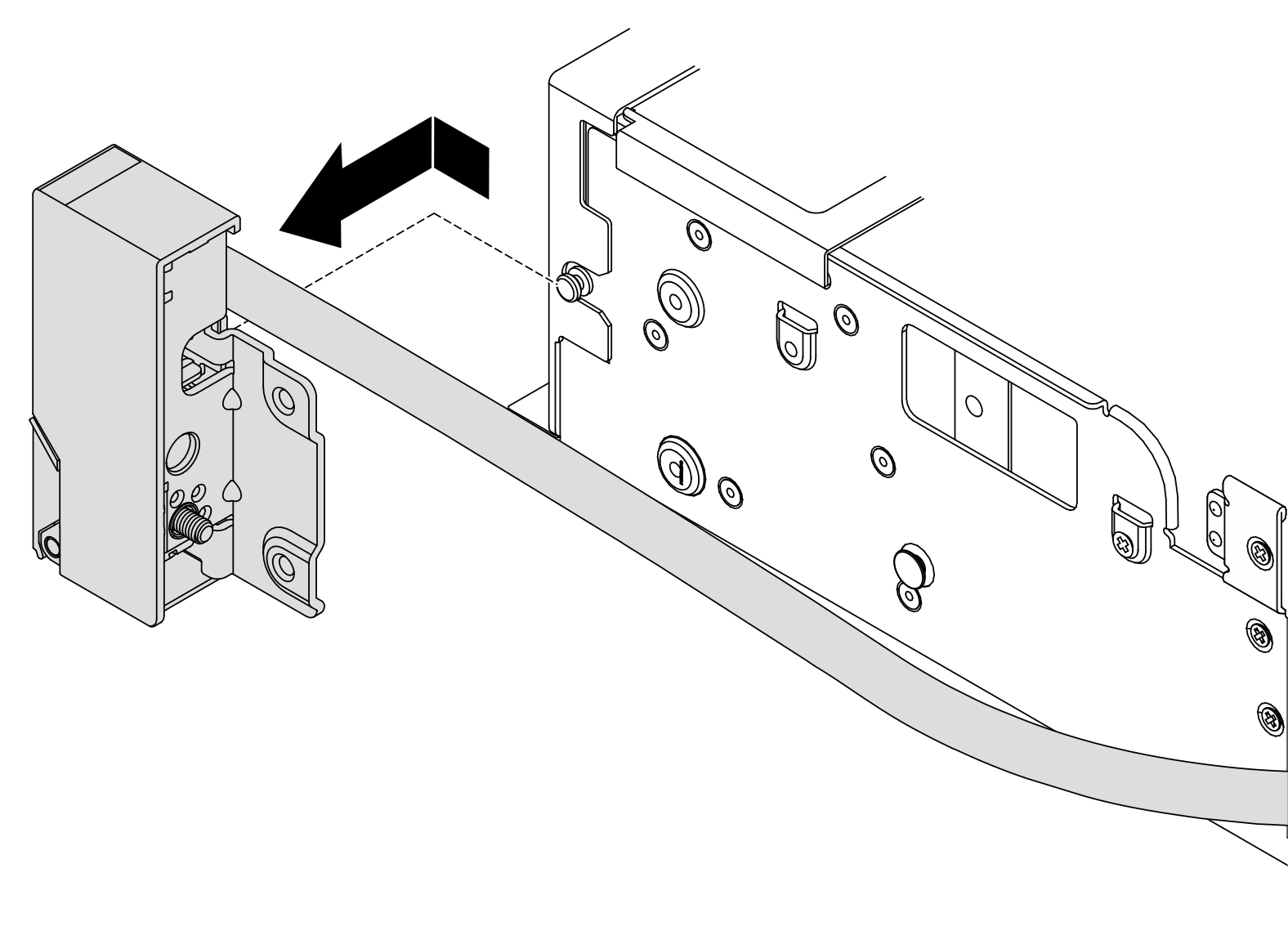

    Abbildung 3. Entfernen der Rack-Verriegelung
    Removing the rack latch

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
