Rack-Verriegelungen installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um die Rack-Verriegelungen zu installieren.

Zu dieser Aufgabe

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Vorgehensweise

  1. Berühren Sie mit der antistatischen Schutzhülle, in der sich die neue Komponente befindet, eine unlackierte Oberfläche an der Außenseite des Servers. Nehmen Sie anschließend die neue Komponente aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.

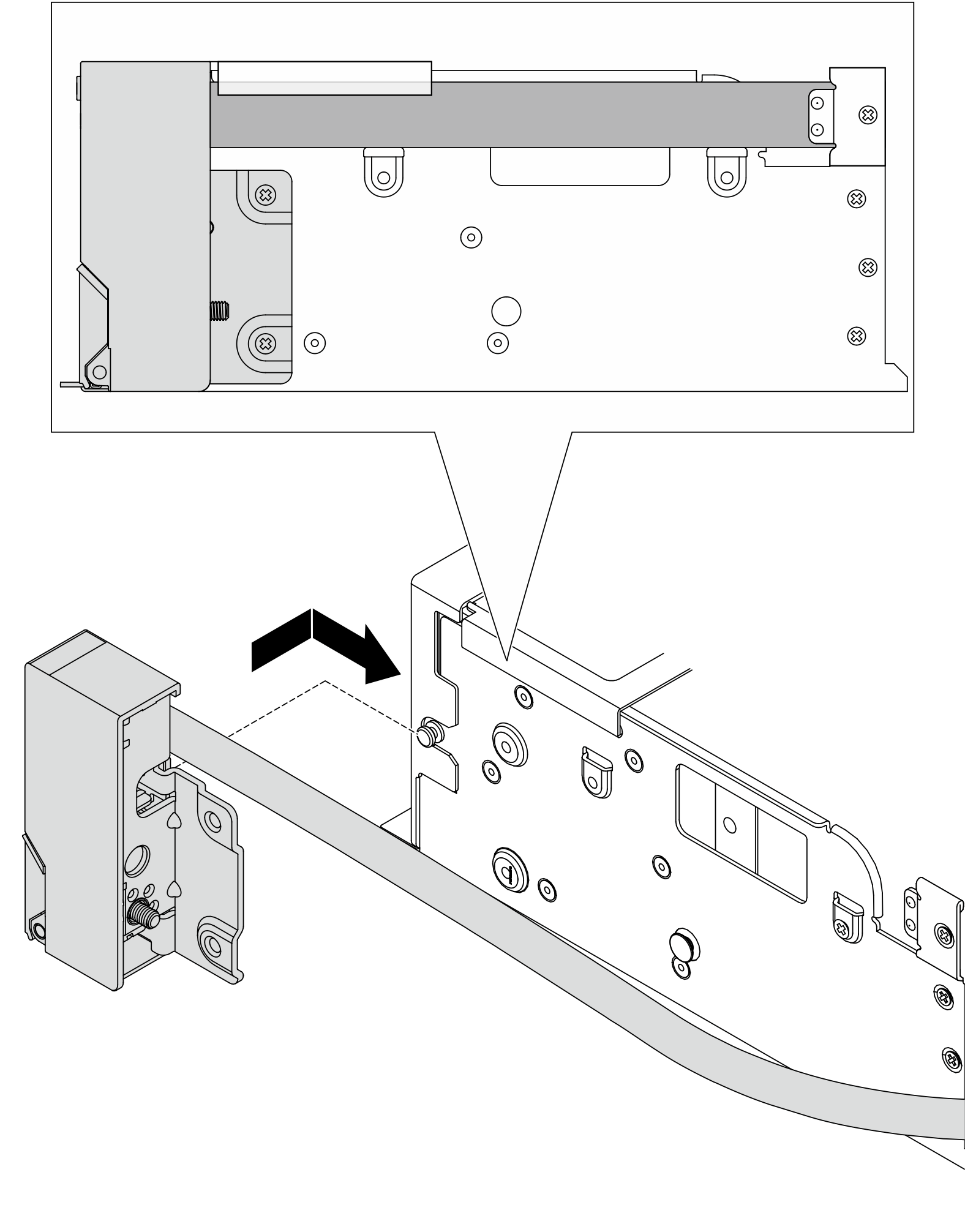

  2. Richten Sie die Rack-Verriegelung mit dem Stift am Gehäuse aus. Drücken Sie dann die Rack-Verriegelung an das Gehäuse und schieben Sie es leicht nach hinten.
    Anmerkung
    Um Schäden am Kabel zu vermeiden, stellen Sie sicher, dass das Kabel richtig verlegt ist und die Schraubenlöcher nicht verdeckt (siehe unten).
    Abbildung 1. Installieren der Rack-Verriegelung
    Installing the rack latch

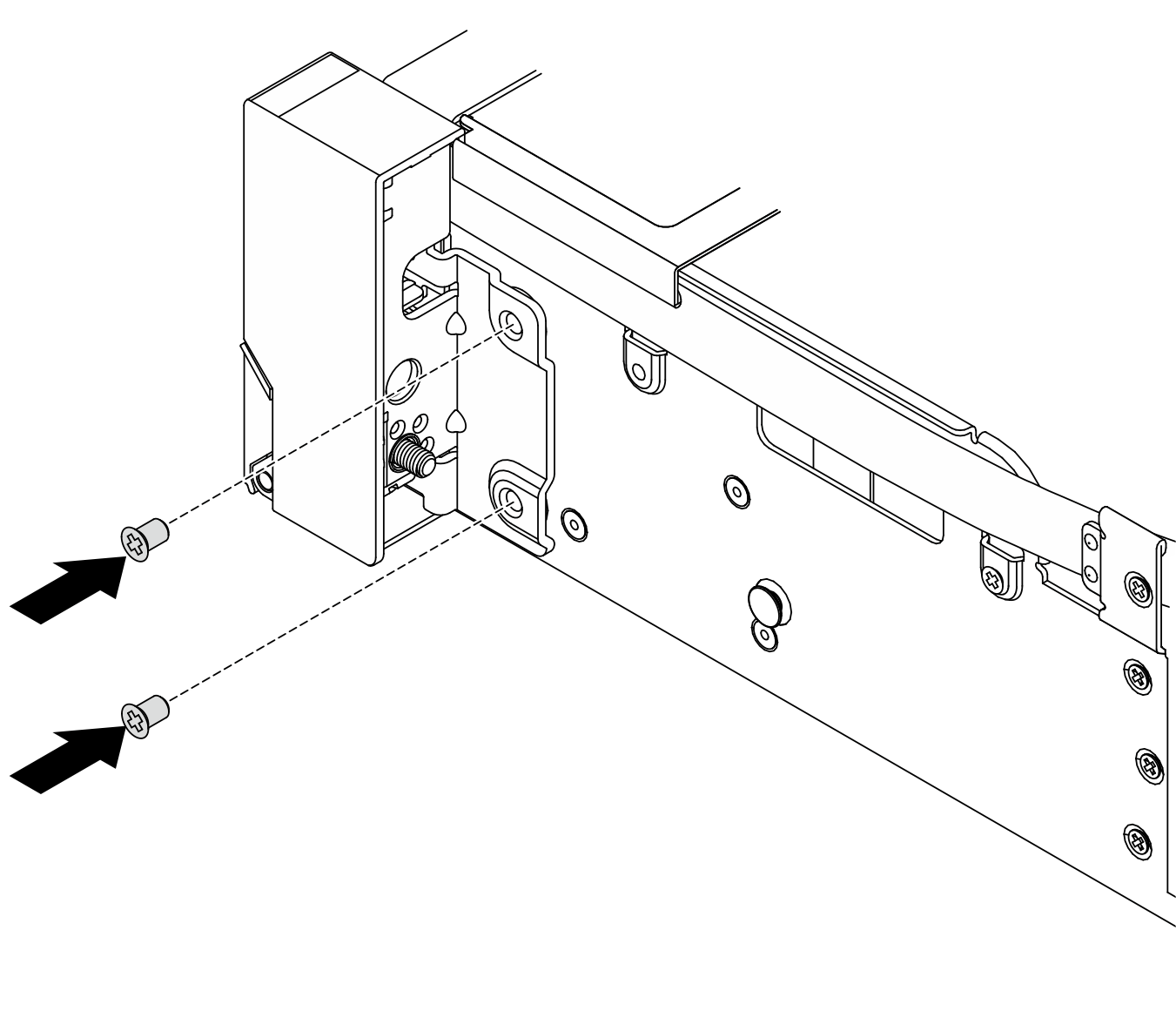

  3. Installieren Sie die Schrauben, um die Rack-Verriegelung an der Seite des Servers zu befestigen.
    Abbildung 2. Installieren der Schrauben
    Installing the screws

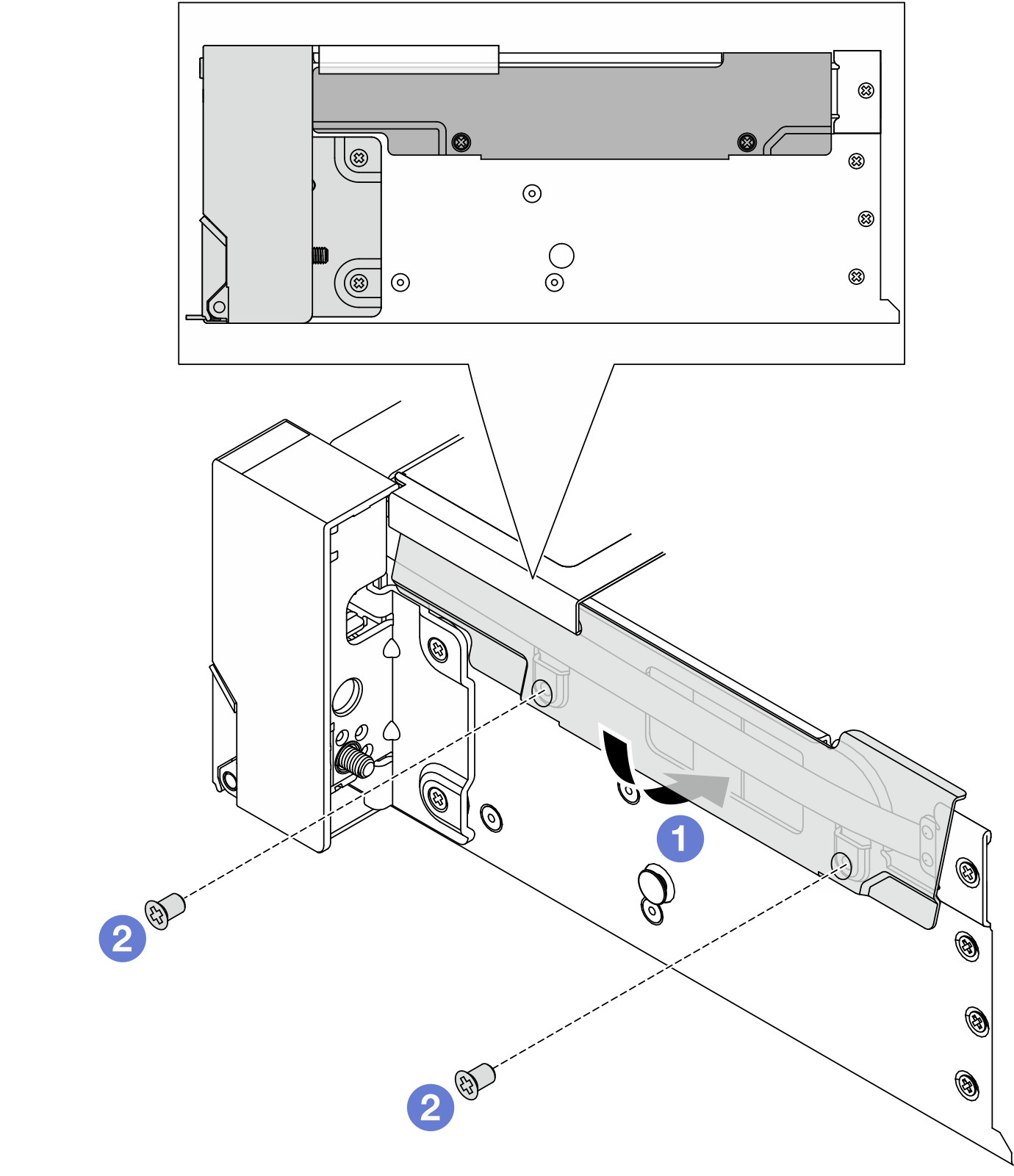

  4. Installieren Sie die Kabelhalterung.
    Abbildung 3. Anbringen der Kabelhalterung
    Installing the cable retainer
    1. Setzen Sie den oberen Teil der Kabelhalterung in das Gehäuse ein und drehen Sie dann den unteren Teil, um die Rack-Verriegelung zu installieren.
    2. Bringen Sie dann die Schrauben an, um die Kabelhalterung zu befestigen.
  5. Schließen Sie das Kabel an der Rack-Verriegelung an der Systemplatinenbaugruppe an. Siehe Interne Kabelführung.

Nach dieser Aufgabe

  1. Installieren Sie die PCIe-Adapterkarte wieder. Siehe PCIe-Adapterkarte installieren.
  2. Bringen Sie die hintere obere Abdeckung wieder an. Siehe Hintere obere Abdeckung installieren.
  3. Bringen Sie die vordere obere Abdeckung wieder an. Siehe Vordere obere Abdeckung installieren.
  4. Installieren Sie die Sicherheitsfrontblende. Siehe Sicherheitsfrontblende installieren.
  5. Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.
