ถอดตัวครอบ E3.S CMM และแบ็คเพลน

ทำตามคำแนะนำในส่วนนี้เพื่อถอดตัวครอบและแบ็คเพลน CMM E3.S

ขั้นตอน

1. เตรียมการสำหรับงานนี้
   1. ลบ CMM E3.S ทั้งหมดที่ติดตั้งในตัวครอบ ดู ถอด CMM แบบไม่ใช่ Hot-swap ของ E3.S
   2. ถอดฝาครอบด้านบนด้านหน้า โปรดดู ถอดฝาครอบด้านบนด้านหน้า
   3. ถอดพัดลมทั้งหมด ดู ถอดพัดลม
   4. ถอดตัวครอบพัดลม โปรดดู ถอดตัวครอบพัดลม
   5. ถอดสายไฟและสายสัญญาณออกจากส่วนประกอบแผงระบบ
      ข้อควรสนใจ

      เพื่อหลีกเลี่ยงความเสียหายต่อส่วนประกอบแผงระบบ ตรวจสอบให้แน่ใจว่าคุณได้ทำตามคำแนะนำใน การเดินสายภายใน เมื่อถอดสายออกจากส่วนประกอบแผงระบบ
2. ถอดตัวครอบ E3.S 2T
   หมายเหตุ

   ใช้ฝา E3.S ที่ไม่มีแผงด้านในเพื่อปิดพื้นที่ที่ติดตั้งตัวครอบ E3.S 2T แล้ว เพื่อการระบายความร้อนและการไหลเวียนของอากาศที่เหมาะสม ตรวจสอบให้แน่ใจว่าได้ติดตั้งตัวครอบ E3.S 2T และฝา E3.S ที่สอดคล้องกันก่อนเปิดเซิร์ฟเวอร์ หากคุณใช้ฝา E3.S ที่ไม่มีแผงด้านในเพื่อครอบคลุมพื้นที่ที่ไม่มีตัวครอบ E3.S 2T ส่วนประกอบของเซิร์ฟเวอร์อาจเสียหายระหว่างการทำงาน

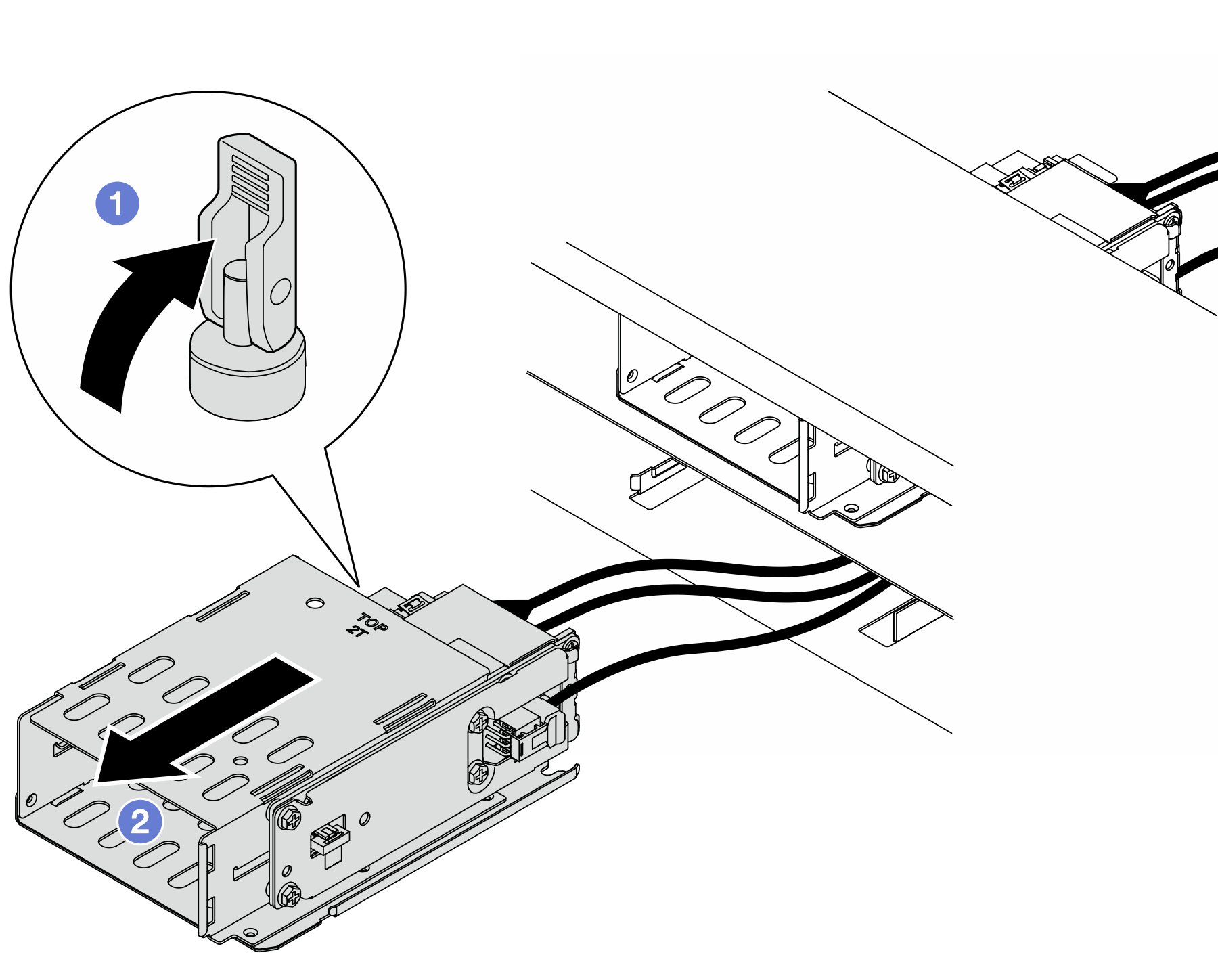

   รูปที่ 1. การถอดตัวครอบ E3.S 2T


   1. เปิดสลักเพื่อปลดตัวครอบ
   2. เลื่อนตัวครอบไดรฟ์ออกจากตัวเครื่อง
3. ถอดสายไฟออกจากแบ็คเพลน
4. ถอดแบ็คเพลนออกจากตัวครอบ

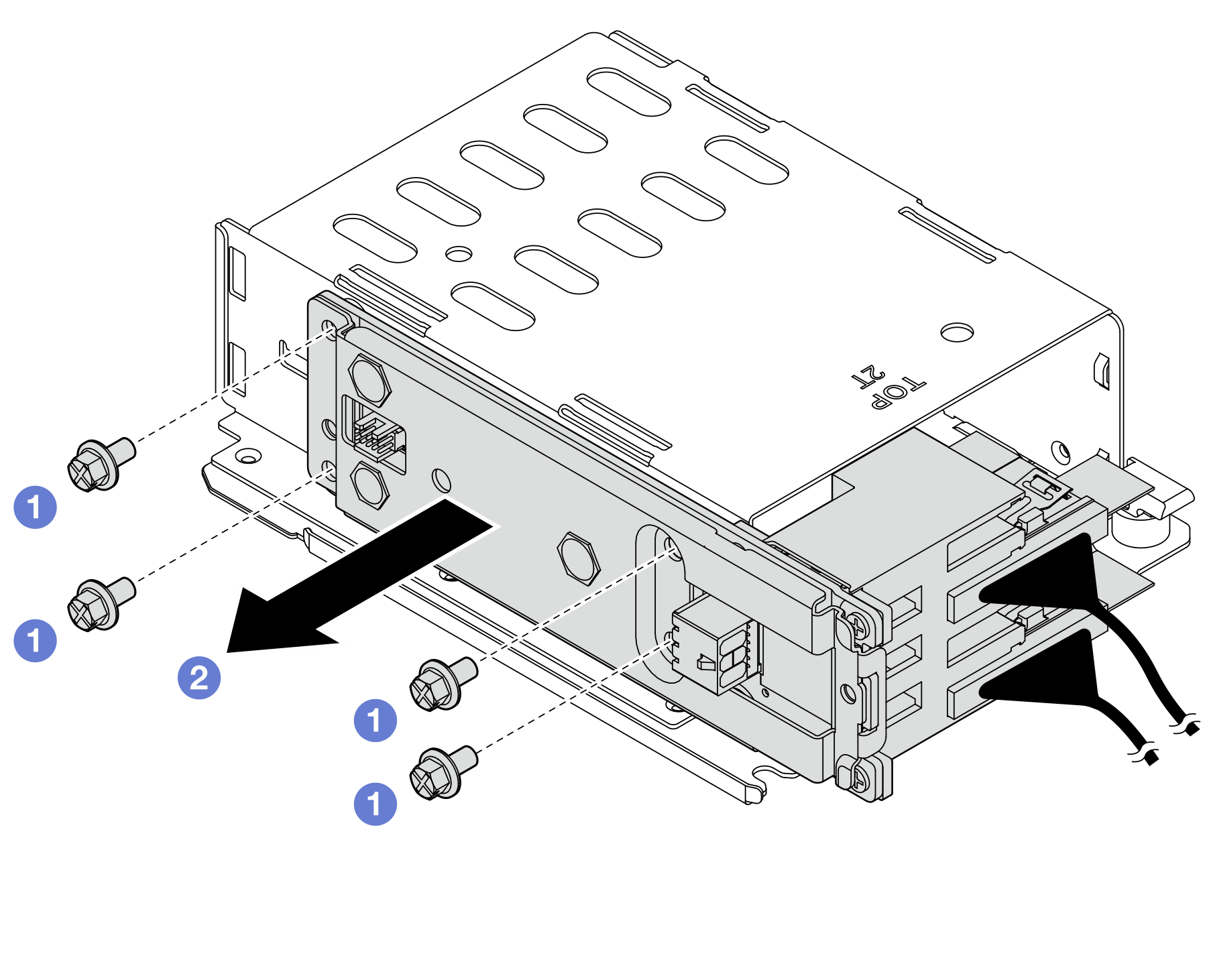

   รูปที่ 2. การถอดแบ็คเพลน


   1. คลายสกรูสี่ตัวที่ยึดแบ็คเพลน
   2. เลื่อนแบ็คเพลนออกจากตัวครอบ
5. ถอดสายสัญญาณออกจากแบ็คเพลน
