Снятие отсека и объединительной панели CMM E3.S

В этом разделе приведены инструкции по снятию отсека и объединительной панели CMM E3.S.

Об этой задаче

Внимание
  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

  • Если сервер установлен в стойку, извлеките его оттуда. См. раздел Снятие сервера с направляющих.

Процедура

  1. Выполните подготовительные действия для этой задачи.
    1. Снимите все CMM E3.S, установленные в отсеке. См. раздел Снятие CMM E3.S без возможности оперативной замены.
    2. Снимите передний верхний кожух. См. раздел Снятие переднего верхнего кожуха.
    3. Снимите все вентиляторы. См. раздел Снятие вентилятора.
    4. Снимите отсек вентиляторов. См. раздел Снятие отсека вентиляторов.
    5. Отключите кабель питания и сигнальный кабель от блока материнской платы.
      Внимание
      Чтобы не повредить блок материнской платы, следуйте инструкциям в разделе Прокладка внутренних кабелей при отключении кабелей от блока материнской платы.
  2. Снимите отсек E3.S 2T.
    Прим.
    Панель E3.S без внутренней пластины используется для покрытия пространства с установленным отсеком E3.S 2T. Для надлежащего охлаждения и правильного воздушного потока переустановите корзину E3.S 2T и соответствующую панель E3.S перед включением сервера. Если вы используете панель E3.S без внутренней пластины, чтобы закрыть пространство без отсека E3.S 2T, компоненты сервера могут быть повреждены во время работы.

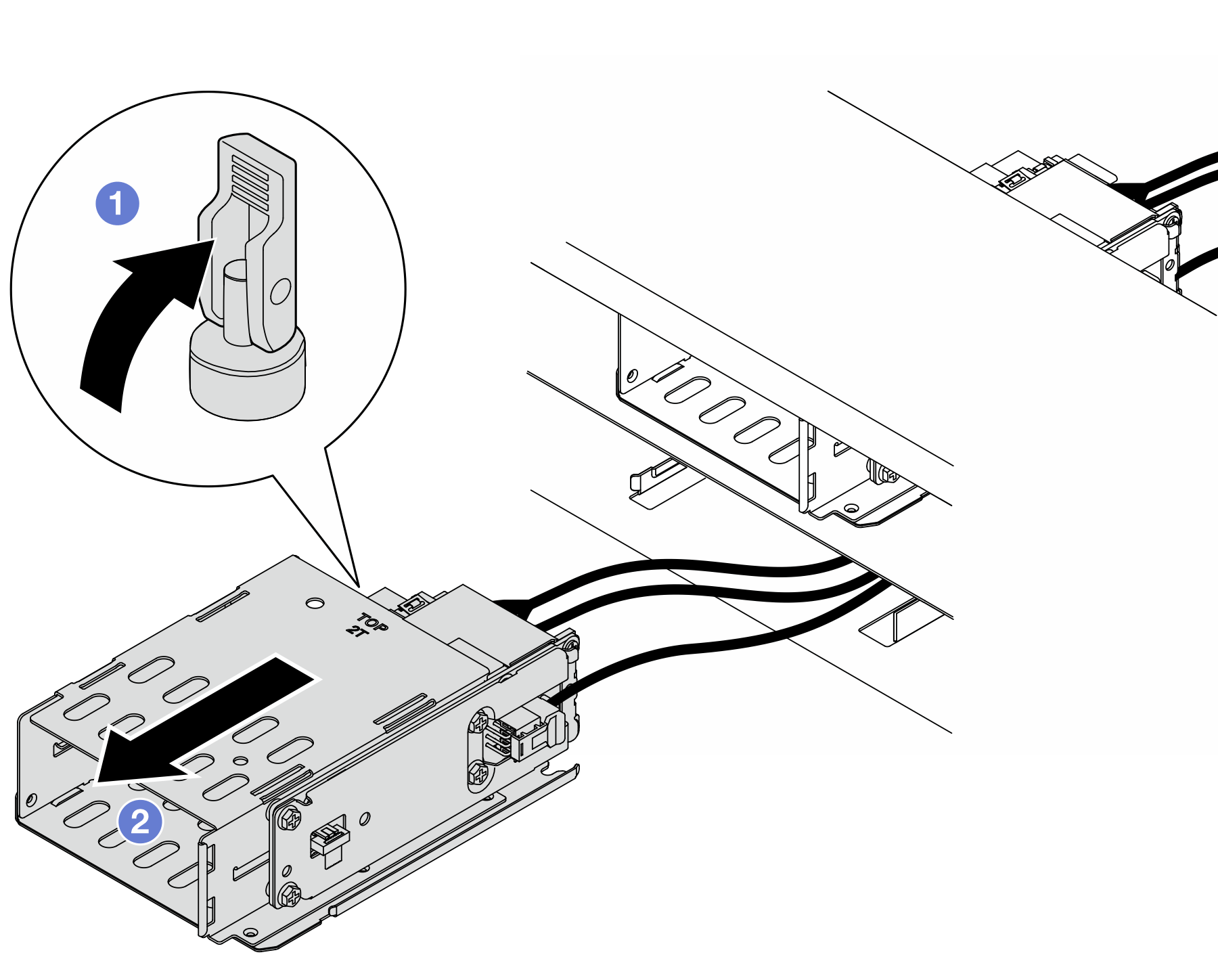

    Рис. 1. Снятие отсека E3.S 2T
    Removing the E3.S 2T cage
    1. Откройте защелку, чтобы отсоединить отсек.
    2. Выньте отсек из рамы.
  3. Отключите кабель питания от объединительной панели.
  4. Снимите объединительную панель из отсека.

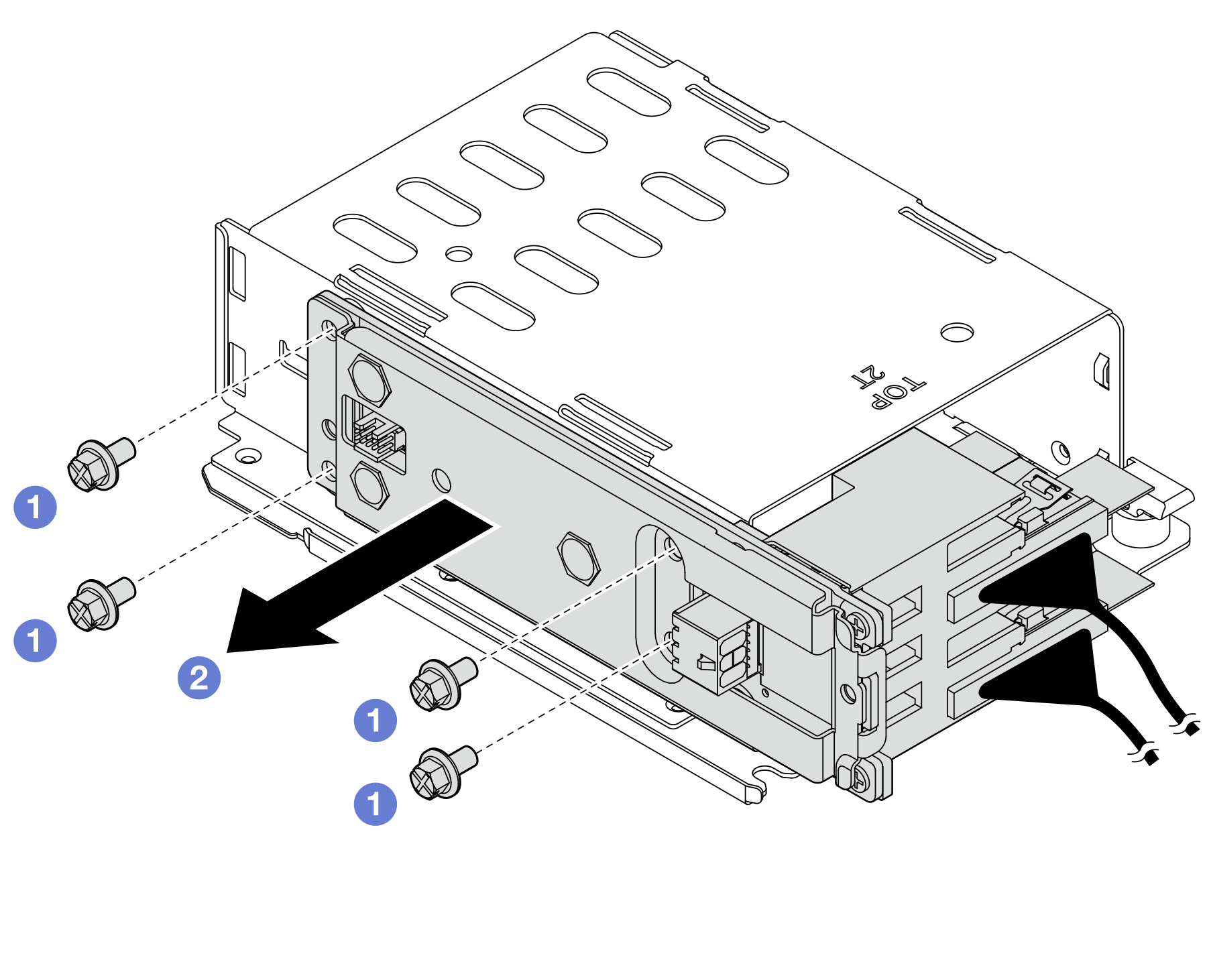

    Рис. 2. Снятие объединительной панели
    Removing the backplane
    1. Ослабьте четыре винта, фиксирующих объединительную панель.
    2. Выдвиньте объединительную панель из отсека.
  5. Отключите сигнальные кабели от объединительной панели.

После завершения

При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.

Демонстрационное видео

Посмотрите видео процедуры на YouTube
