Установка отсека и объединительной панели CMM E3.S
В этом разделе приведены инструкции по установке отсека и объединительной панели CMM E3.S.
Об этой задаче
Внимание
- Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
- Коснитесь антистатической упаковкой, в которой находится компонент, любой неокрашенной металлической поверхности на сервере, а затем извлеките его из упаковки и разместите его на антистатической поверхности.
- Обеспечьте соблюдение правил и последовательности установки, представленной в разделе Правила и порядок установки объединительной панели.
Загрузка микропрограммы и драйвера: после замены компонента, возможно, потребуется обновить микропрограмму или драйвер.
Чтобы получить доступ к последним обновлениям микропрограммы и драйверов вашего сервера, перейдите по ссылке Веб-сайт скачивания драйверов и программного обеспечения для сервера ThinkSystem SR850 V4.
Дополнительные сведения об инструментах обновления микропрограммы см. в разделе Обновление микропрограммы.
Процедура

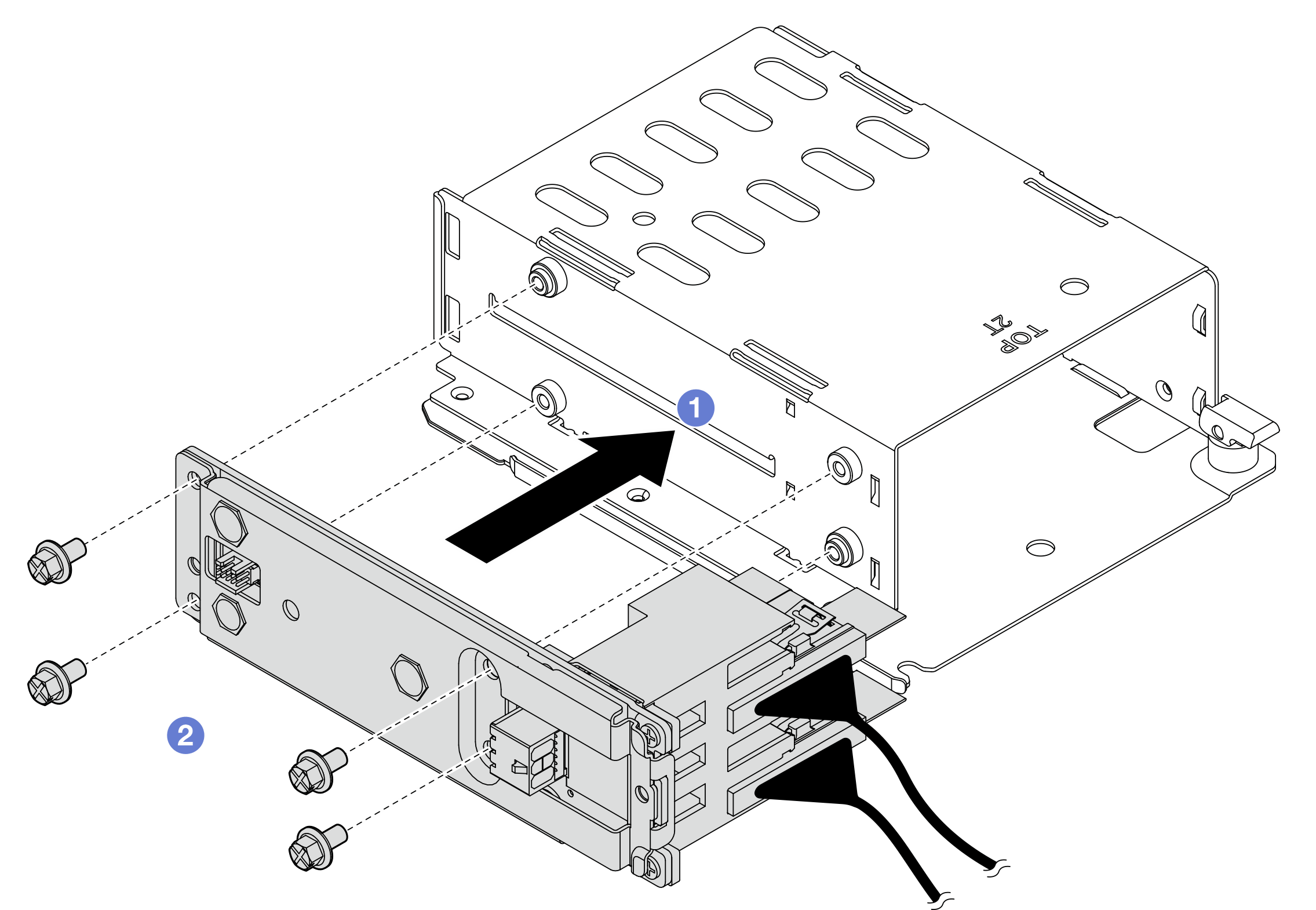

- Установка объединительной панели в отсек E3.S 2T.Рис. 1. Установка объединительной панели
Установите объединительную панель в отсек.
Зафиксируйте объединительную панель четырьмя винтами.

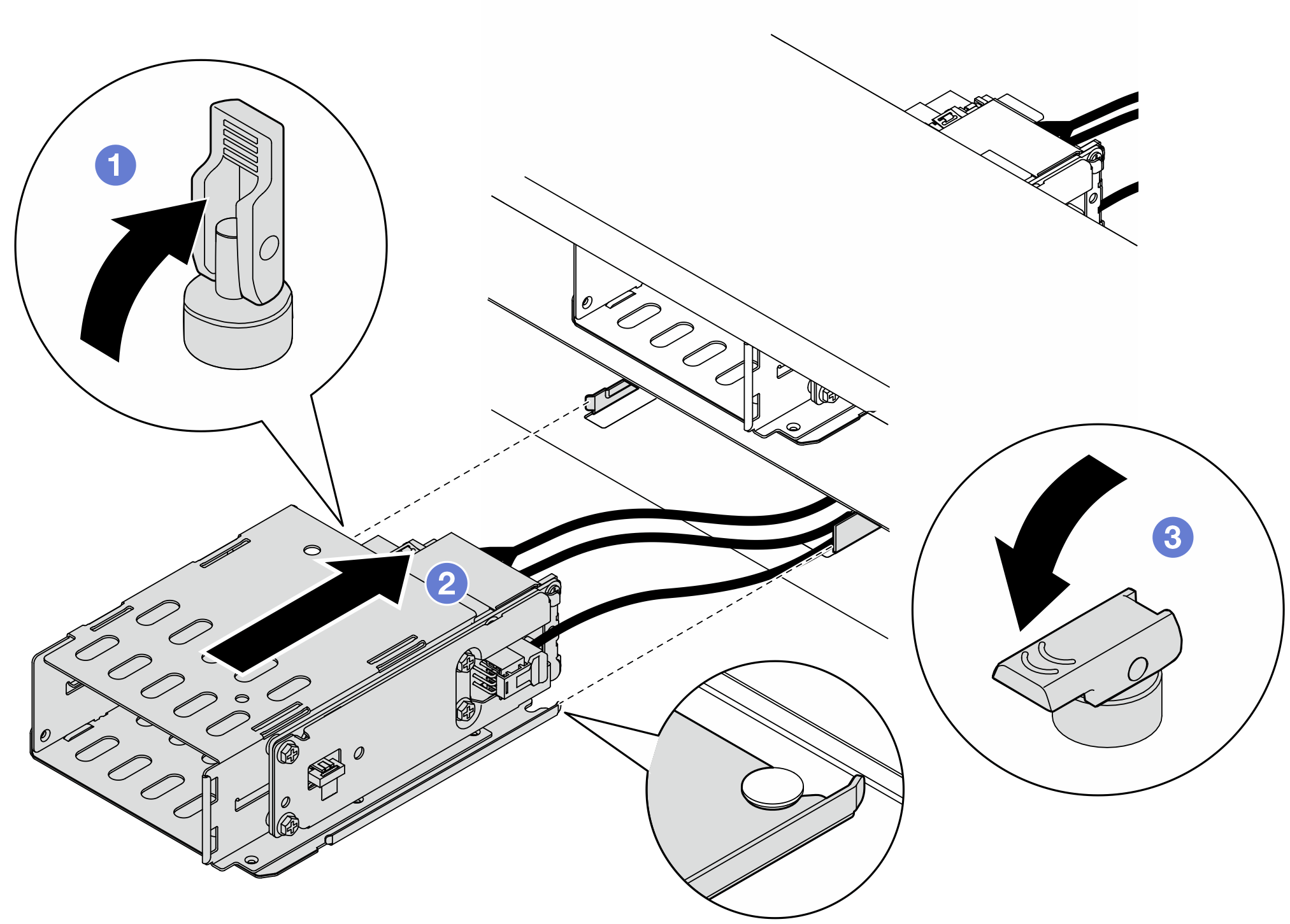

- Установите отсек E3.S 2T.Рис. 2. Установка отсека E3.S 2T
- Убедитесь, что защелка находится в открытом положении.
- Вставьте отсек в раму до тех пор, пока направляющий штырек на раме не встанет на место.
Нажмите на защелку, чтобы зафиксировать отсек.
После завершения
- Установите на место отсек вентиляторов. См. раздел Установка отсека вентиляторов.
- Установите на место вентиляторы. См. раздел Установка вентилятора.
- Установите на место передний верхний кожух. См. раздел Установка переднего верхнего кожуха.
- Переустановите CMM или заглушки CMM и панель E3.S. См. раздел Установка CMM E3.S без возможности оперативной замены.
- Завершите замену компонентов. См. раздел Завершение замены компонентов.
