Instalación de un compartimiento del CMM E3.S y placa posterior

Siga las instrucciones que aparecen en esta sección para instalar una placa posterior y un compartimiento de CMM E3.S.

Acerca de esta tarea

Atención
Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente.

Procedimiento

  1. Conecte los cables de señal a la placa posterior.
  2. Instale la placa posterior en el compartimiento de E3.S 2T.

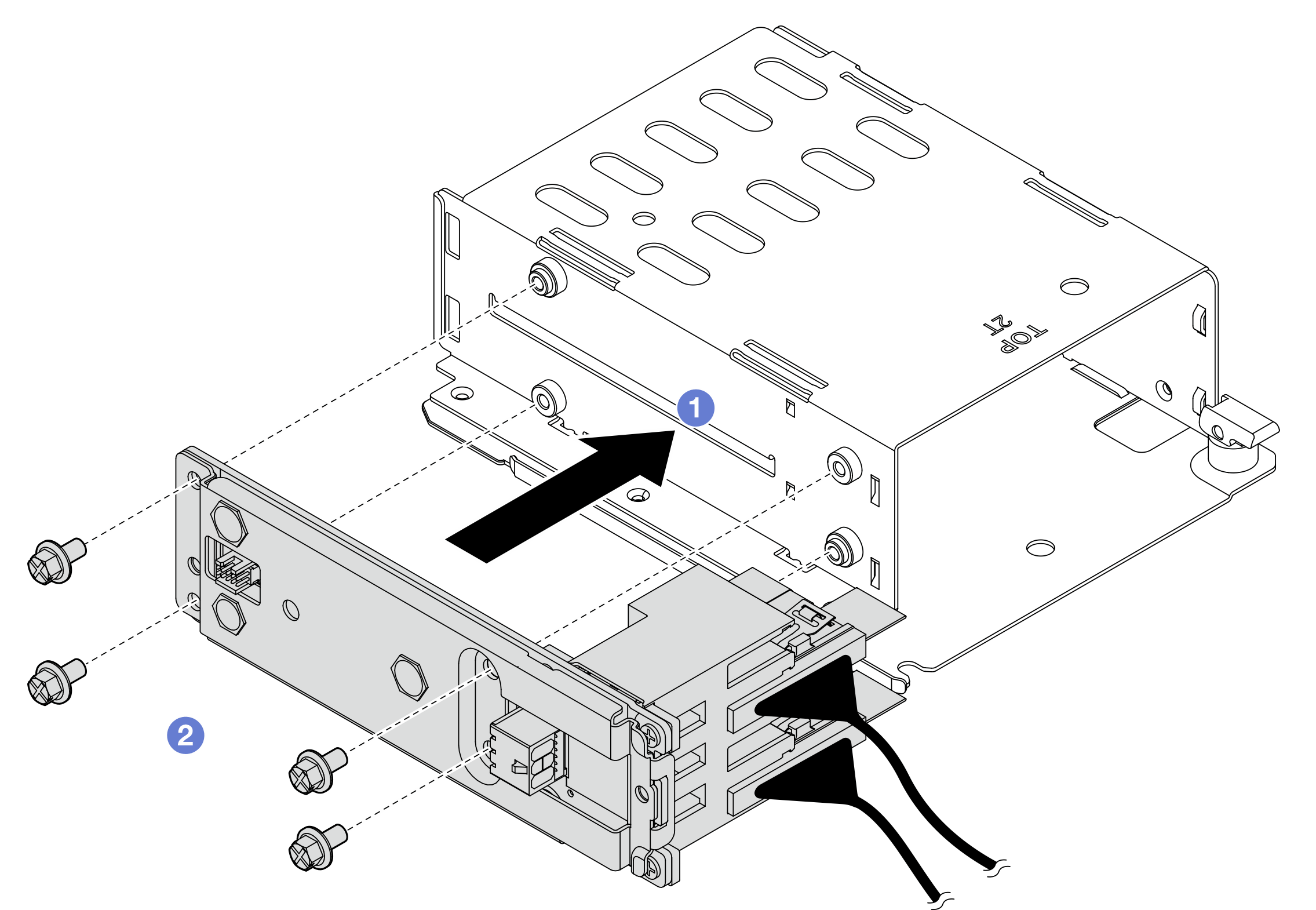

    Figura 1. Instalación de la placa posterior
    Installing the backplane
    1. Instale la placa posterior en el compartimiento.
    2. Apriete cuatro tornillos para asegurar la placa posterior.
  3. Conecte el cable de alimentación a la placa posterior.
  4. Instale el compartimiento de E3.S 2T.

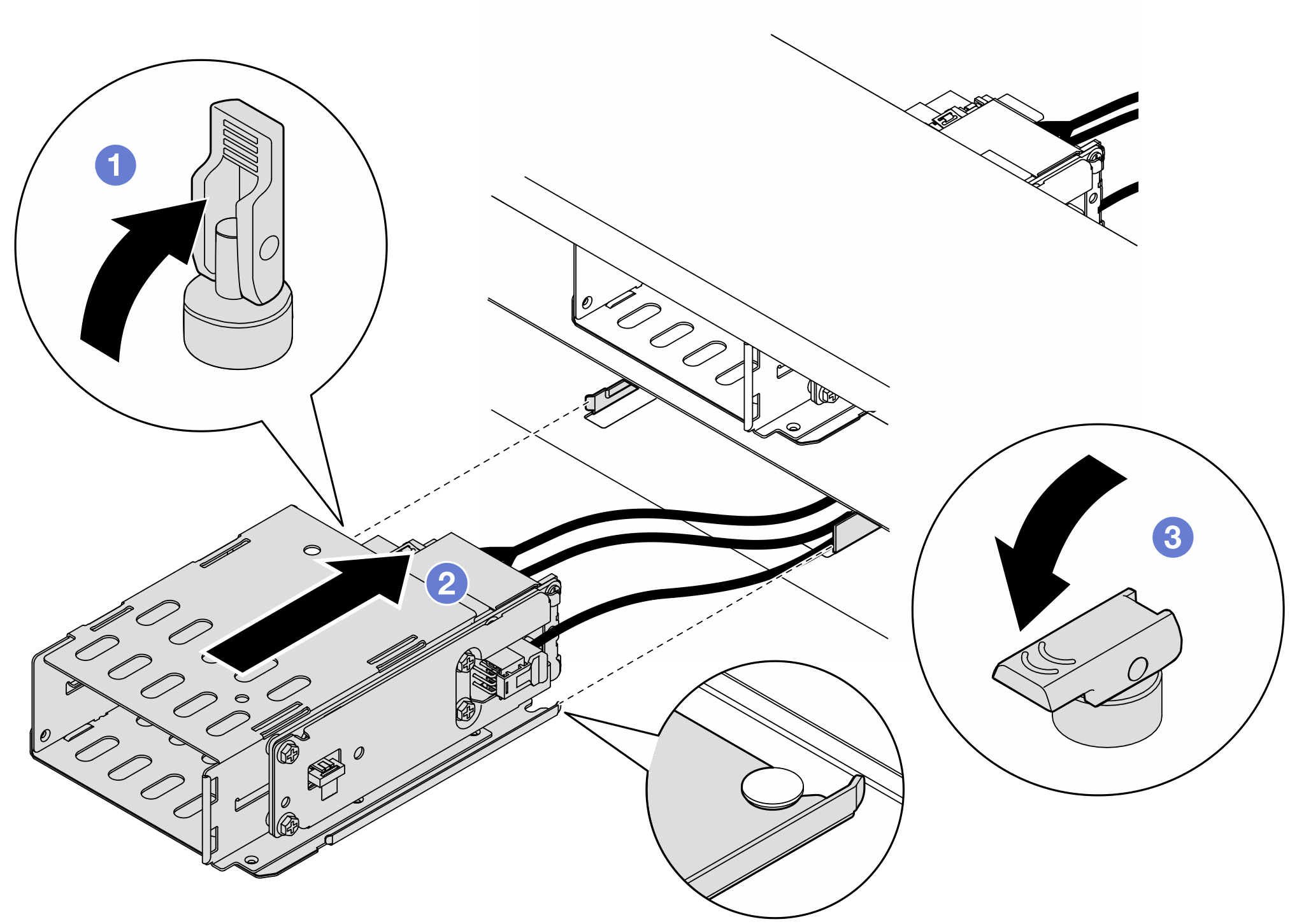

    Figura 2. Instalación del compartimiento de E3.S 2T
    Installing the E3.S 2T cage
    1. Asegúrese de que el pestillo esté en la posición de abierto.
    2. Deslice el compartimiento en el chasis hasta que la patilla guía del chasis quede colocada en su lugar.
    3. Presione el pestillo hacia abajo para fijar el compartimiento.
  5. Conecte los cables de alimentación y de señal al conjunto de la placa del sistema. Consulte Disposición interna de los cables.

Después de finalizar

  1. Vuelva a instalar el compartimiento del ventilador. Consulte Instalación del compartimiento del ventilador.
  2. Vuelva a instalar los ventiladores. Consulte Instalación de un ventilador.
  3. Vuelva a instalar la cubierta superior frontal. Consulte Instalación de la cubierta superior frontal.
  4. Vuelva a instalar el CMM o los rellenos de CMM y el marco biselado de E3.S. Consulte Instalación de un CMM E3.S sin intercambio en caliente.
  5. Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
